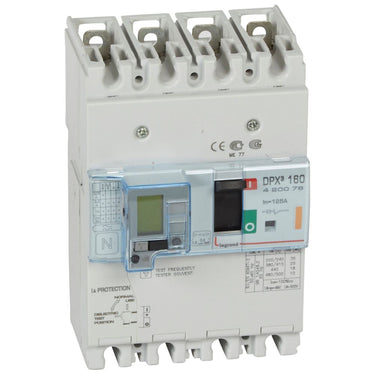

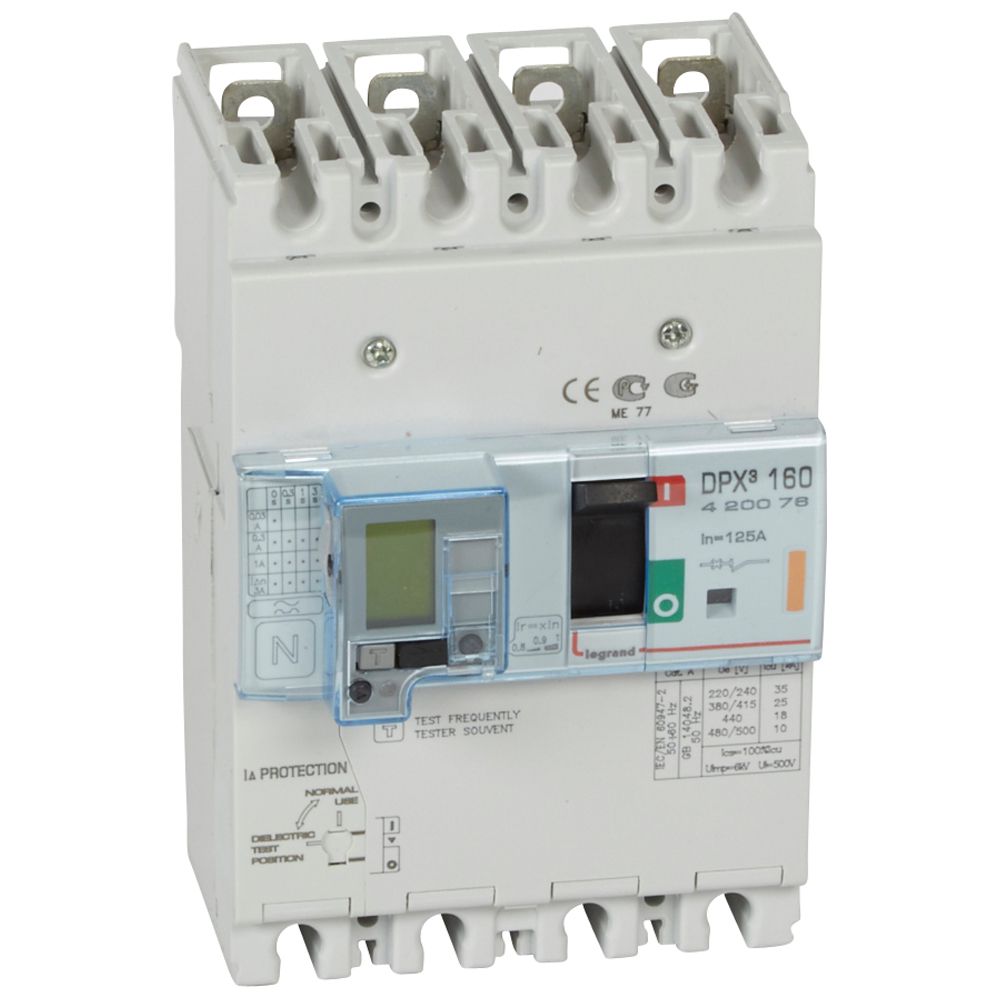

Legrand DPX³ 160 maksimalafbryder termo 4P 125A 25KA

Legrand DPX³ 160 maksimalafbryderen er en avanceret 4-polet termomagnetisk afbryder med integreret jordfejlsbeskyttelse, designet til at sikre optimal beskyttelse af elektriske installationer. Med en nominel strøm på 125A og en kortslutningsstrøm på 25KA ved 400 V, 50 Hz, er denne maksimalafbryder en essentiel komponent i tavlekomponenter og velegnet til en bred vifte af industrielle og kommercielle applikationer, der kræver pålidelig beskyttelse mod overbelastning og kortslutning.

Detaljeret beskrivelse af DPX³ 160 maksimalafbryderen

Denne DPX³ 160 maksimalafbryder fra Legrand er en del af en serie, der spænder fra 16A til 1600A og findes i bygge størrelserne 160, 250, 630 og 1600. Den specifikke model er en 4-polet version, der leveres med termomagnetisk udløser (Ir=Inx0,8) med 12 trin og inkluderer indbygget jordfejlsrelæ med indstillingsmuligheder fra 0,03 - 0,3 - 1 - 3A. Den nominelle spænding ligger mellem 220 og 690 V. Overbelastningsudløserens indstillingsområde er 100 - 125A, mens korttidsforsinket og momentan kortslutningsudløser er indstillet til 1250A. Tilslutning for hovedstrømkredsen sker foran via skrueforbindelse, og enheden er et komplet apparat med beskyttelsesenhed i indbygningselement konstruktion. Med en kapslingsklasse på IP30 og en udløserindikator, samt mulighed for motordrev som option, er denne maksimalafbryder yderst funktionel og fleksibel.

• 4-polet design med en nominel strøm på 125A og en kortslutningsstrøm på 25KA ved 400 V.
• Integreret jordfejlsbeskyttelse med justerbare indstillinger fra 0,03A til 3A.
• Termomagnetisk udløser med et indstillingsområde for overbelastning fra 100A til 125A.
• Fleksibel montering via skrueforbindelse foran; egnet for DIN-skinne montering som valgfri mulighed.
• Udstyret med 1 NC hjælpekontakt og 1 hjælpekontakt med skiftefunktion, samt integreret underspændingsudløser.
• Mulighed for diverse tilbehør, herunder motorhåndtag, plugin og drawout løsninger samt forskellige typer vridehåndtag og låsesystemer.

Legrand understreger sit engagement i miljøansvarlighed med en Environmental Product Declaration (EPD), der angiver en CO2-udledning på 15,9 kg for produktionen af denne maksimalafbryder.

Spørgsmål: Hvilke tilslutningsmuligheder er der for hovedstrømkredsen?
Tilslutning for hovedstrømkredsen er placeret foran og udføres via skrueforbindelse.

Spørgsmål: Er DPX³ 160 maksimalafbryderen udstyret med jordfejlsbeskyttelse?
Ja, denne model har integreret jordfejlsbeskyttelse med et indstillingsområde på 0,03 - 0,3 - 1 - 3A.

Spørgsmål: Hvad er den nominelle kortslutningsstrøm for denne model?
Den nominelle kortslutningsstrøm Icu er 25 KA ved 400 V, 50 Hz.
