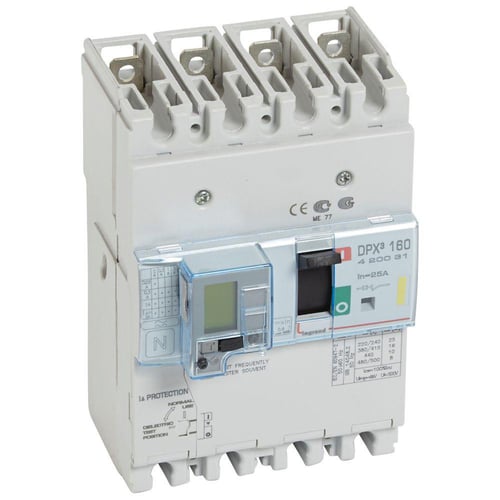

Legrand DPX³ 160 maksimalafbryder jordfejl 4pol 25A 16KA

DPX³ 160 maksimalafbryderen fra Legrand er en robust komponent inden for brydere og koblingsmateriel, designet til at beskytte elektriske installationer. Denne maksimalafbryder er ideel til anvendelse i tavlekomponenter, hvor pålidelig afbrydelse og beskyttelse mod overbelastning og kortslutning er afgørende. Med dens 4 poler og nominelle strøm på 25A sikrer den effektiv strømstyring og sikkerhed i systemer med spændinger fra 220 til 690 V. Som en central del af kategori Maksimalafbrydere, bidrager den til et sikkert og velfungerende elektrisk miljø.

Tekniske specifikationer og funktioner

Legrand DPX³ 160 er designet som et indbygningselement med en robust konstruktion. Denne specifikke version er en termomagnetisk maksimalafbryder med indbygget jordfejlsrelæ, der kan indstilles fra 0,03 A til 3 A, hvilket sikrer omfattende beskyttelse. Den nominelle strøm er 25 A, og den kan håndtere en nominel kortslutningsstrøm Icu på 16 KA ved 400 V, 50 Hz. Overbelastningsudløseren har et indstillingsområde på 20 til 25 A, mens den korttidsforsinkede og momentane kortslutningsudløser begge har et indstillingsområde på 400 A. Tilslutningen for hovedstrømkredsen er placeret foran og udføres via skrueforbindelser. Apparatet har en kapslingsklasse på IP30 og leveres som et komplet apparat med beskyttelsesenhed. Yderligere funktionalitet inkluderer en udløserindikator, en integreret underspændingsudløser og mulighed for DIN-skinne montering. For fleksibilitet kan et motordrev tilkøbes som option, da det ikke er integreret. Med dimensioner på 205 mm i længden, 120 mm i bredden og 115 mm i højden samt en vægt på 1,51 kg, passer den ind i mange tavleløsninger. Produktets CO2-aftryk ved produktion er 15,9 kg (EPD).

• Integreret jordfejlsbeskyttelse med justerbare indstillinger (0,03 - 3 A).
• 4-polet design med en nominel strøm på 25 A og 16 KA kortslutningskapacitet.
• Termomagnetisk udløser med indstillingsområde for overbelastning fra 20 til 25 A.
• Fleksibel montering via DIN-skinne (valgfri) og fronttilslutning med skrueforbindelse.
• Inkluderer udløserindikator, 1 NC hjælpekontakt og 1 hjælpekontakt med skiftefunktion.
• Forberedt for tilbehør som motorhåndtag og låsesystemer.

Legrand er kendt for sit brede sortiment inden for brydere og koblingsmateriel, og DPX³ serien er ingen undtagelse. Med et omfattende udvalg af tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer vridehåndtag og låsesystemer, sikrer Legrand, at denne maksimalafbryder nemt kan integreres og tilpasses specifikke installationer. Produktets EPD-værdi på 15,9 kg CO2 (Produktion) understreger en bevidsthed om miljøpåvirkning.

Spørgsmål: Kan Legrand DPX³ 160 monteres på en DIN-skinne?
Ja, denne maksimalafbryder er egnet for DIN-skinne montering, og det er en valgfri installationsmulighed.

Spørgsmål: Er der integreret jordfejlsbeskyttelse i denne model?
Ja, Legrand DPX³ 160 kommer med integreret jordfejlsbeskyttelse, der kan indstilles i forskellige trin fra 0,03 A til 3 A.

Spørgsmål: Hvad er den nominelle strøm for denne maksimalafbryder?
Den nominelle strøm (IE) for Legrand DPX³ 160 er 25 A.
