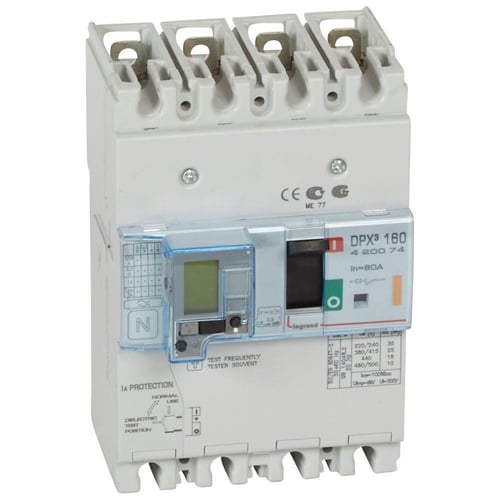

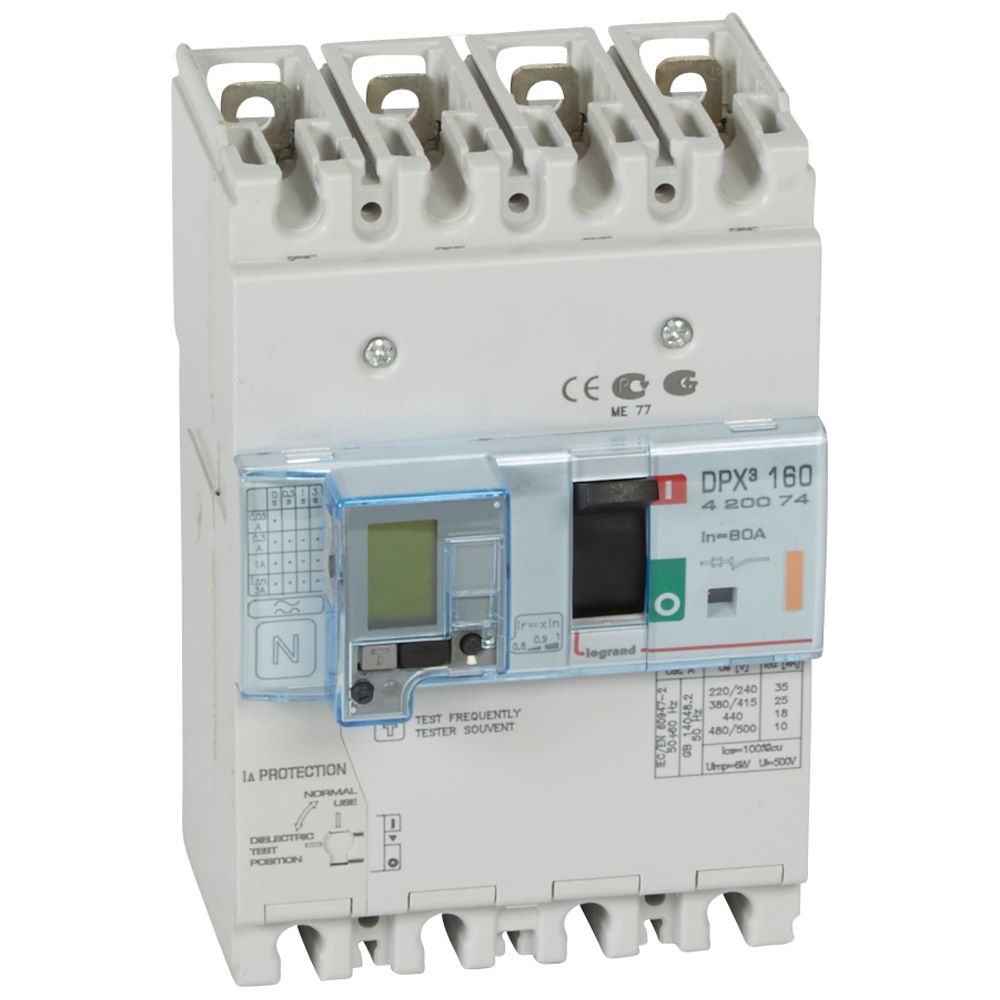

Legrand DPX³ 160 maksimalafbryder 4-pol 80A 25kA jordfejl

Denne Legrand DPX³ 160 maksimalafbryder er en robust 4-polet løsning designet til at beskytte elektriske installationer mod overbelastning og kortslutning. Med en nominel strøm på 80A og en nominel kortslutningsstrøm (Icu) på 25KA ved 400 V, 50 Hz, er den ideel til brug i tavlekomponenter, hvor pålidelig afbrydelse er essentiel. Den termomagnetiske udløser, kombineret med integreret jordfejlsbeskyttelse, sikrer omfattende sikkerhed for dine kredsløb og er en vigtig del af dit bryder- og koblingsmateriel.

Detaljer om DPX³ 160 maksimalafbryderen

Denne Legrand DPX³ 160 maksimalafbryder er et indbygningselement med en nominel strøm på 80A, egnet for spændinger fra 220 til 690 V. Den er udstyret med en termomagnetisk udløser, hvor indstillingsområdet for overbelastningsudløseren ligger mellem 64 og 80A. For kortslutningsbeskyttelse er indstillingsområdet for både den momentane og korttidsforsinkede udløser fastsat til 800A. Med sin integrerede jordfejlsbeskyttelse, som kan indstilles fra 0,03 - 0,3 - 1 - 3A, tilbyder den et højt sikkerhedsniveau. Tilslutningen for hovedstrømkredsen er placeret foran og udføres via skrueforbindelser. Afbryderen er desuden udstyret med en udløserindikator og et knebelbetjeningselement. Den har en kapslingsklasse på IP30 og vejer 1,51 kg med dimensioner på 205 mm i længden, 120 mm i bredden og 115 mm i højden. Med mulighed for DIN-skinne montage og et motordrev som option, tilbyder den fleksible installationsløsninger.

• Integreret jordfejlsbeskyttelse med justerbare værdier (0,03 - 0,3 - 1 - 3A).
• Termomagnetisk udløser med præcist indstillingsområde for overbelastningsudløser (64 - 80A).
• Høj brydeevne med en nominel kortslutningsstrøm (Icu) på 25KA ved 400 V, 50 Hz.
• 4-polet design med en nominel strøm (IE) på 80A for robust kredsløbsbeskyttelse.
• Fleksible installationsmuligheder, herunder DIN-skinne montage og skrueforbindelse for hovedstrømkredsen.
• Understøtter diverse tilbehør som motorhåndtag, plugin og drawout løsninger samt flere typer vridehåndtag og låsesystemer.

Som en del af Legrands anerkendte DPX³ serie er denne maksimalafbryder et produkt af høj ingeniørkunst, der lever op til strenge branchestandarder. Med en EPD-deklareret CO2-udledning på 15,9 kg under produktionen understreger Legrand sit engagement i bæredygtighed, samtidig med at levere ydeevne og sikkerhed.

Spørgsmål: Har denne maksimalafbryder integreret jordfejlsbeskyttelse?
Ja, DPX³ 160 modellen leveres med indbygget jordfejlsrelæ, som kan indstilles til 0,03, 0,3, 1 eller 3A.

Spørgsmål: Kan maksimalafbryderen monteres på en DIN-skinne?
Ja, afbryderen er egnet for DIN-skinne montering, hvilket giver fleksibilitet under installationen.

Spørgsmål: Hvilken type tilslutning anvendes for hovedstrømkredsen?
Tilslutningen for hovedstrømkredsen er af typen skrueforbindelse, placeret foran på enheden.
