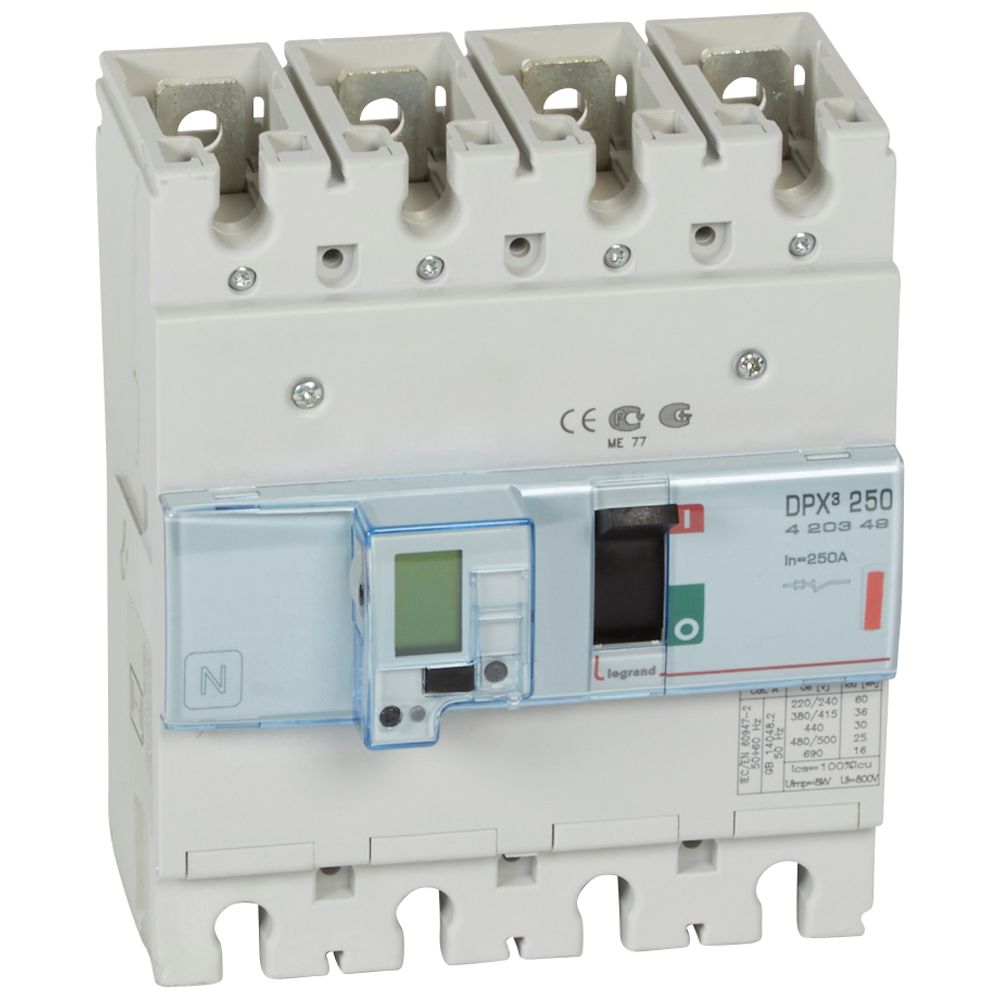

Legrand DPX³ 250 maksimalafbryder elektronisk 4-pol 36KA

Legrand DPX³ 250 maksimalafbryderen er en avanceret elektronisk 4-polet løsning designet til optimal beskyttelse i elektriske installationer. Denne maksimalafbryder, en essentiel del af Legrands Tavlekomponenter og Brydere og koblingsmateriel, sikrer pålidelig afbrydelse ved overbelastning og kortslutning. Med en nominel strøm på 250 A og en kortslutningsstrøm Icu på 36 KA ved 400 V, 50 Hz, er den velegnet til krævende applikationer, hvor præcis og hurtig reaktion er afgørende for sikker drift. Den er et komplet apparat med beskyttelsesenhed, klar til brug som et indbygningselement.

Fleksible løsninger for maksimalafbrydere

Legrand DPX³ serien omfatter maksimalafbrydere i fire byggestørrelser (160, 250, 630, 1600), tilgængelige i 3-polede, 4-polede samt enkelte 3-polede plus N/2 versioner, dækkende et strømområde fra 16 A til 1600 A. DPX³ 250 modellen, som denne elektroniske version, tilbyder et indstillingsområde for overbelastningsudløser fra 100 til 250 A (Ir=Inx0,6) og et indstillingsområde for korttidsforsinket samt momentan kortslutningsudløser fra 150 til 2500. Den nominelle spænding spænder fra 220 til 690 V. Tilslutningen for hovedstrømkredsen er placeret foran og udføres med skrueforbindelse. Kapslingsklassen er IP30, og betjeningselementet er en robust knebel. Enheden vejer 2.27 kg og har dimensionerne 205 mm (længde), 155 mm (bredde) og 120 mm (højde). Den er desuden egnet for DIN-skinne montering, som er valgfri, hvilket giver fleksibilitet i installationen.

• Elektronisk udløser med justerbart indstillingsområde for overbelastning fra 100 til 250 A og kortslutning fra 150 til 2500.
• 4-polet maksimalafbryder med en nominel strøm på 250 A og en kortslutningsstrøm Icu på 36 KA ved 400 V, 50 Hz.
• Fleksibel installation med egnethed for DIN-skinne montering og designet som et indbygningselement med tilslutning foran.
• Understøtter diverse tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt forskellige typer vridehåndtag og låsesystemer.
• Leveres med udløserindikator og integreret underspændingsudløser, hvilket forbedrer funktionalitet og sikkerhed.
• Robust design med kapslingsklasse IP30 og holdbar skrueforbindelse for hovedstrømkredsen.

Som en del af Legrands omfattende DPX³ sortiment, er denne maksimalafbryder et eksempel på gennemtænkt design og funktionalitet, der opfylder moderne krav til beskyttelse af elektriske kredsløb. Med mulighed for motorhåndtag, plugin og drawout løsninger samt flere typer af vridehåndtag og låsesystemer, understreger Legrand sit engagement i at levere komplette og tilpasningsdygtige løsninger.

Spørgsmål: Hvad er den nominelle strøm for denne DPX³ maksimalafbryder?
Den nominelle strøm (IE) for denne maksimalafbryder er 250 A.

Spørgsmål: Er der integreret jordfejlsbeskyttelse i denne model?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse.

Spørgsmål: Hvilken kortslutningsstrøm Icu har denne maksimalafbryder ved 400 V?
Den nominelle kortslutningsstrøm Icu ved 400 V, 50 Hz er 36 KA.
