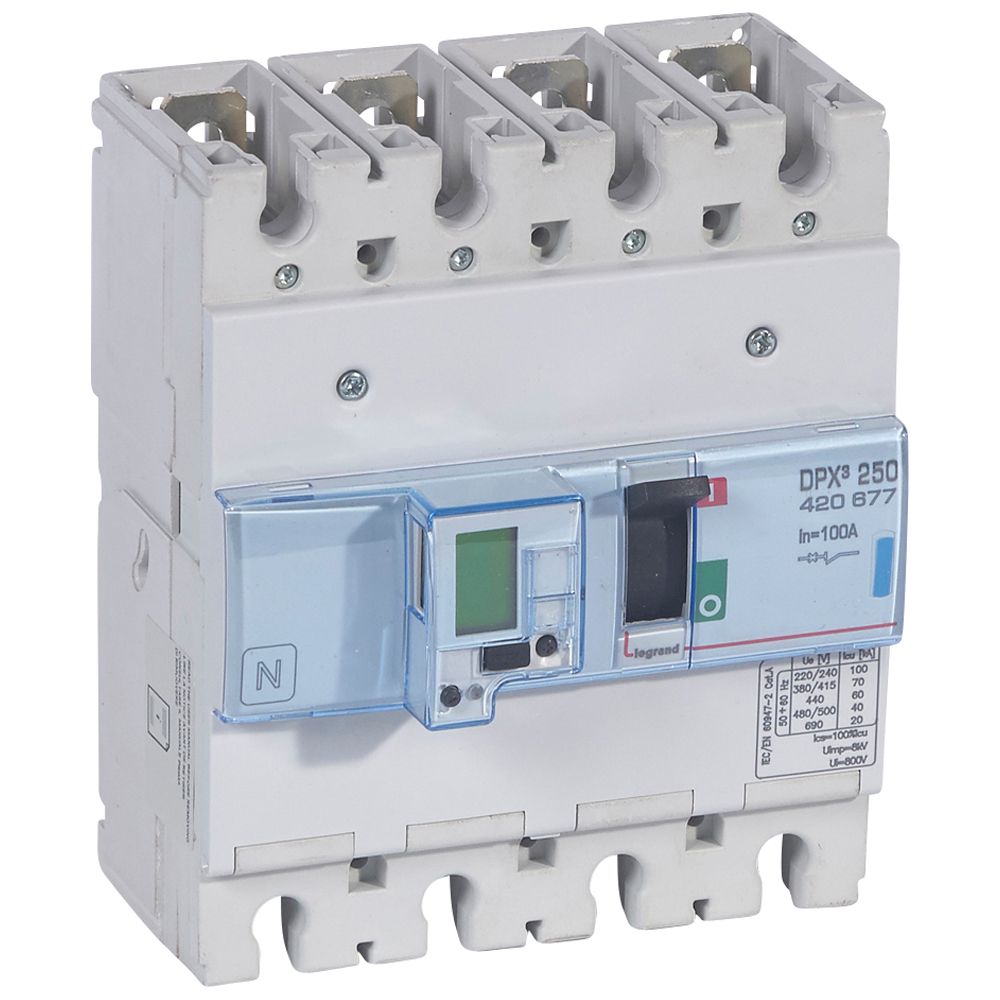

Legrand DPX³ 250 maksimalafbryder elektronisk 4P 100A 70KA

Legrand DPX³ 250 maksimalafbryder er en avanceret løsning inden for brydere og koblingsmateriel, designet til at sikre optimal beskyttelse af elektriske installationer. Denne 4-polede maksimalafbryder med en nominel strøm på 100A og en nominel kortslutningsstrøm Icu på 70KA ved 400V, 50Hz, tilbyder robust og pålidelig afbrydelse i tilfælde af overbelastning eller kortslutning. Som en del af Legrands anerkendte DPX³ serie, er denne elektroniske maksimalafbryder ideel for krævende applikationer i både industrielle og kommercielle miljøer, hvor den fungerer som en essentiel tavlekomponent. Med et indstillingsområde for overbelastningsudløser fra 40 til 100A og for korttidsforsinket kortslutningsudløser fra 60 til 1000A, giver den fleksibilitet til at tilpasse beskyttelsen til specifikke behov. Legrands DPX³-serie er kendt for sin alsidighed, og denne model er et eksempel på en komplet enhed med beskyttelsesenhed, der leverer høj ydeevne og sikkerhed, velegnet til en bred vifte af opgaver inden for elektrisk distribution og styring.

Tekniske detaljer og fleksibilitet

Denne Legrand DPX³ 250 maksimalafbryder er konstrueret som et indbygningselement med en vægt på 2.3 kg og dimensioner på 205 mm i længden, 155 mm i bredden og 120 mm i højden. Den er udstyret med en elektronisk udløser, der giver præcise indstillingsmuligheder for overbelastningsudløseren (Ir=Inx0,6) fra 40 til 100A, samt for korttidsforsinket og momentan kortslutningsudløser, begge med et indstillingsområde fra 60 til 1000A. Tilslutning for hovedstrømkredsen er placeret foran og udføres via skrueforbindelse, hvilket sikrer en robust og sikker tilkobling. Kapslingsklassen er IP30, og en udløserindikator er tilgængelig for nem statusovervågning. Selvom der ikke er en integreret motordrev, er dette en mulighed, ligesom DIN-skinne montering er valgfri og understøttes. Betjeningselementet er en knebel, der er nem at håndtere. Den nominelle spænding strækker sig fra 220 til 690V, hvilket gør den egnet til en bred vifte af applikationer inden for tavlekomponenter.

• 4-polet design med en nominel strøm på 100A for alsidig anvendelse.
• Høj nominel kortslutningsstrøm Icu på 70KA ved 400V, 50Hz, sikrer robust beskyttelse.
• Elektronisk udløser med justerbare indstillingsområder for overbelastning (40-100A) og kortslutning (60-1000A).
• Mulighed for DIN-skinne montering og valgfri motordrev for øget fleksibilitet.
• Leveres med integreret underspændingsudløser og en udløserindikator.
• Tilslutning for hovedstrømkredsen via skrueforbindelse og en robust kapslingsklasse IP30.

Legrand er anerkendt for at levere innovative og omfattende løsninger inden for elektrisk udstyr. Denne DPX³ maksimalafbryder understreger Legrands engagement i kvalitet og funktionalitet, og tilbyder en bred vifte af tilbehør såsom motorhåndtag, plugin- og drawout-løsninger samt forskellige typer vridehåndtag og låsesystemer. Dette sikrer en problemfri integration i eksisterende og nye tavlekomponenter, hvilket giver installatører og brugere tryghed og fleksibilitet i deres installationer.

Spørgsmål: Er Legrand DPX³ 250 maksimalafbryderen egnet til DIN-skinne montering?
Ja, denne maksimalafbryder er egnet til DIN-skinne montering, og denne mulighed er valgfri.

Spørgsmål: Har denne model integreret jordfejlsbeskyttelse?
Nej, Legrand DPX³ 250 maksimalafbryderen har ikke integreret jordfejlsbeskyttelse.

Spørgsmål: Hvad er indstillingsområdet for overbelastningsudløseren?
Indstillingsområdet for overbelastningsudløseren er fra 40 til 100A.
