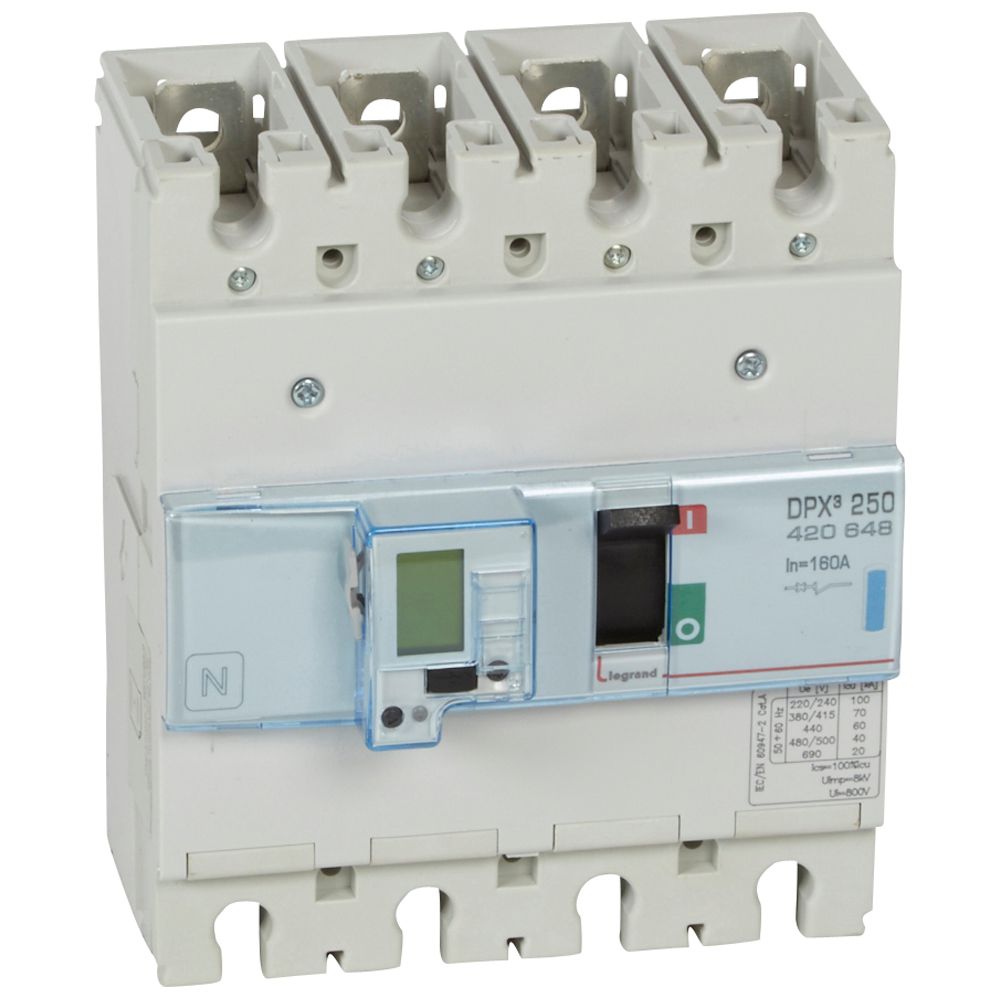

Legrand DPX³ 250 maks. afbr. elek. jordfejl 4pol 160A 70KA

Den Legrand DPX³ 250 maksimalafbryder er en elektronisk 4-polet afbryder med integreret jordfejlsbeskyttelse, designet til at håndtere en nominel strøm på 160A og en nominel kortslutningsstrøm Icu på 70 kA ved 400 V, 50 Hz. Denne model er en del af Legrands omfattende DPX³ serie, som tilbyder maksimalafbrydere i fire byggestørrelser (160, 250, 630, 1600), tilgængelige i 3-polede og 4-polede versioner samt enkelte 3-pol plus n/2 varianter, og spænder fra 16A til 1600A. Med sin høje brydeevne og justerbare indstillinger er denne maksimalafbryder en essentiel komponent i industrielle og kommercielle elinstallationer, hvor den beskytter udstyr og kredsløb mod skader forårsaget af elektriske fejl. DPX³ maksimalafbryderne er ideelle til anvendelse i avancerede tavlekomponenter og elektriske installationer, hvor præcis og pålidelig beskyttelse mod overbelastning og kortslutning er afgørende for at sikre driftssikkerhed og personsikkerhed. Den elektroniske udløser med jordfejlsfunktion gør den særligt velegnet til systemer, der kræver høj følsomhed og nøjagtig beskyttelse i spændingsområdet 220 - 690 V.

Funktioner og tekniske specifikationer

Denne Legrand DPX³ 250 maksimalafbryder er en komplet enhed med beskyttelsesenhed og er konstrueret som et indbygningselement. Den har 4 poler og en nominel strøm IE på 160A. Med en nominel spænding fra 220 til 690 V og en nominel kortslutningsstrøm Icu på 70 kA ved 400 V, 50 Hz, leverer den robust beskyttelse. Afbryderen er udstyret med en elektronisk udløser, som giver et indstillingsområde for overbelastningsudløser fra 64 til 160A (Ir=Inx0,6 for elektroniske versioner). Indstillingsområdet for korttidsforsinket kortslutningsudløser og momentan kortslutningsudløser ligger begge fra 96 til 1600. Tilslutning for hovedstrømkredsen er placeret foran og udføres via skrueforbindelse. Enheden har en kapslingsklasse på IP30 og inkluderer en udløserindikator, en NC hjælpekontakt samt en hjælpekontakt med skiftefunktion. Betjeningselementet er en knebel, og den er forberedt med integreret underspændingsudløser. Med hensyn til miljøpåvirkning er der et beregnet CO2-aftryk på 12,37 kg (proxy beregnet) for produktionen. Dimensionerne er 205 mm i længden, 155 mm i bredden og 120 mm i højden med en vægt på 2,3 kg.

• 4-polet design med en nominel strøm på 160A og en nominel spænding fra 220 til 690 V.
• Høj nominel kortslutningsstrøm Icu på 70 kA ved 400 V, 50 Hz, sikrer robust beskyttelse.
• Elektronisk udløser med justerbare indstillingsområder for overbelastning (64-160A) samt momentan og korttidsforsinket kortslutning (96-1600).
• Mulighed for DIN-skinne montering og fleksibel skrueforbindelse for hovedstrømkredsen.
• Kapslingsklasse IP30 og enhedskonstruktion som indbygningselement for nem integration.
• Inkluderer 1 NC hjælpekontakt, 1 hjælpekontakt med skiftefunktion og integreret underspændingsudløser.

Legrand DPX³ serien, herunder denne DPX³ 250 maksimalafbryder, er kendt for sin alsidighed og tilpasningsdygtighed til forskellige installationsbehov. Sortimentet leveres med mulighed for diverse tilbehør såsom motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer, hvilket giver fleksibilitet i design og funktionalitet. Denne modulære tilgang sikrer, at afbryderen kan integreres sømløst i eksisterende systemer og tilpasses fremtidige krav, og understreger Legrands engagement i at levere komplette og brugervenlige løsninger inden for maksimalafbrydere og tavlekomponenter.

Spørgsmål: Er DPX³ 250 egnet til DIN-skinne montering?
Ja, DPX³ 250 er egnet for DIN-skinne montering, og denne mulighed er valgfri.

Spørgsmål: Hvilken type betjeningselement har denne maksimalafbryder?
Denne maksimalafbryder er udstyret med en knebel som betjeningselement.

Spørgsmål: Kan der tilsluttes yderligere tilbehør til DPX³ 250?
Ja, sortimentet leveres med mulighed for diverse tilbehør såsom motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer.
