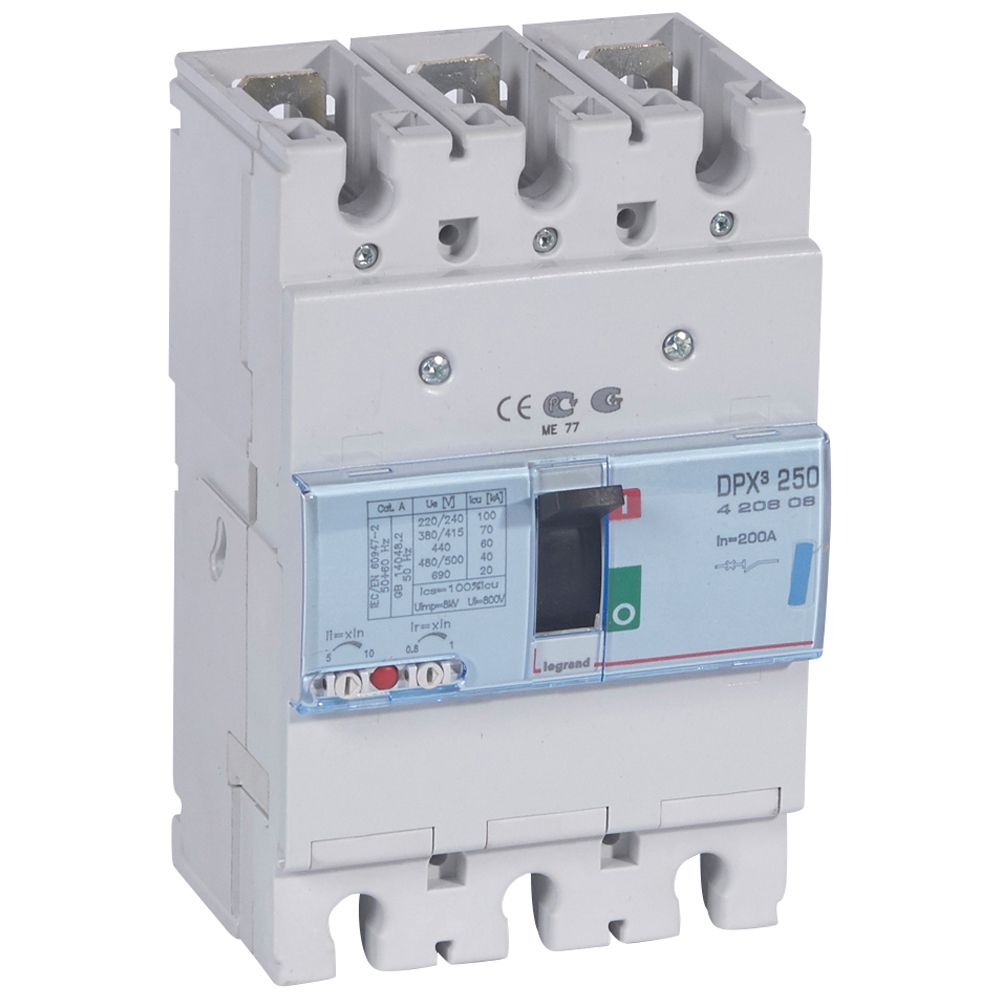

Legrand DPX³ 250 termo 3pol 200A 70KA maksimalafbryder

Legrand DPX³ 250 maksimalafbryder termo 3pol 200A 70KA er en central komponent inden for brydere og koblingsmateriel, designet til effektiv beskyttelse af elektriske installationer. Denne maksimalafbryder er ideel til brug i tavlekomponenter og sikrer pålidelig afbrydelse ved overbelastning og kortslutning, hvilket er essentielt for sikker drift i industrielle og kommercielle miljøer. Som en del af Legrands omfattende DPX³ serie, der spænder fra 16A til 1600A og findes i flere pol-konfigurationer, er denne model specifikt tilpasset til at håndtere strømme op til 200A med en nominel kortslutningsstrøm Icu på 70KA ved 400V.

Tekniske specifikationer og fleksibilitet

Denne Legrand DPX³ 250 maksimalafbryder er en 3-polet termomagnetisk udgave med en nominel strøm på 200A og en nominel kortslutningsstrøm Icu på 70KA ved 400 V, 50 Hz. Den er designet som et komplet apparat med beskyttelsesenhed og kan håndtere en nominel spænding fra 220 til 690 V. Overbelastningsudløseren kan indstilles i 12 trin i området 160-200A (Ir=Inx0,8), og der er indstillingsområder for både korttidsforsinket og momentan kortslutningsudløser fra 1000 til 2000A. Tilslutningen for hovedstrømkredsen er placeret foran og udføres via skrueforbindelse. Enhedskonstruktionen er et indbygningselement, men den er egnet for DIN-skinne montering som en valgfri mulighed. Med en kapslingsklasse på IP30 og et betjeningselement af typen knebel, er den robust og brugervenlig. Der er desuden en udløserindikator, samt en integreret underspændingsudløser. Produktet vejer 1.98 kg og måler 205 mm i længden, 120 mm i bredden og 115 mm i højden.

• 3-polet termomagnetisk maksimalafbryder med en nominel strøm på 200A.
• Høj kortslutningskapacitet på 70KA Icu ved 400V for øget sikkerhed.
• Fleksible indstillingsmuligheder for overbelastning (160-200A) og kortslutning (1000-2000A).
• Integreret underspændingsudløser og udløserindikator for optimal driftsovervågning.
• Kompatibel med diverse tilbehør, herunder motorhåndtag og forskellige låsesystemer.
• Mulighed for DIN-skinne montering og en robust kapslingsklasse IP30.

Legrand er en anerkendt producent inden for elektrisk udstyr, og DPX³ serien er et vidnesbyrd om deres engagement i innovative løsninger. Med en angivet CO2-udledning på 10,2 kg (EPD) for produktionen understreger Legrand sit fokus på ansvarlig produktion. Sortimentet byder på et bredt udvalg af tilbehør, såsom motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer, hvilket giver stor fleksibilitet og tilpasningsmuligheder til ethvert behov inden for tavlekomponenter.

Spørgsmål: Er DPX³ 250 maksimalafbryderen egnet til DIN-skinne montering?

Ja, denne maksimalafbryder er egnet for DIN-skinne montering som en valgfri mulighed, selvom den er designet som et indbygningselement.

Spørgsmål: Hvilke beskyttelsesfunktioner har denne maksimalafbryder?

Den har en termomagnetisk udløser med indstillingsområde for overbelastning (160-200A) samt korttidsforsinket og momentan kortslutningsudløser (1000-2000A). Derudover er der en integreret underspændingsudløser og en udløserindikator.

Spørgsmål: Kan der tilkøbes tilbehør til denne model?

Ja, sortimentet leveres med mulighed for diverse tilbehør, herunder motorhåndtag, plugin- og drawout-løsninger samt flere typer af vridehåndtag og låsesystemer.
