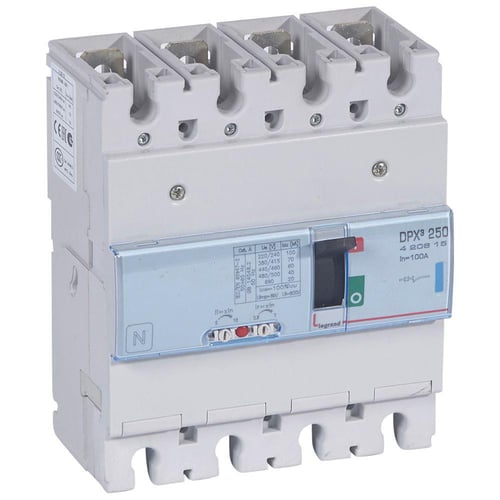

Legrand DPX³ 250 maksimalafbryder termo 4P 100A 70KA

Denne Legrand DPX³ 250 maksimalafbryder er en robust 4-polet termomagnetisk afbryder designet til effektiv beskyttelse af hovedstrømkredse. Med en nominel strøm på 100A og en nominel kortslutningsstrøm Icu på 70KA ved 400 V, 50 Hz, er den ideel til installationer, der kræver pålidelig overbelastnings- og kortslutningsbeskyttelse i tavlekomponenter. Den er en del af Legrands sortiment af brydere og koblingsmateriel, der sikrer sikker drift i mange forskellige elektriske applikationer.

Fleksible funktioner og installation

Denne Legrand DPX³ 250 maksimalafbryder er et komplet apparat med beskyttelsesenhed, der leveres med en knebel som betjeningselement. Den har en nominel spænding fra 220 til 690 V og en nominel strøm på 100A, hvilket gør den alsidig for forskellige installationer. Med en nominel kortslutningsstrøm Icu på 70KA ved 400 V, 50 Hz, tilbyder den robust beskyttelse. Overbelastningsudløseren kan indstilles fra 80 til 100A, mens indstillingsområdet for den momentane kortslutningsudløser ligger mellem 500 og 1000A. Tilslutning for hovedstrømkredsen sker foran via skrueforbindelse, og enheden har en kapslingsklasse på IP30. Den er designet som et indbygningselement, men kan også monteres på DIN-skinne som en valgfri løsning. Afbryderen er udstyret med en udløserindikator og har en integreret underspændingsudløser, samt en normalt lukket hjælpekontakt og en hjælpekontakt med skiftefunktion. Selvom den ikke har integreret jordfejlsbeskyttelse, er motordrev tilgængeligt som option. Produktet vejer 2,44 kg og måler 205 mm i længden, 155 mm i bredden og 120 mm i højden. Med et CO2-aftryk på 10,2 kg (EPD) under produktion, understøtter den også miljømæssige overvejelser.

• 4-polet termomagnetisk maksimalafbryder med en nominel strøm på 100A og en nominel kortslutningsstrøm på 70KA ved 400 V.
• Fleksible tilslutningsmuligheder med skrueforbindelse foran og egnethed for valgfri DIN-skinne montering.
• Indstillingsmuligheder for overbelastningsudløser (80-100A) og momentan kortslutningsudløser (500-1000A) for præcis beskyttelse.
• Inkluderer udløserindikator, integreret underspændingsudløser, en normalt lukket hjælpekontakt og en hjælpekontakt med skiftefunktion.
• Kompatibel med et bredt udvalg af Legrand tilbehør, herunder motorhåndtag, plugin og drawout løsninger samt forskellige vridehåndtag og låsesystemer.
• Robust konstruktion som indbygningselement med IP30 kapslingsklasse, sikrer holdbarhed og beskyttelse.

Som en del af Legrands anerkendte DPX³ serie, der er kendt for sin brede vifte af maksimalafbrydere fra 16A til 1600A, er denne afbryder et udtryk for Legrands engagement i at levere alsidige og effektive løsninger til elektrisk infrastruktur.

Spørgsmål: Kan denne maksimalafbryder monteres på en DIN-skinne?
Ja, DIN-skinne montage er valgfri for denne Legrand DPX³ 250 maksimalafbryder.

Spørgsmål: Er der integreret jordfejlsbeskyttelse i denne model?
Nej, denne specifikke model har ikke integreret jordfejlsbeskyttelse.

Spørgsmål: Hvilke tilslutningsmuligheder er der for hovedstrømkredsen?
Hovedstrømkredsen tilsluttes foran via skrueforbindelse.
