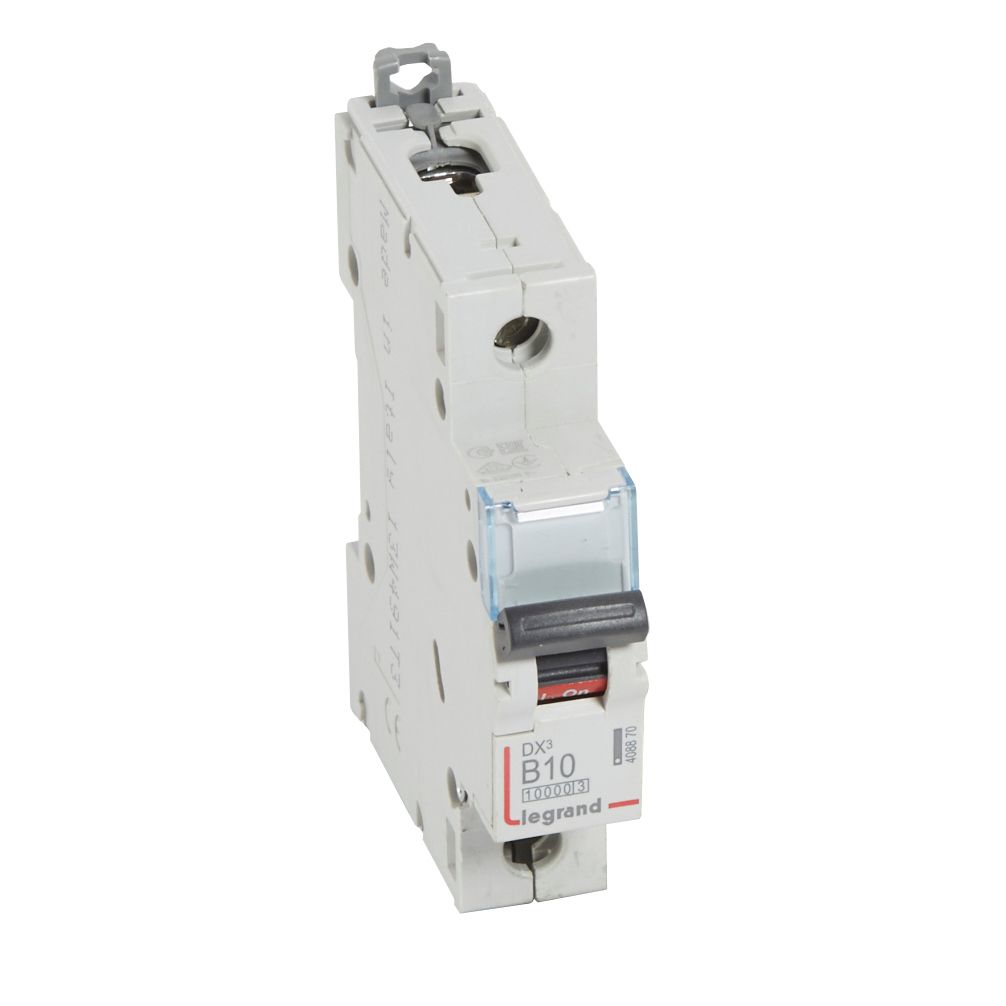

Legrand DX³ automatsikring B10 1-pol 1M 230V 10/16kA

DX³ MCB automatsikring B10 1pol 1M 10000/16KA er en essentiel komponent for termisk beskyttelse af elektriske installationer og tilsluttede brugsgenstande. Denne automatsikring er del af den anerkendte DX³ serie fra Legrand og er specielt designet til anvendelse i industrielle miljøer, kontorinstallationer og lignende, hvor en pålidelig beskyttelse mod overstrøm og kortslutning er afgørende. Med en udløserkarakteristik B og en brydeevne på 10000A i henhold til EN 60898 ved 230V og 16000A i henhold til IEC 60947-2 ved 230V, sikrer den optimal driftssikkerhed. Den kan håndtere en maksimal kortslutningsstrøm på op til 50kA, hvilket understreger dens robusthed og egnethed til krævende applikationer.

Detaljeret information om DX³ automatsikringen

Denne automatsikring er en 1-polet løsning med en mærkestrøm på 10A og en mærkespænding på 230V AC. Den opererer inden for et frekvensområde på 50-60 Hz og har en nominel isolationsspænding (Ui) på 500V samt en nominel mærkespænding (Uimp) på 4kV. Produktet er designet til at fungere effektivt i et bredt omgivelsestemperaturområde fra minus 25 til 70 grader Celsius. Med en modul-bredde på kun 1 og en indbygningsdybde på 44 mm er den kompakt og nem at integrere i eltavler. Kapslingsklassen er IP20, hvilket giver beskyttelse mod faste fremmedlegemer større end 12,5 mm. Maksimalt ledertværsnit for entrådet installation er 1.5 til 35 mm², mens flertrådet kan tilsluttes med 1.5 til 25 mm². Automatsikringen har en energibegrænsningsklasse 3 og en forureningsgrad 2, og den er ikke eksplosionssikker, hvilket er vigtigt at bemærke for specifikke miljøer.

• Termisk beskyttelse for installationer og brugsgenstande.
• Udløserkarakteristik B for specifikke applikationskrav.
• Høj brydeevne på 10000A (EN 60898) og 16000A (IEC 60947-2) ved 230V.
• Kompakt design med 1 modul-bredde og indbygningsdybde på 44 mm.
• Bredt driftstemperaturområde fra minus 25 til 70 grader Celsius.
• Mulighed for udvidelse for øget fleksibilitet i installationen.

Denne automatsikring fra Legrand er designet med fokus på ydeevne og effektivitet, hvilket afspejles i dens tekniske specifikationer. Med et angivet CO2-aftryk på 0,55 kg (EPD) under produktion demonstreres en bevidsthed om produktets miljøpåvirkning.

Spørgsmål: Hvad betyder udløserkarakteristik B for denne automatsikring?
Udløserkarakteristik B indikerer, at automatsikringen vil udløse mellem 3 og 5 gange dens nominelle mærkestrøm ved kortslutning. Dette gør den velegnet til beskyttelse af kredsløb med udstyr, der ikke har høje indkoblingsstrømme, som for eksempel belysning og stikkontakter i boliger og kontorer.

Spørgsmål: Hvad er den maksimale kortslutningsstrøm, som DX³ serien kan håndtere?
Automatsikringerne fra DX³ serien kan håndtere en maksimal kortslutningsstrøm på op til 50kA, hvilket sikrer robust beskyttelse i krævende installationer.

Spørgsmål: Kan denne automatsikring bruges i alle miljøer?
Selvom den har en kapslingsklasse IP20 og et bredt driftstemperaturområde, skal det bemærkes, at den ikke er eksplosionssikker. Det er derfor vigtigt at vurdere miljøet, hvor den skal installeres, for at sikre korrekt og sikker anvendelse.
