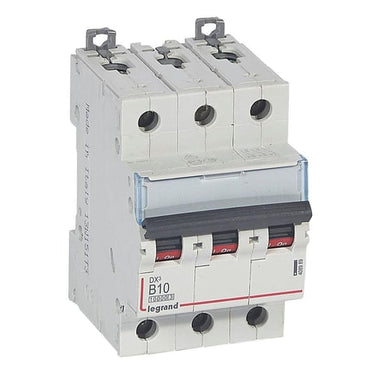

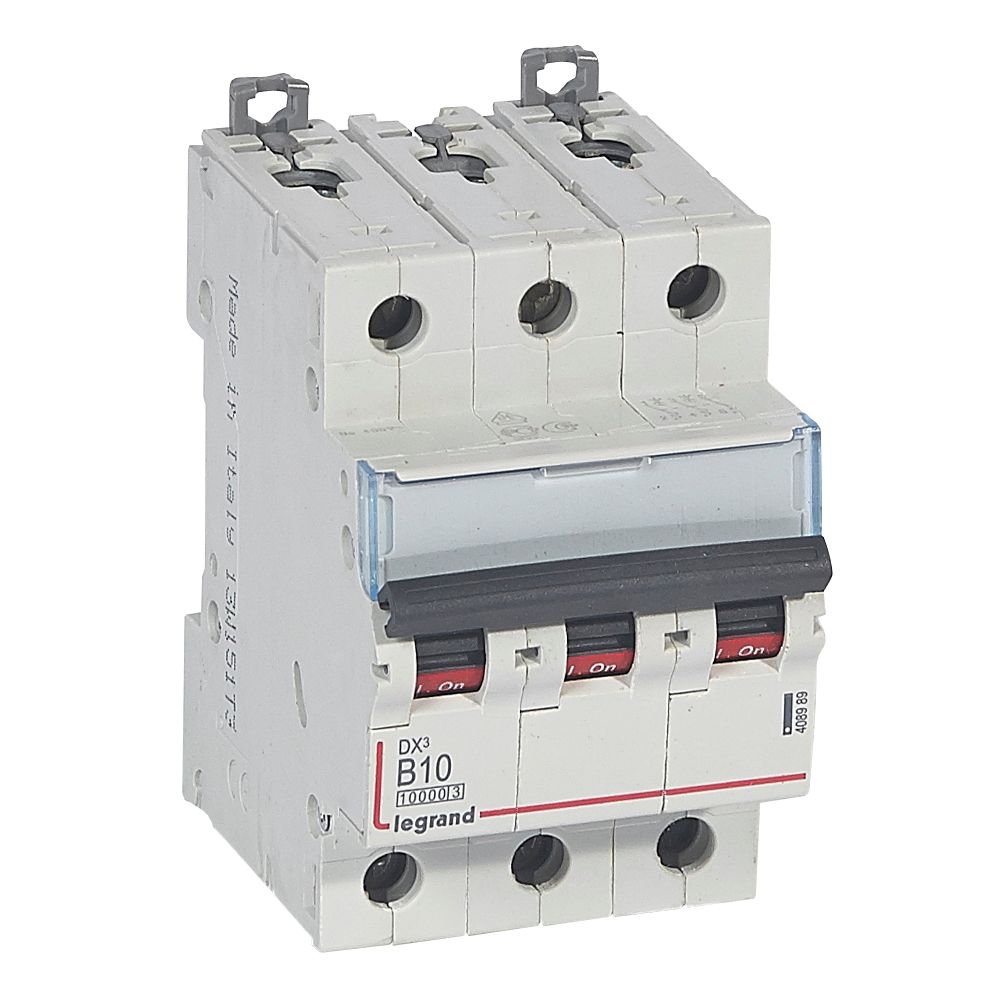

Legrand DX³ automatsikring B10 3pol 3M 10000/16KA

DX³ MCB automatsikring B10 3pol 3M 10000/16KA fra Legrand tilbyder essentiel termisk beskyttelse for elektriske installationer og brugsgenstande. Denne automatsikring er specifikt designet med en udløserkarakteristik B og er velegnet til en bred vifte af anvendelser inden for industri- og kontorinstallationer samt lignende miljøer, hvor pålidelig beskyttelse mod overstrøm er afgørende. Som en del af Legrands DX³ serie sikrer den effektiv beskyttelse med en brydeevne på 10 kA / 16 kA, hvilket gør den til en robust løsning inden for sikringer og brydere.

Tekniske specifikationer og anvendelsesmuligheder for Legrand DX³ automatsikringen

Denne Legrand automatsikring er en 3-polet MCB med en mærkestrøm på 10 A og en mærkespænding på 400 V AC, hvilket sikrer bred kompatibilitet. Den er konstrueret til at fungere effektivt i et omgivelsestemperaturområde fra minus 25 til 70 grader Celsius. Med en brydeevne Icu IEC 60947-2 ved 230V på 32 kA og ved 400V på 16 kA, samt ICN EN 60898 ved 400V på 10 kA og ved 230V på 16 kA, leverer den høj ydeevne under kortslutningsforhold. Den nominelle isolationsspænding Ui er 500 V, og den nominelle mærkespænding (Uimp) er 4 kV. Automatsikringen har en forureningsgrad på 2 og en energibegrænsningsklasse 3, hvilket indikerer dens evne til at begrænse den energi, der passerer gennem installationen under en kortslutning. Den understøtter et maksimalt ledertværsnit på 1,5 til 35 kvadratmillimeter for entrådede ledere og 1,5 til 25 kvadratmillimeter for flertrådede ledere, og har en indbygningsdybde på 44 mm. Dens modul-bredde er 3, og kapslingsklassen er IP20. Produktet vejer 0,427 kg og måler 104 mm i længden, 80 mm i bredden og 86 mm i højden.

• Termisk beskyttelse med udløserkarakteristik B.
• 3-polet design med en mærkestrøm på 10 A.
• Høj brydeevne på 10 kA (EN 60898 ved 400V) og 16 kA (IEC 60947-2 ved 400V).
• Bredt driftstemperaturområde fra minus 25 til 70 grader Celsius.
• Understøtter både entrådet og flertrådet ledertværsnit op til henholdsvis 35 kvadratmillimeter og 25 kvadratmillimeter.
• Mulighed for udvidelse og indmuringsmontage.

Legrand er en anerkendt producent inden for elektrisk materiel, og denne DX³ automatsikring er et eksempel på deres engagement i at levere produkter, der overholder internationale standarder som IEC 60947-2 og EN 60898. Med en EPD-værdi (Environmental Product Declaration) på 0,55 kg CO2 for produktionen, afspejler produktet også et fokus på miljøbevidsthed i fremstillingsprocessen.

Spørgsmål: Hvad betyder udløserkarakteristik B for denne automatsikring?
Udløserkarakteristik B indikerer, at automatsikringen udløser ved 3-5 gange den nominelle mærkestrøm. Den er typisk anvendt til beskyttelse af kredsløb med udstyr, der ikke forårsager høje indkoblingsstrømme, såsom belysning og stikkontakter.

Spørgsmål: Hvilke spændinger og frekvenser er automatsikringen designet til?
Produktet er designet til en mærkespænding på 400 V AC med en frekvens på 50-60 Hz. Den kan håndtere brydeevner ved både 230 V og 400 V.

Spørgsmål: Hvad er kapslingsklassen (IP) for denne automatsikring?
Automatsikringen har en kapslingsklasse på IP20, hvilket betyder, at den er beskyttet mod faste genstande større end 12,5 mm, men ikke mod vand.
