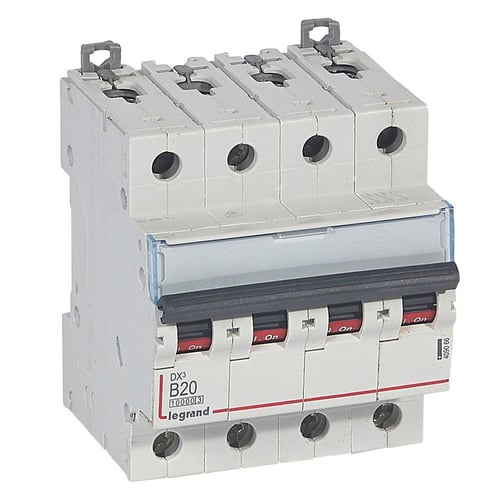

Legrand DX³ automatsikring B20 4-polet 4 moduler 10/16KA

DX³ MCB automatsikringen B20 4pol 4M 10000/16KA fra Legrand er en robust løsning inden for automatsikringer, designet til at give termisk beskyttelse af installationer og brugsgenstande. Denne specifikke model, der tilhører DX³ serien, er ideel til anvendelse i industri, kontorinstallationer og lignende miljøer, hvor der er behov for pålidelig beskyttelse mod kortslutningsstrømme. Med en udløserkarakteristik B og en mærkestrøm på 20A, sikrer den effektiv beskyttelse i krævende opsætninger og er en del af kategorien brydere og koblingsmateriel.

Detaljeret teknisk beskrivelse

Denne Legrand DX³ automatsikring er en 4-polet enhed med en modul-bredde på 4. Den er designet til en mærkestrøm på 20A og en mærkespænding på 400V AC ved en frekvens på 50 til 60 Hz. Med en udløserkarakteristik B tilbyder den præcis beskyttelse. Brydeevnen er imponerende, med ICN EN 60898 ved 400V på 10kA og ved 230V på 16kA. Icu IEC 60947-2 er 16kA ved 400V og 32kA ved 230V. Sikringen har en nominel isolationsspænding Ui på 500V og en nominel mærkespænding (Uimp) på 4kV. Den kan operere i et bredt temperaturområde fra minus 25 til 70 grader Celsius, hvilket understreger dens robusthed. Kapslingsklassen er IP20, og den har en energibegrænsningsklasse 3 samt en forureningsgrad på 2. Denne automatsikring understøtter både entrådet og flertrådet ledertværsnit fra 1.5 til 35 kvadratmillimeter og 1.5 til 25 kvadratmillimeter respektivt. Med en indbygningsdybde på 44 mm og muligheden for indmuringsmontage samt parallel omkobling af N-neutral, er den fleksibel i installationen. Produktets dimensioner er 104 mm i længden, 80 mm i bredden og 86 mm i højden, og den vejer 0.583 kg.

• 4 beskyttede poler for omfattende kredsløbsbeskyttelse.
• Udløserkarakteristik B, velegnet til generel beskyttelse af kabler og ledninger.
• Høj brydeevne på 10kA ved 400V (ICN EN 60898) og 16kA ved 400V (Icu IEC 60947-2).
• Bredt driftstemperaturområde fra minus 25 til 70 grader Celsius.
• Fleksibel installation med understøttelse af entrådet og flertrådet ledertværsnit op til 35 kvadratmillimeter.
• Mulighed for parallel omkobling af N-neutral og indmuringsmontage for øget alsidighed.

Denne automatsikring er produceret af Legrand, et anerkendt brand inden for elektrisk udstyr, og overholder vigtige standarder som IEC 60947-2 og EN 60898, hvilket vidner om produktets konstruktion og ydeevne. Med en dokumenteret CO2-udledning på 0.55 kg (EPD) i produktionen, afspejler den også et engagement i miljøbevidst fremstilling.

Spørgsmål: Hvilken type installationer er denne automatsikring designet til?
Denne DX³ MCB automatsikring er primært designet til termisk beskyttelse af installationer og brugsgenstande i industri, kontorinstallationer og lignende miljøer, der kræver en maksimal kortslutningsstrøm på 50kA.

Spørgsmål: Hvad er udløserkarakteristikken for denne sikring?
Sikringen har en udløserkarakteristik B, hvilket betyder, at den typisk udløser ved 3-5 gange mærkestrømmen, og er velegnet til beskyttelse af kredsløb med moderate startstrømme.

Spørgsmål: Hvad er den maksimale brydeevne for denne automatsikring?
Den maksimale brydeevne for denne automatsikring er 10kA (ICN EN 60898) ved 400V og 16kA (Icu IEC 60947-2) ved 400V.
