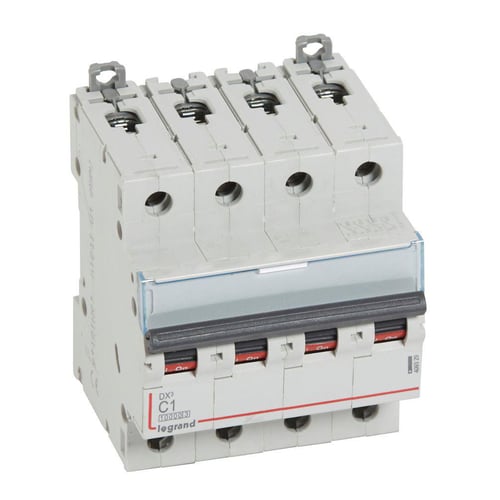

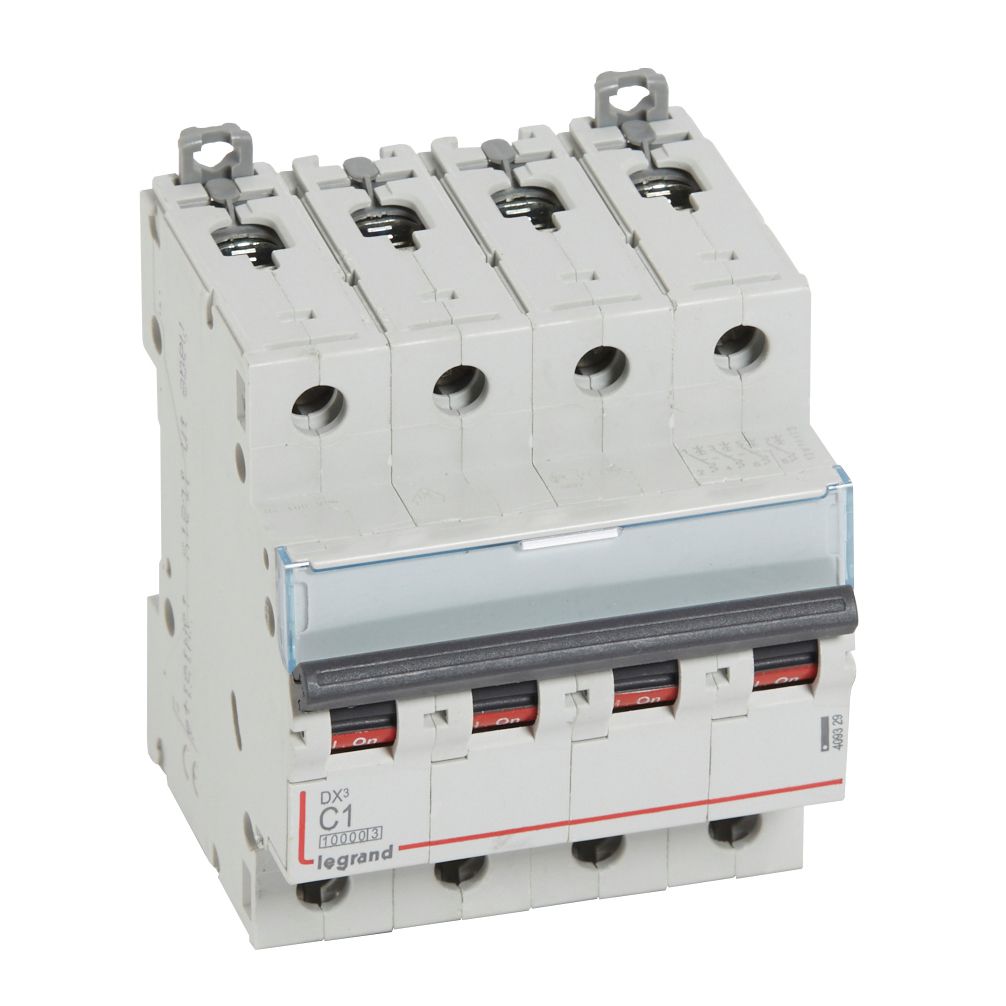

Legrand DX³ MCB automatsikring C1 4P 1A 10000/16KA 4M

DX³ MCB automatsikring C1 4pol 4M 10000/16KA fra Legrand er en essentiel komponent inden for moderne elektriske installationer, designet til at levere pålidelig termisk beskyttelse af både installationer og tilsluttede brugsgenstande. Denne specifikke automatsikring er del af den anerkendte DX³-serie, der er kendt for sin robusthed og alsidighed i krævende miljøer. Med en udløserkarakteristik C, er den ideel til anvendelse i en bred vifte af applikationer, herunder industri, kontorinstallationer og lignende kommercielle og private opstillinger, hvor behovet for en præcis og hurtig reaktion på overstrøm og kortslutninger er kritisk. Den maksimale kortslutningsstrøm for serien kan nå op til 50kA, hvilket understreger dens evne til at håndtere selv de mest udfordrende situationer. DX³-serien tilbyder forskellige brydeevner, og denne model leverer en imponerende brydeevne på 10000A (10kA) i henhold til EN 60898 ved 400V og 16000A (16kA) i henhold til EN 60898 ved 230V, hvilket sikrer optimal beskyttelse under varierende driftsforhold. Den er konstrueret til at modstå en nominel isolationsspænding Ui på 500V og en nominel mærkespænding (Uimp) på 4 kV, hvilket garanterer sikkerhed og lang levetid. Som en del af kategorien brydere og koblingsmateriel er denne automatsikring en central del af enhver sikker elektrisk installation.

Tekniske specifikationer for DX³ automatsikringen

Denne Legrand DX³ MCB automatsikring er en 4-polet enhed med 4 beskyttede poler, designet til AC-spænding med en mærkespænding på 400V og en frekvens på 50 til 60 Hz. Med en mærkestrøm på 1A og en udløserkarakteristik C, er den velegnet til specifikke beskyttelsesbehov. Brydeevnen er et centralt element for denne sikring; den yder 16kA Icu IEC 60947-2 ved 400V og 32kA Icu IEC 60947-2 ved 230V, samt 10kA ICN EN 60898 ved 400V og 16kA ICN EN 60898 ved 230V. Automatsikringen har en modul-bredde på 4 og en indbygningsdybde på 44 mm, hvilket gør den fleksibel i installationen. Den understøtter både entrådet og flertrådet ledertværsnit fra 1.5 til 35 mm2 for entrådet og 1.5 til 25 mm2 for flertrådet, hvilket giver installationsfrihed. Driftsmiljøet er bredt, med en omgivelsestemperatur under drift fra -25 til 70 grader Celsius. Kapslingsklassen er IP20, og den er klassificeret med en forureningsgrad på 2 og energibegrænsningsklasse 3. Dimensionerne er 104 mm i længden, 80 mm i bredden og 86 mm i højden, med en vægt på 0.551 kg. Den tilbyder også mulighed for udvidelse og indmuringsmontage samt parallel omkobling af N-neutral.

• 4-polet beskyttelse med C-karakteristik for præcis udløsning af installationer.
• Høj brydeevne på 10kA (EN 60898 ved 400V) og 16kA (EN 60898 ved 230V) for optimal sikkerhed.
• Bredt driftstemperaturområde fra -25 til 70 grader Celsius, sikrer pålidelighed under forskellige forhold.
• Fleksibel installation med understøttelse af ledertværsnit op til 35 mm2 (entrådet) og 25 mm2 (flertrådet).
• Kompakt modul-bredde på 4 og indbygningsdybde på 44 mm for nem integration.
• Mulighed for udvidelse og parallel omkobling af N-neutral for øget funktionalitet.

Denne automatsikring fra Legrand, en førende producent inden for elektrisk udstyr, er fremstillet i henhold til internationale standarder som IEC 60947-2 og EN 60898. Den robuste konstruktion og de specifikke tekniske data, såsom en forureningsgrad på 2 og energibegrænsningsklasse 3, vidner om et produkt designet til at opfylde strenge krav til sikkerhed og ydeevne i professionelle installationer. Med en proxy beregnet CO2-udledning på 3,2 kg under produktion, afspejler den også en bevidsthed om miljøpåvirkning, og dens kategori som automatsikring (MCB) sikrer den rette beskyttelse.

Spørgsmål: Hvad er denne automatsikrings primære brydeevne?

Denne DX³ MCB automatsikring fra Legrand har en brydeevne på 10kA ICN i henhold til EN 60898 ved 400V og 16kA ICN i henhold til EN 60898 ved 230V.

Spørgsmål: Hvilken udløserkarakteristik har DX³ MCB automatsikringen?

Automatsikringen har en udløserkarakteristik C.

Spørgsmål: Er denne automatsikring egnet til både industrielle og kontorinstallationer?

Ja, automatsikringer fra DX³-serien er designet til termisk beskyttelse i både industrielle, kontorinstallationer og lignende miljøer.
