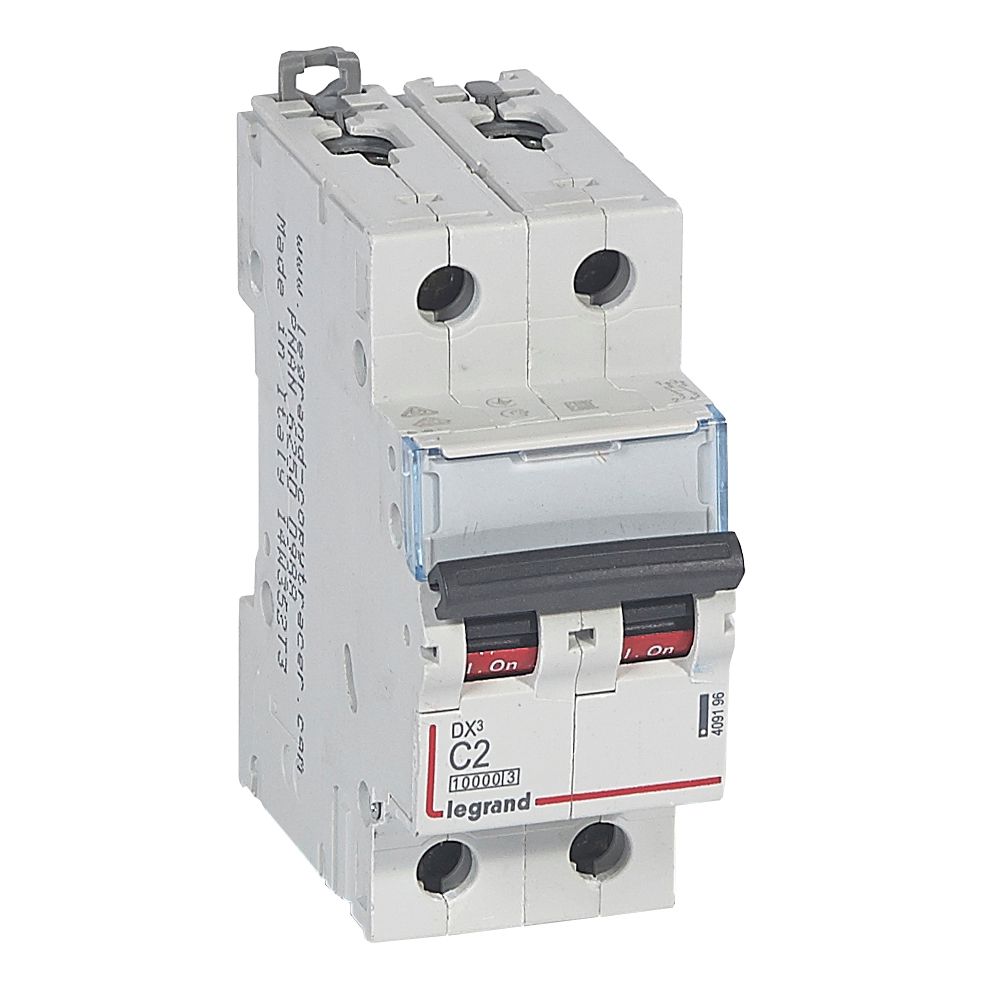

Legrand DX³ automatsikring C-karakteristik 2A 2-pol 2M 16kA

DX³ MCB automatsikring C2 2pol 2M 10000/16KA er en essentiel komponent inden for elektrisk sikring og beskyttelse. Den er designet til termisk beskyttelse af installationer og brugsgenstande i en række miljøer. Særligt velegnet til industri, kontorinstallationer og lignende med en maksimal kortslutningsstrøm på 50kA. Denne specifikke model tilbyder en brydeevne på 10000/16KA, hvilket gør den til et robust valg for krævende systemer. Den er en del af Legrand's DX³ serie af automatsikringer, som også inkluderer versioner med kurve B, C og D.

Tekniske detaljer og funktionalitet

Denne Legrand automatsikring er en 2-polet enhed med en mærkestrøm på 2A og en mærkespænding på 400V AC. Den har en udløserkarakteristik C, hvilket gør den velegnet til generelle applikationer. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding (Uimp) er 4kV. Dens brydeevne er imponerende med ICN EN 60898 ved 400V på 10kA og ved 230V på 16kA. Ifølge IEC 60947-2 er brydeevnen Icu ved 400V 16kA og ved 230V 32kA. Denne automatsikring er designet til at fungere i et bredt omgivelsestemperaturområde fra minus 25 til 70 grader Celsius. Den har en modul-bredde på 2, en indbygningsdybde på 44 mm og kan monteres i indmuring. Den understøtter et maksimalt ledertværsnit på 1.5 til 35 kvadratmillimeter for entrådet og 1.5 til 25 kvadratmillimeter for flertrådet kabel. Med en kapslingsklasse på IP20 og forureningsgrad 2, er den beskyttet mod faste genstande over 12,5 mm. Energibegrænsningsklassen er 3, og der er mulighed for udvidelse. Dimensionerne er 101 mm i længden, 89 mm i bredden og 41 mm i højden, med en vægt på 0.314 kg.

• Termisk beskyttelse for installationer og brugsgenstande.
• Udløserkarakteristik C for alsidig anvendelse.
• Imponerende brydeevne på op til 16kA ved 400V (Icu IEC 60947-2).
• Robust design med en driftstemperatur fra minus 25 til 70 grader Celsius.
• Fleksibel installation med understøttelse af både entrådet og flertrådet kabel op til 35 kvadratmillimeter.
• Kapslingsklasse IP20 og energibegrænsningsklasse 3 for øget sikkerhed.

Som en del af Legrand's anerkendte DX³ serie, er denne automatsikring fremstillet med fokus på ydeevne og effektivitet. Produktets miljødata angiver et CO2-aftryk på 0,55 kg (EPD) under produktion, hvilket vidner om en bevidst tilgang til bæredygtighed.

Spørgsmål: Hvad er brydeevnen for denne automatsikring?
Brydeevnen ICN EN 60898 er 10kA ved 400V og 16kA ved 230V. Brydeevnen Icu IEC 60947-2 er 16kA ved 400V og 32kA ved 230V.

Spørgsmål: Hvilken udløserkarakteristik har DX³ MCB automatsikringen?
Den har en udløserkarakteristik C.

Spørgsmål: Kan denne automatsikring installeres i et bredt temperaturområde?
Ja, den er designet til at fungere i omgivelsestemperaturer fra minus 25 til 70 grader Celsius.
