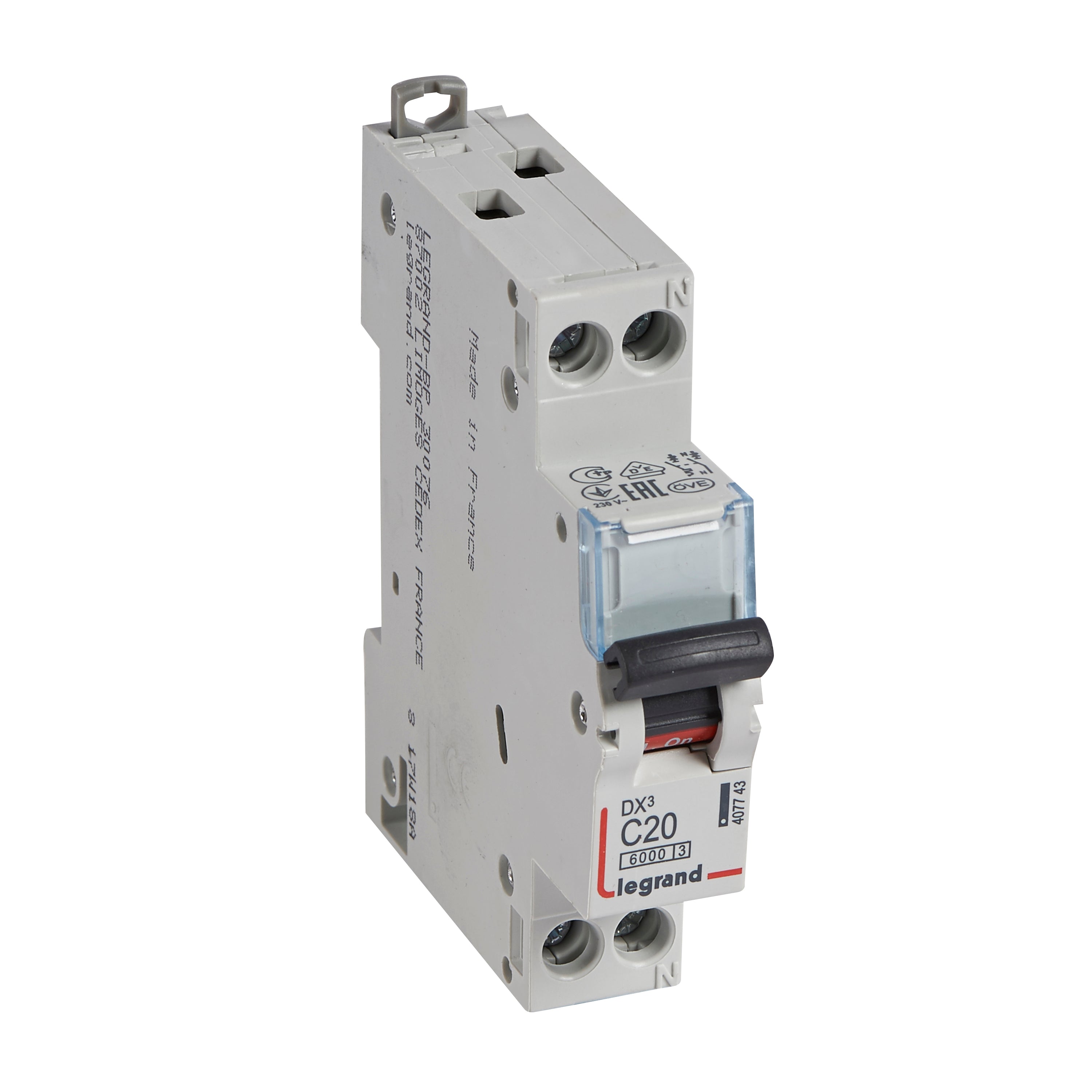

Legrand DX3 MCB automatsikring C20 1pol+nul 2M 10KA

DX³ MCB automatsikring C20 1pol+nul 2M 10000/10KA er designet til at give termisk beskyttelse af installationer og brugsgenstande. Denne automatsikring fra DX³-serien, som er velegnet til industri, kontorinstallationer og lignende, sikrer pålidelig afbrydelse med udløserkarakteristik C. Den er konstrueret til at håndtere en maksimal kortslutningsstrøm på op til 50 kA, og leveres i versioner op til 10000/16KA, 25KA, 36KA og 50KA for at imødekomme forskellige behov.

Tekniske specifikationer og design

Denne Legrand DX³ MCB automatsikring, en del af produktserien DX3 MCB, er designet med en mærkestrøm på 20 A og en mærkespænding på 230 V AC. Den har én beskyttet pol og en total antal poler på to (1pol+nul), med mulighed for parallel omkobling N-neutral. Automatsikringen har en brydeevne ICN EN 60898 ved 230V på 6 kA og en brydeevne Icu IEC 60947-2 ved 230V på 10 kA, placeret i energibegrænsningsklasse 3. Den nominelle isolationsspænding Ui er 250 V, og den nominelle mærkespænding Uimp er 4 kV. Med en forureningsgrad på 2 og en kapslingsklasse på IP20, er den velegnet til et bredt spektrum af indendørs installationer. Automatsikringen tåler en omgivelsestemperatur under drift fra minus 25 til 70 grader Celsius, understøtter frekvenser fra 50 til 60 Hz og er ikke eksplosionssikker. Den maksimale ledertværsnit er 0.75 til 16 kvadratmillimeter for entrådet og 0.75 til 10 kvadratmillimeter for flertrådet leder. Med en modulbredde på 1 og en indbygningsdybde på 44 millimeter, er den også egnet til indmuringsmontage og har mulighed for udvidelse. Produktet vejer 0.109 kg og måler 94.8 mm i længden, 17.8 mm i bredden og 77.6 mm i højden.

• Udløserkarakteristik C for optimal beskyttelse af diverse installationer.
• Mærkestrøm på 20 A og mærkespænding på 230 V AC.
• Høj brydeevne på 10 kA (Icu IEC 60947-2 ved 230V).
• Kapslingsklasse IP20 sikrer beskyttelse mod faste fremmedlegemer.
• Bredt driftstemperaturområde fra minus 25 til 70 grader Celsius.
• Kompakt 1 modul-bredde med en indbygningsdybde på 44 millimeter.

Legrand står bag denne DX³ automatsikring, hvilket garanterer en anerkendt kvalitet og pålidelighed inden for elektrisk udstyr. Produktets miljødata viser et CO2-aftryk på 0,75 kg (EPD) under produktionen, hvilket understreger fokus på bæredygtighed.

Spørgsmål: Hvad er udløserkarakteristikken for denne automatsikring?
Udløserkarakteristikken er C.

Spørgsmål: Hvilken mærkestrøm har denne automatsikring?
Den har en mærkestrøm på 20 A.

Spørgsmål: Hvad er brydeevnen Icu IEC 60947-2 ved 230V?
Brydeevnen Icu IEC 60947-2 ved 230V er 10 kA.
