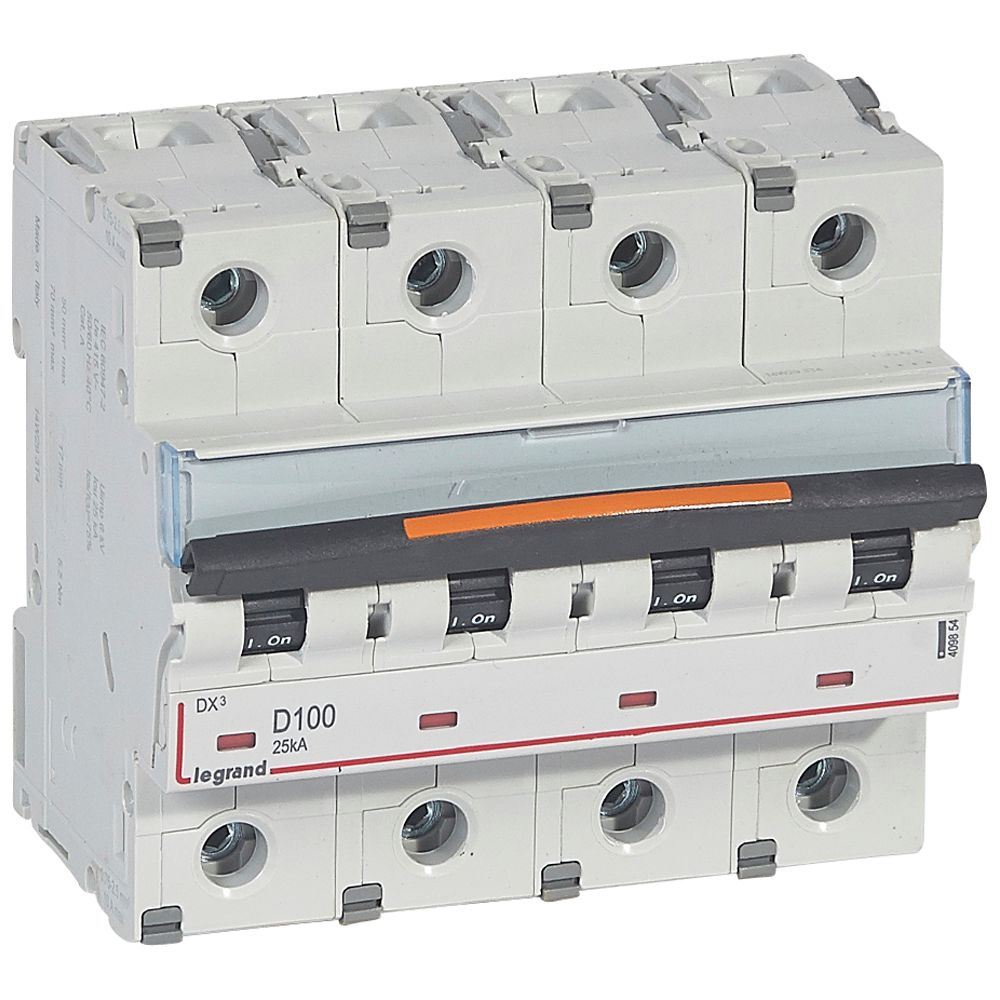

Legrand DX³ MCB automatsikring D100 4pol 6M 25KA

Denne DX³ MCB automatsikring D100 4pol 6M 25KA fra Legrand er designet til at give termisk beskyttelse af installationer og brugsgenstande. Som en del af DX³ serien er den velegnet til en bred vifte af applikationer, herunder industrielle miljøer, kontorinstallationer og lignende. Den understøtter udløserkarakteristik B, C og D og er konstrueret til at håndtere en maksimal kortslutningsstrøm på 50kA, hvilket sikrer robust beskyttelse i krævende elektriske systemer og placerer den solidt inden for kategorien af avancerede automatsikringer og koblingsmateriel.

Tekniske specifikationer og funktioner

Denne automatsikring har en mærkestrøm på 100 Ampere og er designet til en mærkespænding på 400 Volt AC. Den leverer en imponerende brydeevne Icu i henhold til IEC 60947-2 på 25 kA ved 400V og hele 50 kA ved 230V, hvilket understreger dens kapacitet til at håndtere store kortslutningsstrømme. Med fire beskyttede poler og en total modulbredde på 6 er den ideel til installationer, der kræver robust beskyttelse af flere kredsløb. Udløserkarakteristik D sikrer, at den er særligt velegnet til belastninger med høje indkoblingsstrømme som motorer og transformere. Den nominelle isolationsspænding Ui er 500 Volt, og den nominelle mærkespænding (Uimp) er 6 kV. Produktet kan fungere i et bredt temperaturområde fra minus 25 til 70 grader Celsius og understøtter en frekvens på 50 til 60 Hz. Installationen er fleksibel med mulighed for indmuringsmontage og en indbygningsdybde på 47 mm. Den understøtter ledertværsnit fra 6 til 70 mm2 for entrådet og 6 til 50 mm2 for flertrådet ledning. Kapslingsklassen er IP20, og der er mulighed for parallell omkobling af N-neutral samt udvidelse. Forureningsgraden er 3, hvilket indikerer dens anvendelsesområde.

• Mærkestrøm på 100 Ampere for krævende kredsløb.
• Robust brydeevne på 25 kA ved 400V og 50 kA ved 230V.
• Udløserkarakteristik D, ideel til motorer og transformere.
• Bredt driftstemperaturområde fra minus 25 til 70 grader Celsius.
• Understøtter både entrådede (6-70 mm2) og flertrådede (6-50 mm2) ledere.
• Mulighed for udvidelse og indmuringsmontage for fleksibel installation.

Produktet er fra Legrand, en anerkendt producent inden for elektrisk udstyr, og har en deklareret CO2-udledning på 6,07 kg (EPD) under produktionen, hvilket afspejler producentens engagement i miljøansvarlighed.

Spørgsmål: Hvilken udløserkarakteristik har denne automatsikring?
Denne automatsikring har en udløserkarakteristik D.

Spørgsmål: Hvad er automatsikringens brydeevne ved 400V?
Brydeevnen Icu IEC 60947-2 ved 400V er 25 kA, og ved 230V er den 50 kA.

Spørgsmål: Hvilket temperaturområde kan automatsikringen fungere i?
Automatsikringen kan fungere i et omgivelsestemperaturområde fra minus 25 til 70 grader Celsius under drift.
