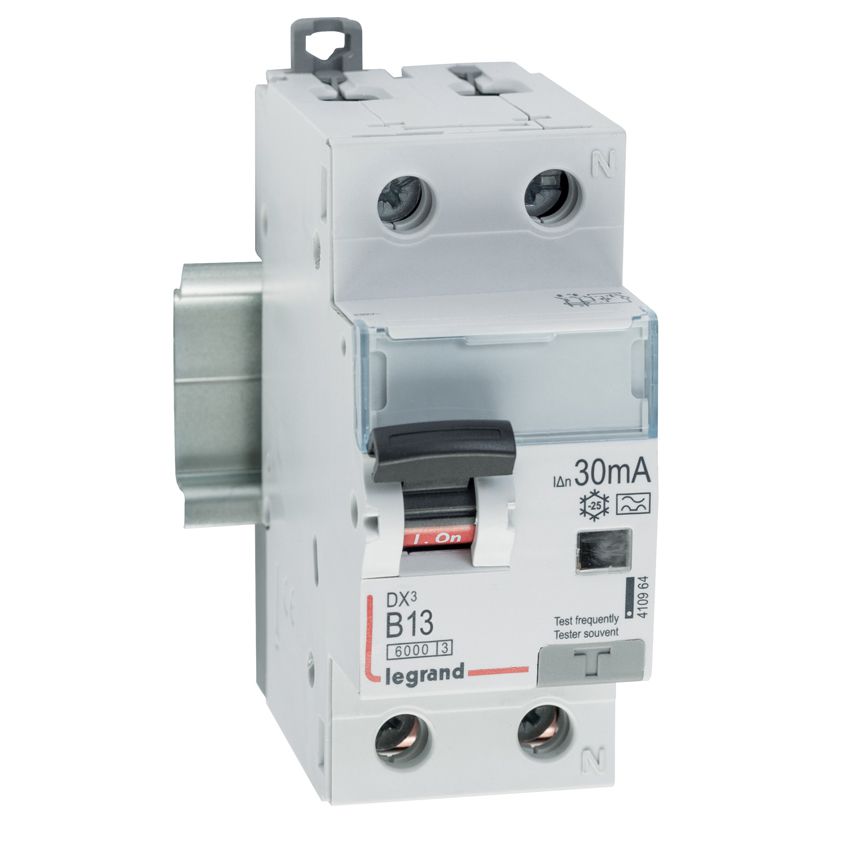

Legrand DX³ RCBO kombiafbryder B13 1P+N 30mA type A 2M

DX³ RCBO kombiafbryder B13 1pol+N 30mA type-A 2M 6000/6KA er en avanceret kombinationsafbryder fra Legrand, designet til at give omfattende beskyttelse af elektriske installationer. Denne DIN-skinne monterede kombiafbryder forener en termomagnetisk afbryder og en fejlstrømsafbryder i én enhed. Den beskytter effektivt ledningsinstallationer og tilsluttede brugsgenstande mod de mest almindelige elektriske farer: overbelastning, kortslutning og både AC og pulserende DC fejlstrømme af type-A. Med sin B13 udløserkarakteristik er den ideel til generelle anvendelser, hvor den sikrer pålidelig og sikker drift i boliger og mindre erhvervsbygninger. Denne type RCBO er en vigtig komponent inden for brydere og koblingsmateriel, der bidrager til sikkerheden i moderne el-installationer og supplerer traditionelle sikringer.

Avancerede funktioner for optimal sikkerhed

Denne Legrand DX³ RCBO kombiafbryder er konstrueret til en mærkestrøm på 13 A og en mærkespænding på 230 V AC ved en frekvens på 50 Hz. Den har en modul-bredde på 2 og en indbygningsdybde på 44 mm, hvilket gør den nem at integrere i standard DIN-skinne installationer. Med en nominel kortslutningsstrøm i forhold til EN 61009 på 6 kA og en nominel kortslutningsbrydeevne Icn iht. EN 61009-1 på 6 kA, tilbyder denne RCBO solid beskyttelse. Den nominelle fejlstrøm på 0.03 A og fejlstrømstype A sikrer hurtig reaktion på farlige lækagestrømme. RCBO'en understøtter både entrådet ledertværsnit fra 0.75 til 16 mm2 og flertrådet ledertværsnit fra 0.75 til 10 mm2, hvilket giver fleksibilitet ved tilslutning. Den har en energibegrænsningsklasse 3 og en kapslingsklasse IP20, samt en forureningsgrad på 2, hvilket vidner om dens robusthed under normale driftsforhold.

• Integreret aflåsningsmekanisme for øget sikkerhed og forhindring af utilsigtet frakobling.
• Effektiv beskyttelse af én fase (1 beskyttet pol) med et totalt antal på 2 poler.
• Udløserkarakteristik B, som er ideel til beskyttelse af kredsløb med moderate startstrømme.
• Parallell omkobling af N-neutral leder, der forenkler installation og vedligeholdelse.
• Type-A fejlstrømsbeskyttelse, der dækker både AC og pulserende DC fejlstrømme.
• Mulighed for indmuringsmontage, hvilket giver fleksibilitet i installationsdesignet.

Som en del af Legrands anerkendte DX³-serie repræsenterer denne RCBO en løsning, der kombinerer avanceret teknologi med Legrands engagement i produktansvar. Med en rapporteret CO2-udledning på 1,26 kg CO2 (EPD) under produktionen, er dette produkt et valg for den bevidste installatør, der værdsætter både sikkerhed og miljøhensyn.

Spørgsmål: Hvad er forskellen på en kombiafbryder (RCBO) og en almindelig fejlstrømsafbryder?
En kombiafbryder som denne Legrand DX³ RCBO samler funktionerne fra en termomagnetisk afbryder (beskyttelse mod overbelastning og kortslutning) og en fejlstrømsafbryder (beskyttelse mod fejlstrømme) i én kompakt enhed, hvorimod en almindelig fejlstrømsafbryder kun beskytter mod fejlstrømme.

Spørgsmål: Hvilke typer fejlstrømme beskytter denne RCBO mod?
Denne DX³ RCBO kombiafbryder er af type-A, hvilket betyder, at den beskytter mod både sinusformede AC fejlstrømme og pulserende DC fejlstrømme.

Spørgsmål: Hvad betyder udløserkarakteristik B?
Udløserkarakteristik B indikerer, at afbryderen udløser ved 3-5 gange dens mærkestrøm ved kortslutning. Dette gør den velegnet til generelle anvendelser og beskyttelse af kredsløb med moderate startstrømme.
