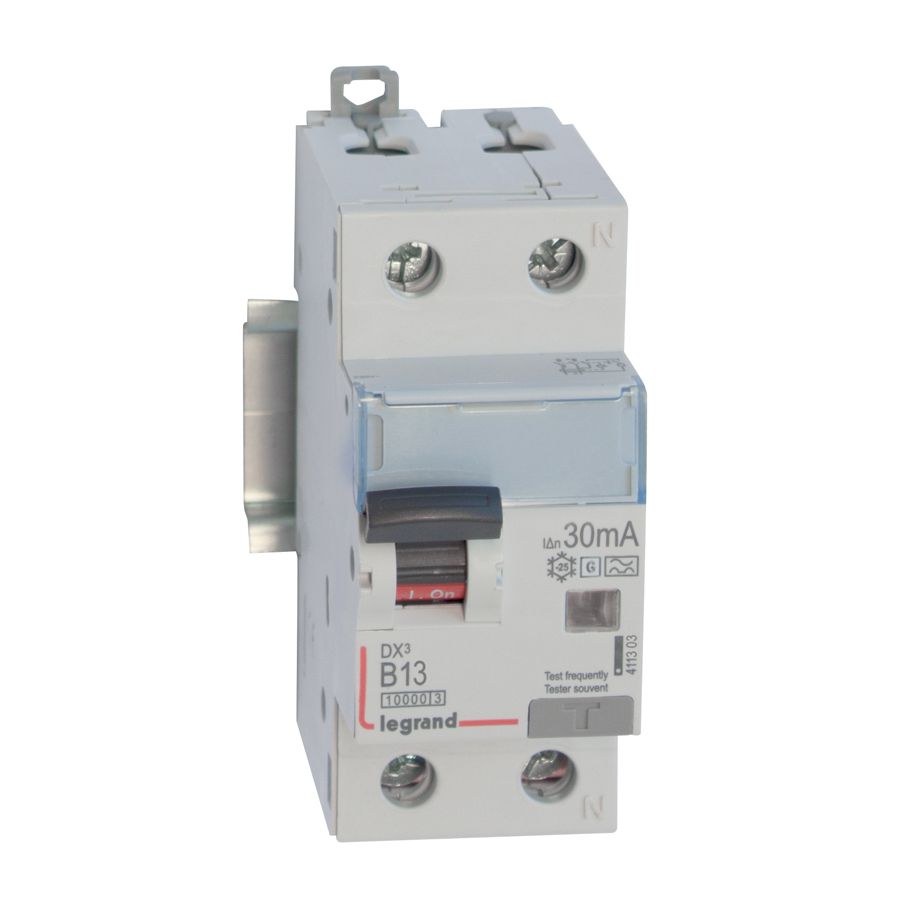

Legrand DX³ Kombiafbryder RCBO B13 1P+N 30mA type-A 230V 2M

Legrand DX³ RCBO kombiafbryder B13 1pol+N 30mA type-A er en essentiel komponent for sikker og pålidelig elektrisk installation. Denne kombiafbryder er en avanceret DIN-skinne monteret enhed, der forener funktionerne fra en termomagnetisk afbryder og en fejlstrømsafbryder. Den er designet til at beskytte ledningsinstallationer og alle tilsluttede brugsgenstande mod de mest almindelige elektriske farer: overbelastning, kortslutning og specifikke AC og pulserende DC fejlstrømme (type-A). Med en mærkestrøm på 13 A og en udløserkarakteristik B, er den ideel til en bred vifte af applikationer i både private og kommercielle miljøer, hvor der stilles krav til robust beskyttelse af kredsløb og udstyr. Produktet tilhører kategorien kombiafbrydere (RCBO) og er en del af Legrands sortiment af brydere og koblingsmateriel.

Avanceret beskyttelse og tekniske detaljer

Denne Legrand kombiafbryder er specificeret til en mærkespænding på 230 V AC og fungerer med en frekvens på 50 Hz. Den nominelle fejlstrøm er 0.03 A (30 mA), hvilket sikrer hurtig afbrydelse ved farlige fejlstrømme. Med 1 beskyttet pol og i alt 2 poler (1pol+N), tilbyder den omfattende beskyttelse for den specificerede kreds. Den nominelle kortslutningsbrydeevne er imponerende 10 kA i henhold til både EN 61009 og IEC 60947-2 standarderne, hvilket indikerer dens robusthed under kortslutningsforhold. Energibegrænsningsklasse 3 vidner om dens evne til at minimere skader ved fejl. Afbryderen har en kapslingsklasse på IP20, hvilket giver beskyttelse mod faste fremmedlegemer. Den understøtter et maksimalt ledertværsnit på 0.75 - 10 mm² for flertrådede ledere og 0.75 - 16 mm² for entrådede ledere, hvilket giver fleksibilitet i installationen. Med en indbygningsdybde på 44 mm og en modul-bredde på 4, passer den nemt ind i standard DIN-skinne tavler. En praktisk aflåsningsmekanisme og parallel omkobling af N-neutral er integreret for øget funktionalitet og sikkerhed. Afbryderen er desuden designet med en forureningsgrad på 2 og er egnet til indbygningsmontage. Målene er 108 mm i længden, 86 mm i bredden og 42 mm i højden, med en vægt på 0.223 kg.

• Kombineret beskyttelse mod overbelastning, kortslutning og AC/pulserende DC fejlstrømme (Type A).
• Høj nominel kortslutningsbrydeevne på 10 kA (EN 61009-1) sikrer robusthed.
• Fleksibel ledertilslutning, der understøtter op til 16 mm² entrådet og 10 mm² flertrådet.
• Udstyret med en praktisk aflåsningsmekanisme for sikker frakobling og vedligeholdelse.
• Kompakt 4 modul-bredde design, optimeret til DIN-skinne montering.
• Inkluderer parallel omkobling af N-neutral for enklere installationsprocesser.

Legrand er en anerkendt producent inden for elektrisk udstyr, og denne DX³ RCBO kombiafbryder er et eksempel på deres engagement i funktionelle og sikre løsninger. Produktets miljøpåvirkning er transparent dokumenteret med 1,26 kg CO2 (EPD) i produktionen, hvilket afspejler en bevidsthed om bæredygtighed.

Spørgsmål: Hvilke typer fejlstrømme beskytter denne kombiafbryder mod?

Den beskytter mod AC og pulserende DC fejlstrømme, som defineret for Type A fejlstrømsafbrydere.

Spørgsmål: Hvad er den maksimale kortslutningsbrydeevne for denne afbryder?

Denne kombiafbryder har en nominel kortslutningsbrydeevne på 10 kA i henhold til EN 61009-1.

Spørgsmål: Kan N-lederen frakobles parallelt med fasen?

Ja, denne model understøtter parallel omkobling af N-neutral, hvilket forenkler installation og vedligeholdelse.
