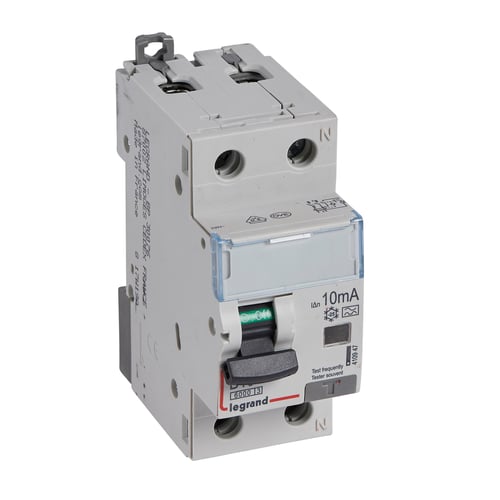

Legrand DX³ RCBO kombiafbryder B16 1P+N 10mA type-A 2M

DX³ RCBO kombiafbryderen er en essentiel komponent inden for brydere og koblingsmateriel, designet til at sikre omfattende beskyttelse af elektriske installationer. Denne kombiafbryder, der er en kombineret DIN skinne monteret termomagnetisk afbryder og fejlstrømsafbryder, beskytter effektivt ledningsinstallationer og tilsluttede brugsgenstande mod overbelastning, kortslutning og AC og DC fejlstrømme. Med en mærkestrøm på 16 A og en nominel fejlstrøm på 10 mA (0.01 A) af type-A er den ideel til installationer, hvor både termomagnetisk og fejlstrømsbeskyttelse er påkrævet for at opretholde sikkerheden i kategorien kombiafbrydere (RCBO).

Tekniske specifikationer og funktioner

Denne Legrand DX³ RCBO kombiafbryder er udstyret med 1 beskyttet pol og har i alt 2 poler, herunder parallel omkobling af N-neutral. Den har en udløserkarakteristik B og er designet til en mærkespænding på 230 V AC ved en frekvens på 50 Hz. Med en modulbredde på 2 og en indbygningsdybde på 44 mm er den kompakt og nem at installere i tavler. Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, og den har en energibegrænsningsklasse 3, hvilket indikerer høj ydeevne ved fejl. Kapslingsklasse (IP) er IP20, og forureningsgraden er 2. Produktet har en vægt på 0.229 kg og måler 108 mm i længden, 86 mm i bredden og 42 mm i højden. Den kan håndtere et maksimalt ledertværsnit på 0.75 - 16 mm2 for entrådet og 0.75 - 10 mm2 for flertrådet kabel.

• Kombineret termomagnetisk afbryder og fejlstrømsafbryder (RCBO) for omfattende beskyttelse.
• Type-A fejlstrømsbeskyttelse mod AC og DC fejlstrømme med en nominel fejlstrøm på 10 mA.
• Robust design med en nominel kortslutningsbrydeevne på 6 kA og energibegrænsningsklasse 3.
• Udløserkarakteristik B og mærkestrøm på 16 A for sikker drift i standardinstallationer.
• Inkluderer aflåsningsmekanisme for øget sikkerhed under vedligeholdelse.
• Kompakt 2 modul bredde og IP20 kapslingsklasse, velegnet til DIN-skinne montering.

Som en del af Legrand's DX³ serie er denne kombiafbryder produceret med fokus på gennemsigtighed, hvilket understreges af en EPD-mærkning (Environmental Product Declaration) der angiver 1,26 kg CO2 i produktionen.

Spørgsmål: Hvad betyder det, at fejlstrømstypen er type-A?
Fejlstrømstype A indikerer, at afbryderen beskytter mod både sinusformede AC fejlstrømme og pulserende DC fejlstrømme, hvilket giver en bredere beskyttelse end standard AC-typer.

Spørgsmål: Hvad er den nominelle kortslutningsbrydeevne for denne kombiafbryder?
Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, hvilket betyder, at den kan afbryde en kortslutningsstrøm på op til 6000 ampere under specificerede forhold.

Spørgsmål: Er der en aflåsningsmekanisme indbygget?
Ja, kombiafbryderen er udstyret med en aflåsningsmekanisme, som bidrager til sikkerheden ved at forhindre utilsigtet betjening eller tilkobling under service og vedligeholdelse.
