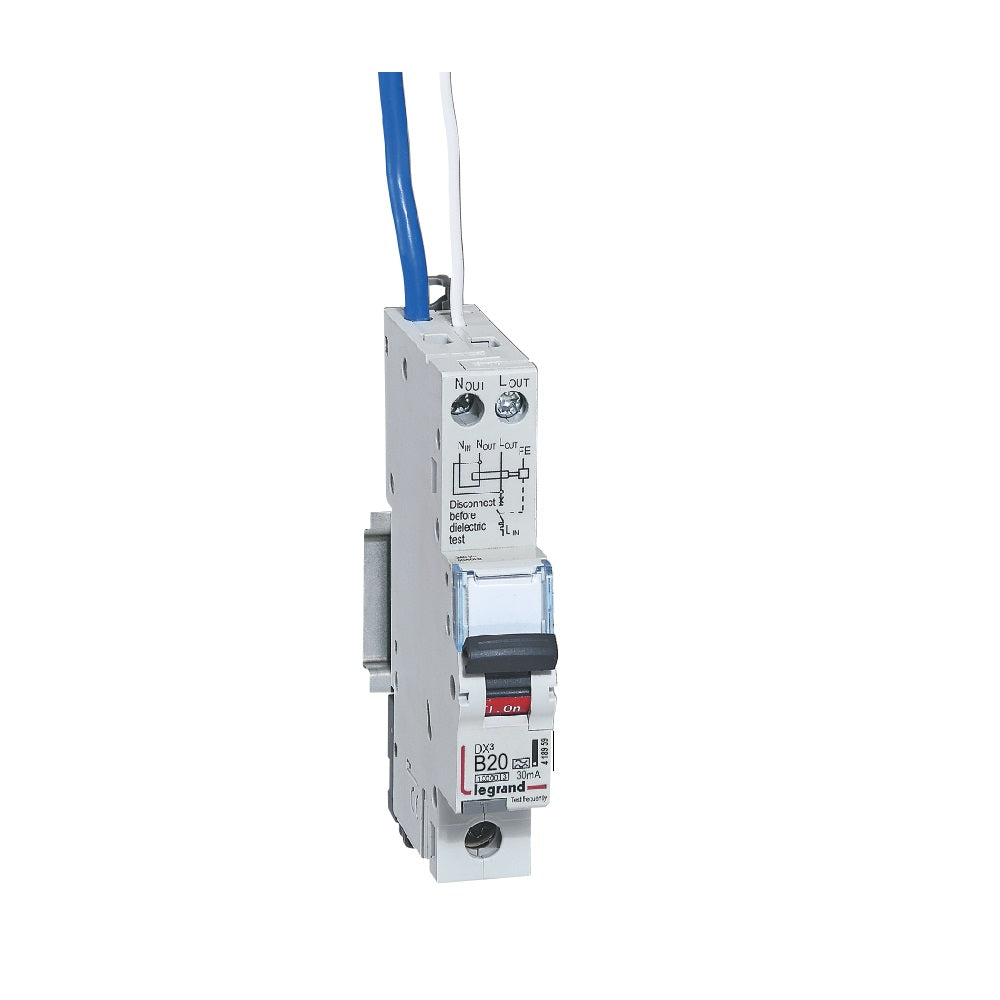

Legrand DX³ RCBO B20 1pol 30mA type-A 1M 240V 10KA

Denne DX³ RCBO kombiafbryder B20 1pol blå-N 30mA type-A 1M 6000/10KA er en essentiel komponent inden for beskyttelse af elektriske installationer. Som en DIN-skinne monteret termomagnetisk afbryder og fejlstrømsafbryder i én enhed, er den designet til at Ceskytte ledningsinstallationer og Crugsgenstande mod overbelastning, kortslutning og AC og DC fejlstrømme (type-A). Med sin robuste konstruktion er den velegnet til anvendelse i systemer, der kræver pålidelig afbryder- og fejlstrømsbeskyttelse, og den fungerer som en vigtig del af dit bryder- og koblingsmateriel samt sikringer.

Tekniske specifikationer og funktioner

Denne Legrand DX³ RCBO kombiafbryder med udløserkarakteristik B er designet til at fungere effektivt ved en frekvens på 50/60 Hz og en mærkespænding på 240V AC. Den har én beskyttet pol og et totalt antal poler på 1, hvilket gør den velegnet til enkeltfasede installationer. Med en mærkestrøm på 20A og en nominel fejlstrøm på 0.03A (30mA) type A, tilbyder den hurtig og pålidelig beskyttelse mod både overstrøm og fejlstrømme. Afbryderen har en nominel kortslutningsbrydeevne Icn iht. EN 61009-1 på 10000A (10 kA) og en nominel kortslutte bryde kapacitet IEC 60947-2 på 10 kA, hvilket indikerer dens robusthed under kortslutningsforhold. Den er udstyret med en aflåsningsmekanisme, har en indbygningsdybde på 74.4 mm og en modul-bredde på 1. Kapslingsklasse IP20 sikrer beskyttelse mod faste genstande større end 12.5 mm. Produktet er beregnet til et omgivelsestemperaturområde under drift fra -25 til 70 grader Celsius, har en forureningsgrad på 2 og en energibegrænsningsklasse 3. Den nominelle isolationsspænding Ui er 500V, og den nominelle impulsspænding (Uimp) er 4000V. Den understøtter et maksimalt ledertværsnit for flertrådet kabel på 0.75 til 10 mm2 og entrådet kabel på 0.75 til 16 mm2.

• Kombineret termo-magnetisk afbryder og fejlstrømsafbryder (RCBO) for omfattende beskyttelse.
• Beskyttelse mod overbelastning, kortslutning samt AC og DC fejlstrømme (Type A).
• Udløserkarakteristik B med en mærkestrøm på 20A og nominel fejlstrøm på 30mA.
• Høj kortslutningsbrydeevne på 10 kA (både IEC 60947-2 og EN 61009-1).
• Kompakt design med 1 modul-bredde og integreret aflåsningsmekanisme.
• Velegnet til ledertværsnit op til 16 mm2 for entrådet kabel.

Produktet er fremstillet af Legrand, en anerkendt producent inden for elektrisk udstyr, og lever op til de gældende standarder som IEC 60947-2 og EN 61009-1, hvilket garanterer en sikker og effektiv funktion i dit elektriske system.

Spørgsmål: Hvilken type fejlstrøm beskytter denne kombiafbryder imod?
Denne kombiafbryder beskytter mod både AC og pulserende DC fejlstrømme, da den er af type A.

Spørgsmål: Er der en aflåsningsmekanisme på denne RCBO?
Ja, denne kombiafbryder er udstyret med en integreret aflåsningsmekanisme.

Spørgsmål: Hvor mange poler har denne kombiafbryder?
Den har 1 beskyttet pol og et totalt antal på 1 pol, hvilket gør den egnet til enkeltfasede installationer.
