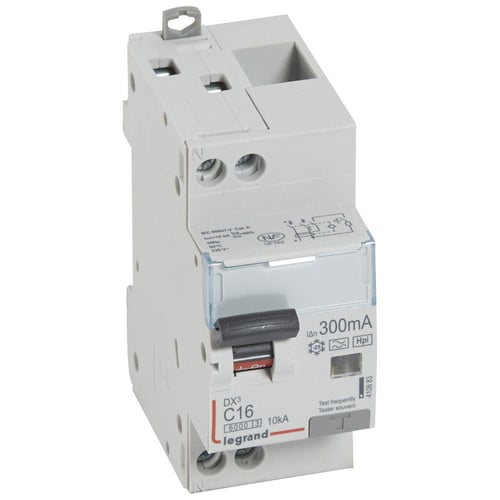

Legrand DX³ RCBO kombiafbryder C16 1pol+N 300mA type-F 2M 6kA

Den Legrand DX³ RCBO kombiafbryder C16 1pol+N 300mA type-F er en essentiel komponent for sikkerheden i elektriske installationer. Denne kombiafbryder er en kombineret DIN skinne monteret termomagnetisk afbryder og fejlstrømsafbryder, designet til at beskytte ledningsinstallationer og brugsgenstande mod overbelastning, kortslutning og fejlstrømme. Med sin type-F fejlstrømsbeskyttelse, der dækker AC og pulserende DC fejlstrømme, sikrer den en omfattende beskyttelse i både private og kommercielle miljøer. Den er ideel til anvendelse i tavler, hvor der kræves pålidelig og effektiv beskyttelse mod diverse elektriske fejl.

Tekniske specifikationer for DX³ RCBO

Denne Legrand DX³ RCBO kombiafbryder er konstrueret til en mærkespænding på 230 V og en mærkestrøm på 16 A, hvilket gør den egnet til standard installationer. Den har en nominel fejlstrøm på 0.3 A og en udløserkarakteristik C, som sikrer hurtig reaktion ved fejl. Med 1 beskyttet pol og 2 totale poler, samt en modul-bredde på 2, er den kompakt og let at integrere i DIN-skinner. Enheden opererer med AC spænding ved en frekvens på 50 Hz og har en kapslingsklasse på IP20, hvilket giver grundlæggende beskyttelse mod faste fremmedlegemer. Den tilhører energibegrænsningsklasse 3 og har en nominel kortslutningsstrøm på 6 kA i henhold til EN 61009 samt en nominel kortslutningsbrydeevne Icn på 6 kA iht. EN 61009-1. Den understøtter et maksimalt ledertværsnit på 0.75 - 16 mm² for entrådede ledere og 0.75 - 10 mm² for flertrådede ledere. Med en indbygningsdybde på 44 mm og mulighed for indmuringsmontage, tilbyder den fleksible installationsmuligheder. Yderligere funktioner inkluderer en aflåsningsmekanisme, fejludløserbeskyttelse og parallel omkobling af N-neutral.

• Avanceret fejlstrømsbeskyttelse: Type F fejlstrømstype beskytter mod både AC og pulserende DC fejlstrømme, hvilket sikrer bred sikkerhed.
• Effektiv overstrømsbeskyttelse: Udløserkarakteristik C og en mærkestrøm på 16 A giver pålidelig beskyttelse mod overbelastning og kortslutning.
• Kompakt og fleksibel montering: Med en modul-bredde på 2 og mulighed for indmuringsmontage, er den nem at installere i diverse eltavler.
• Forbedret sikkerhed: Inkluderer en aflåsningsmekanisme og fejludløserbeskyttelse for at øge sikkerheden under drift og vedligeholdelse.
• Robust konstruktion: Med en nominel kortslutningsbrydeevne på 6 kA iht. EN 61009-1, er den bygget til at modstå krævende forhold.
• Bred kompatibilitet: Understøtter et bredt spektrum af ledertværsnit, fra 0.75 mm² til 16 mm² for entrådede og 0.75 mm² til 10 mm² for flertrådede ledere.

Legrand, en anerkendt producent inden for elektrisk udstyr, står bag denne DX³ RCBO kombiafbryder. Produktets engagement i miljøansvar understreges af en deklareret CO2-udledning på 1,26 kg under produktionen, dokumenteret gennem en EPD (Environmental Product Declaration).

Spørgsmål: Hvad er fejlstrømstypen for denne kombiafbryder?
Fejlstrømstypen er F, hvilket betyder, at den beskytter mod både AC og pulserende DC fejlstrømme.

Spørgsmål: Hvilken mærkestrøm og spænding er denne afbryder designet til?
Den er designet til en mærkestrøm på 16 A og en mærkespænding på 230 V (AC, 50 Hz).

Spørgsmål: Kan denne kombiafbryder installeres i en væg?
Ja, den understøtter indmuringsmontage og har en indbygningsdybde på 44 mm.
