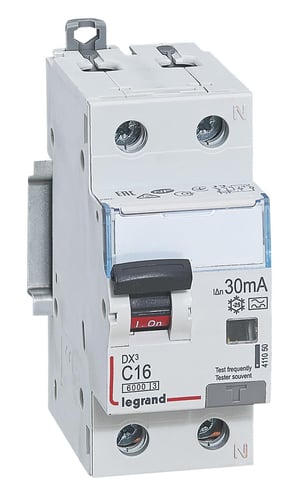

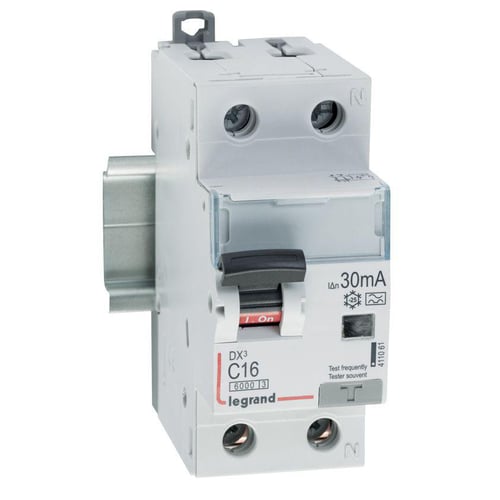

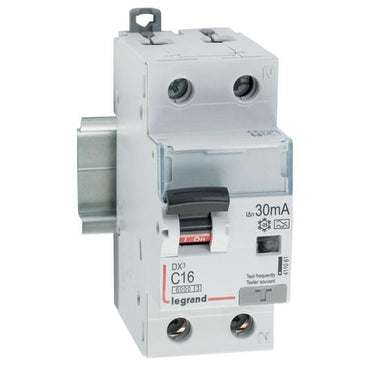

Legrand DX³ RCBO kombiafbryder C16 1P+N 30mA A 2M 230V 6kA

Denne DX³ RCBO kombiafbryder C16 1pol+N 30mA type-A 2M 6000/6KA fra Legrand er en essentiel komponent inden for brydere og koblingsmateriel. Som en kombineret DIN skinne monteret termomagnetisk afbryder og fejlstrømsafbryder, beskytter den effektivt ledningsinstallationer og tilsluttede brugsgenstande mod en række elektriske farer. Den er designet til at sikre optimal sikkerhed ved at forhindre overbelastning, kortslutning og fejlstrømme, herunder både AC og pulserende DC fejlstrømme (type-A). Dette gør den til et pålideligt valg i kategorien kombiafbrydere og sikringer.

Tekniske specifikationer og funktioner

Denne Legrand DX³ RCBO kombiafbryder er designet til en mærkespænding på 230 V AC ved en frekvens på 50 Hz og har en mærkestrøm på 16 A. Den tilbyder beskyttelse for 1 pol plus neutral, med i alt 2 poler, og understøtter parallel omkobling af N-neutral. Med en nominel fejlstrøm på 0.03 A (30mA) og fejlstrømstype A, sikrer den hurtig reaktion på pulserende DC fejlstrømme samt traditionelle AC fejlstrømme. Afbryderen har en udløserkarakteristik C og en nominel kortslutningsbrydeevne på 6 KA, både i henhold til IEC 60947-2 og EN 61009-1. Den har en modulbredde på 2 moduler og en indbygningsdybde på 44 mm, hvilket gør den egnet til indmuringsmontage. Kapslingsklassen er IP20, og den understøtter ledertværsnit fra 0.75 til 16 kvadratmillimeter for entrådede ledere og 0.75 til 10 kvadratmillimeter for flertrådede ledere. Energibegrænsningsklasse 3 vidner om dens effektivitet i at minimere skader ved kortslutning. Forureningsgraden er 2, og produktet er udstyret med en aflåsningsmekanisme for øget sikkerhed. Produktionen af dette produkt har et CO2-aftryk på 1,26 kg (EPD).

• Kombineret termo-magnetisk afbryder og fejlstrømsafbryder i én enhed.
• Effektiv beskyttelse mod overbelastning, kortslutning og AC samt pulserende DC fejlstrømme (type-A).
• Udstyret med en praktisk aflåsningsmekanisme for øget sikkerhed.
• Kompakt design med en modulbredde på 2, ideel til DIN-skinne montage.
• Høj nominel kortslutningsbrydeevne på 6 KA sikrer robusthed ved fejl.
• Understøtter et bredt spektrum af ledertværsnit, fra 0.75 til 16 kvadratmillimeter for entrådet og 0.75 til 10 kvadratmillimeter for flertrådet ledere.

Dette Legrand produkt er en del af den anerkendte DX3 RCBO produktserie, som er udviklet i henhold til internationale standarder som IEC 60947-2 og EN 61009-1. Med dokumenteret energibegrænsningsklasse 3 og en EPD (Environmental Product Declaration), der viser et CO2-aftryk på 1,26 kg, er dette en gennemtænkt løsning, der kombinerer funktionalitet med et hensyn til miljøet.

Spørgsmål: Hvad betyder fejlstrømstype A for denne kombiafbryder?
Fejlstrømstype A betyder, at afbryderen er i stand til at detektere og beskytte mod både sinusformede AC fejlstrømme og pulserende DC fejlstrømme, hvilket sikrer en omfattende beskyttelse af installationer og brugsgenstande.

Spørgsmål: Hvad indebærer udløserkarakteristik C?
Udløserkarakteristik C indikerer, at afbryderen udløser ved et kortslutningsstrømniveau mellem 5 og 10 gange den nominelle mærkestrøm. Dette gør den velegnet til generel beskyttelse af kredsløb med typiske belastninger som belysning og stikkontakter.

Spørgsmål: Hvad er formålet med den indbyggede aflåsningsmekanisme?
Aflåsningsmekanismen giver mulighed for at låse kombiafbryderen i en bestemt position, hvilket forhindrer utilsigtet betjening. Dette er en vigtig sikkerhedsfunktion under vedligeholdelse eller når en kreds skal forblive frakoblet.
