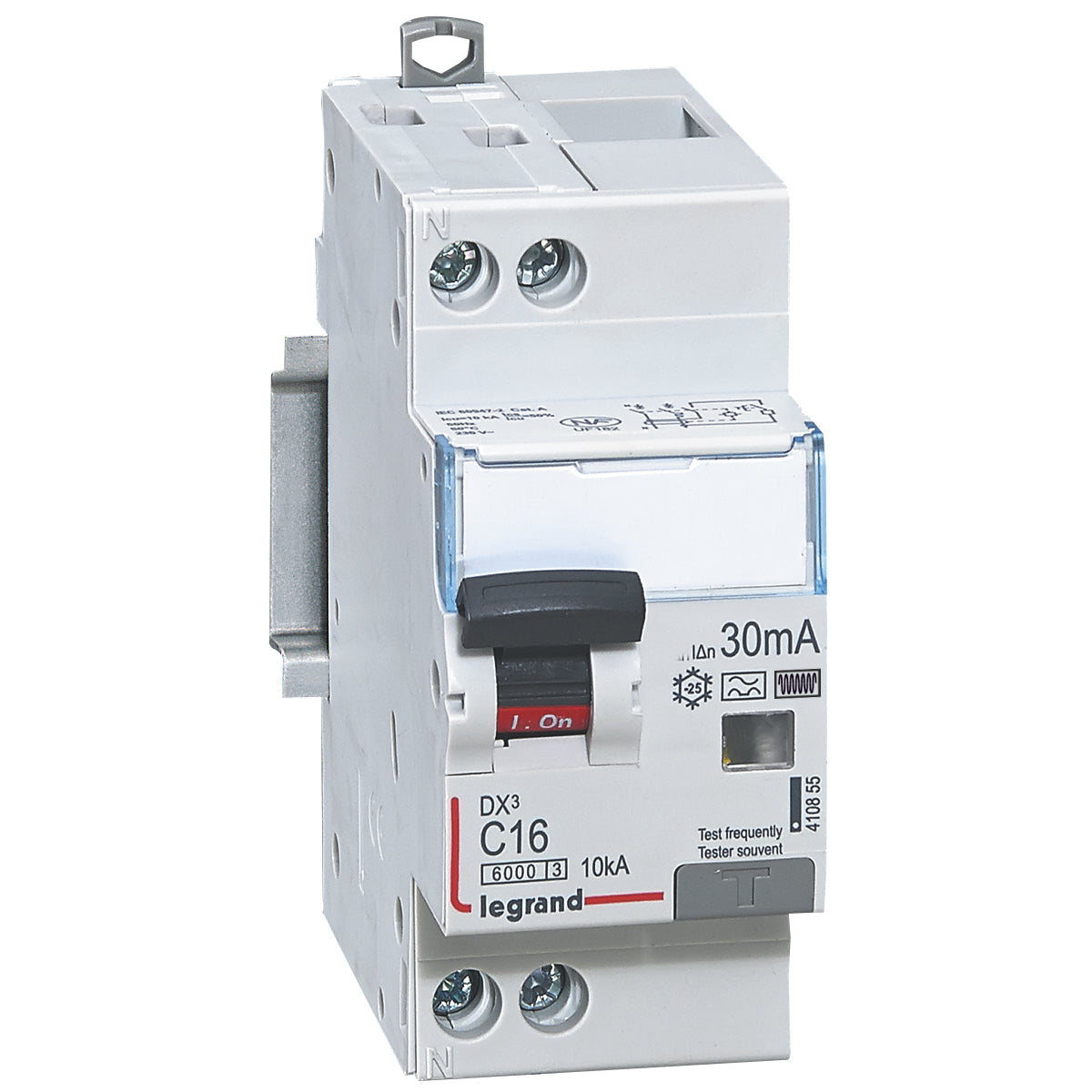

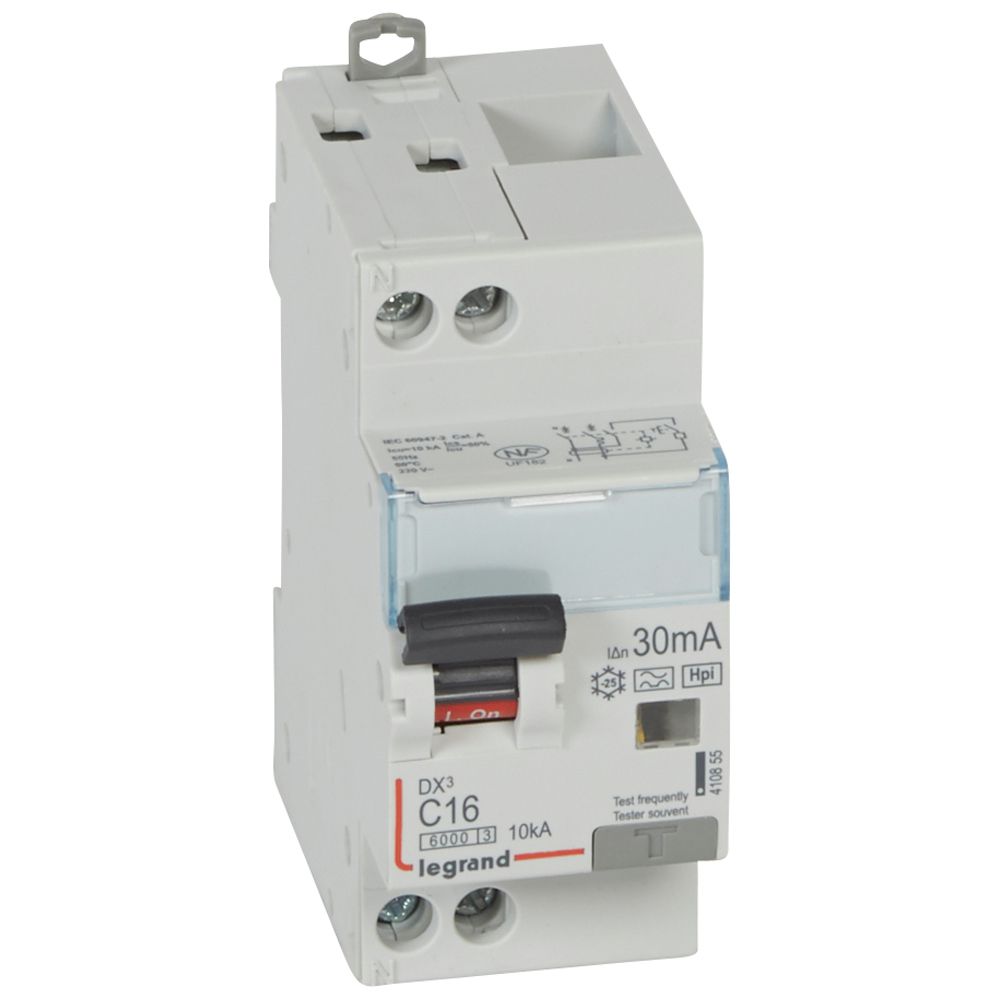

Legrand DX³ RCBO kombiafbryder C16 1P+N 30mA type F 2M 6kA

DX³ RCBO kombiafbryder C16 1pol+N 30mA type-F 2M 6000/6KA er en avanceret kombinationsafbryder, der effektivt beskytter elektriske installationer. Denne DIN-skinne monterede termomagnetiske afbryder og fejlstrømsafbryder er designet til at sikre ledningsinstallationer og tilsluttede brugsgenstande mod de potentielle farer ved overbelastning, kortslutning og AC- og DC-fejlstrømme. Den er ideel til brug i både private og kommercielle miljøer, hvor pålidelig beskyttelse mod elektriske fejl er afgørende. Med sin type-F fejlstrømsbeskyttelse er den særligt velegnet til kredsløb, der forsyner udstyr med enfasede frekvensomformere eller pulserende jævnstrømme, hvilket giver en bredere beskyttelse end standard type-A afbrydere. Den er en del af kategorien kombiafbrydere (RCBO) og brydere og koblingsmateriel, og kan også findes under relaterede produkter som sikringer.

Avanceret beskyttelse med DX³ RCBO kombiafbryder

Denne DX³ RCBO kombiafbryder fra Legrand er en robust løsning med en mærkestrøm på 16 A og en mærkespænding på 230 V AC ved 50 Hz. Den er designet med 1 beskyttet pol og 2 totale poler, hvilket muliggør parallel omkobling af N-neutral. Med en udløserkarakteristik C og en nominel fejlstrøm på 0.03 A (30mA) tilbyder den hurtig og præcis fejludløserbeskyttelse. Produktet har en modulbredde på 2, en indbygningsdybde på 44 mm og understøtter indmuringsmontage. Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, og den nominelle kortslutningsstrøm i forhold til EN 61009 er også 6 kA, med en nominel kortslutte bryde kapacitet IEC 60947-2 på 10 kA. Energibegrænsningsklassen er 3, og forureningsgraden er 2. Den maksimale ledertværsnit for flertrådet kabel er 0.75 til 10 mm², og for entrådet kabel 0.75 til 16 mm². Kapslingsklassen er IP20. Produktets dimensioner er 108 mm i længden, 86 mm i bredden og 41 mm i højden, med en vægt på 0.187 kg.

• Integreret beskyttelse mod overbelastning, kortslutning og type-F fejlstrømme.
• Med aflåsningsmekanisme for øget sikkerhed.
• Nominel kortslutningsbrydeevne på 6 kA (EN 61009-1) og 10 kA (IEC 60947-2).
• Kompakt design med 2 modul-bredde og understøtter indmuringsmontage.
• Velegnet til ledertværsnit fra 0.75 mm² til 16 mm².
• CO2 aftryk på 1,26 kg (EPD) for produktion.

Denne kombiafbryder er produceret af Legrand, en anerkendt producent inden for elektrisk udstyr, og er designet til at opfylde strenge internationale standarder som EN 61009-1 og IEC 60947-2, hvilket sikrer en pålidelig og langvarig funktion i dit elektriske system.

Spørgsmål: Hvad betyder "type-F" for fejlstrømstypen?
Denne kombiafbryder er designet til at detektere AC-fejlstrømme, pulserende DC-fejlstrømme og fejlstrømme med glatte DC-komponenter, hvilket giver en udvidet beskyttelse sammenlignet med type-A afbrydere.

Spørgsmål: Hvad er forskellen på 6 kA og 10 kA kortslutningsbrydeevne?
Produktet har en nominel kortslutningsbrydeevne på 6 kA i henhold til EN 61009-1 og 10 kA i henhold til IEC 60947-2. Disse standarder specificerer forskellige testbetingelser for at vurdere afbryderens evne til at bryde en kortslutning sikkert.

Spørgsmål: Hvilke ledertværsnit kan denne kombiafbryder håndtere?
Den kan håndtere flertrådede ledere med et tværsnit fra 0.75 til 10 mm² og entrådede ledere med et tværsnit fra 0.75 til 16 mm².
