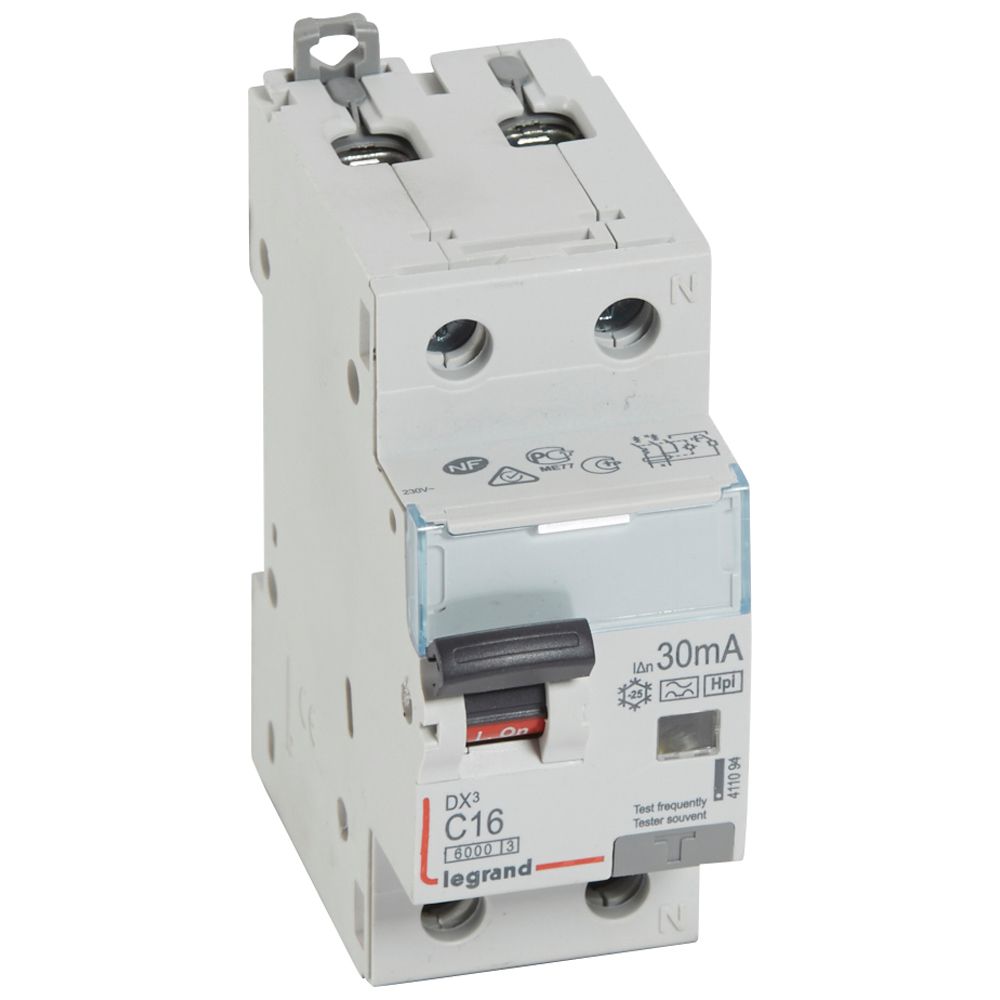

Legrand DX³ RCBO C16 1P+N 30mA Type-F 2M kombiafbryder

DX³ RCBO kombiafbryderen C16 1pol+N 30mA type-F 2M 6000/6KA er en avanceret DIN-skinne monteret termomagnetisk afbryder og fejlstrømsafbryder i én enhed. Denne kombiafbryder er designet til at give omfattende beskyttelse af ledningsinstallationer og tilsluttede brugsgenstande ved effektivt at afbryde strømmen i tilfælde af overbelastning, kortslutning og forskellige typer af fejlstrømme, herunder AC, pulserende DC og glat DC fejlstrømme. Med sin Type-F fejlstrømskarakteristik sikrer den pålidelig drift og høj sikkerhed i moderne elektriske installationer, hvor der kan forekomme både AC og DC fejlstrømme.

Tekniske specifikationer og funktioner

Denne kombiafbryder, en del af kategorien kombiafbrydere (RCBO) og brydere og koblingsmateriel, er specificeret med en mærkestrøm på 16 A og en udløserkarakteristik C. Den er beregnet til en mærkespænding på 230 V AC ved 50 Hz. Den nominelle fejlstrøm er 0,03 A (30 mA), og med sin Fejlstrømstype F tilbyder den forbedret beskyttelse mod pulserende og glatte DC fejlstrømme, udover de mere almindelige AC fejlstrømme. Produktet har en modulbredde på 2 og en indbygningsdybde på 44 mm, hvilket gør den velegnet til standard DIN-skinne montage. Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, og den nominelle kortslutte bryde kapacitet iht. IEC 60947-2 er 10 kA, med en energibegrænsningsklasse 3. Kapslingsklassen er IP20, og den understøtter både entrådet (0,75 - 16 mm²) og flertrådet (0,75 - 10 mm²) ledertværsnit. Den har 1 beskyttet pol og 2 totale poler med parallel omkobling af N-neutral.

• Kombineret beskyttelse mod overbelastning, kortslutning og fejlstrømme.
• Avanceret Type-F fejlstrømsbeskyttelse, der dækker AC, pulserende DC og glat DC fejlstrømme.
• Med aflåsningsmekanisme for øget sikkerhed og forhindring af utilsigtet betjening.
• Kompakt 2-modul design med en indbygningsdybde på 44 mm, ideel til DIN-skinne montage.
• Høj brydekapacitet på 6 kA i henhold til EN 61009-1 og 10 kA i henhold til IEC 60947-2.
• Parallell omkobling af N-neutral for fleksible installationsmuligheder.

Fremstillet af Legrand, en globalt anerkendt producent af elektrisk materiel, er denne kombiafbryder et udtryk for pålidelig ingeniørkunst. Med en forureningsgrad på 2 og et dokumenteret CO2-aftryk under produktion på 1,26 kg (EPD), understøtter produktet både sikkerhed og miljøbevidsthed.

Spørgsmål: Hvad er fordelen ved en Type-F fejlstrømsafbryder?
En Type-F fejlstrømsafbryder beskytter ikke kun mod AC fejlstrømme, men også mod pulserende DC og glat DC fejlstrømme. Dette gør den særligt egnet til installationer, hvor udstyr med frekvensomformere eller ensrettere, som f.eks. moderne husholdningsapparater og elbilopladere, kan generere disse typer af fejlstrømme.

Spørgsmål: Hvad betyder C16 for denne kombiafbryder?
C16 angiver, at kombiafbryderen har en mærkestrøm på 16 Ampere og en udløserkarakteristik C. Karakteristik C betyder, at afbryderen udløser ved en kortslutningsstrøm mellem 5 og 10 gange mærkestrømmen, hvilket er standard for almindelige forbrugere og belysning.

Spørgsmål: Hvilken kapslingsklasse har produktet?
Produktet har en kapslingsklasse på IP20. Dette betyder, at det er beskyttet mod faste genstande større end 12,5 mm, men har ingen særlig beskyttelse mod vand. Det er derfor beregnet til indendørs brug i tørre miljøer.
