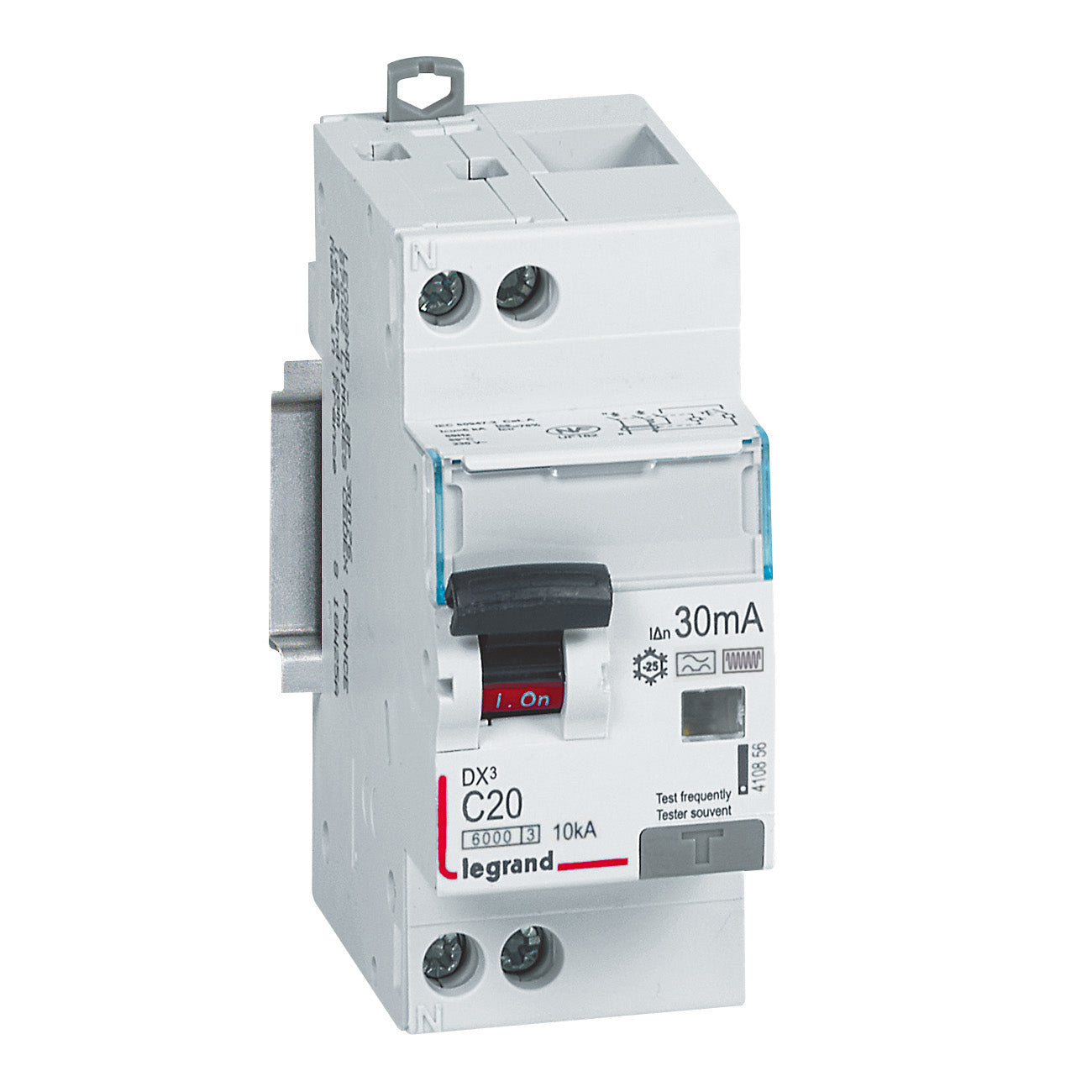

Legrand DX³ RCBO kombiafbryder C20 1pol+N 30mA F 230V

Denne Legrand DX³ RCBO kombiafbryder C20 1pol+N 30mA type-F 2M 6000/6KA er en essentiel komponent designet til at sikre elektriske installationer i både private og industrielle miljøer. Som en kombineret DIN-skinne monteret termomagnetisk afbryder og fejlstrømsafbryder beskytter den effektivt ledningsinstallationer og tilsluttede brugsgenstande. Den yder omfattende beskyttelse mod overbelastning, kortslutning samt AC og pulserende DC fejlstrømme. Med sin avancerede type-F fejlstrømstype er denne kombiafbryder særligt velegnet til at beskytte kredsløb, hvor der anvendes udstyr med frekvensomformere eller anden elektronik, der kan generere glatte DC-fejlstrømme, hvilket sikrer en højere grad af sikkerhed og driftsstabilitet for dine systemer.

Avanceret beskyttelse for dine installationer

Denne Legrand DX³ RCBO kombiafbryder er konstrueret til at levere robust og pålidelig beskyttelse. Med en mærkestrøm på 20 A og en nominel fejlstrøm på 0.03 A (30 mA) sikrer den hurtig afbrydelse ved potentielt farlige fejlstrømme. Den opererer på en mærkespænding på 230 V AC ved en frekvens på 50 Hz og har en udløserkarakteristik C, som er standard for almindelige forbrugere. Enheden har en modulbredde på 2 og en indbygningsdybde på 44 mm, hvilket gør den nem at integrere i standard DIN-skinnemontager. Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, og den har en energibegrænsningsklasse 3, hvilket minimerer skader ved kortslutning. Forbindelse er fleksibel med et maksimalt ledertværsnit på 0.75 - 16 mm2 for entrådede ledere og 0.75 - 10 mm2 for flertrådede ledere. Enheden beskytter 1 pol og har i alt 2 poler (1pol+N), hvilket er ideelt for enfasede installationer.

• Type-F fejlstrømsbeskyttelse, der dækker både AC og pulserende DC fejlstrømme for udvidet sikkerhed.
• Inkluderer en aflåsningsmekanisme for øget sikkerhed og forhindring af utilsigtet betjening.
• Mulighed for parallel omkobling af N-neutral for fleksibel installation.
• Integreret fejludløserbeskyttelse sikrer pålidelig afbrydelse ved fejl.
• Robust konstruktion med en kapslingsklasse på IP20.
• Velegnet til indmuringsmontage, hvilket giver installationsfleksibilitet.

Legrand er en førende og anerkendt producent inden for elektrisk udstyr, og denne DX³ RCBO kombiafbryder afspejler deres engagement i at levere innovative og sikre løsninger. Med en deklareret CO2-udledning på 1,26 kg (EPD) under produktionen viser produktet også et hensyn til miljøet, hvilket understreger Legrands ansvarlighed.

Spørgsmål: Hvad er fordelen ved en type-F fejlstrømsafbryder sammenlignet med en type-A?
En type-F fejlstrømsafbryder er en forbedret version af type-A. Udover at detektere AC og pulserende DC fejlstrømme, kan type-F også detektere blandede frekvenser og glatte DC-fejlstrømme op til 10 mA, hvilket gør den mere egnet til beskyttelse af kredsløb med udstyr som frekvensomformere eller varmepumper.

Spørgsmål: Hvad betyder udløserkarakteristik C for denne afbryder?
Udløserkarakteristik C indikerer, at afbryderen udløses ved 5-10 gange dens mærkestrøm (In) ved kortslutning. Denne karakteristik er almindelig og velegnet til beskyttelse af almindelige forbrugere som lyskredse og stikkontakter.

Spørgsmål: Hvilken rolle spiller aflåsningsmekanismen?
Aflåsningsmekanismen giver mulighed for at låse afbryderen i en specifik position, typisk "frakoblet". Dette forhindrer utilsigtet genindkobling under vedligeholdelse eller reparation, hvilket øger sikkerheden for det personale, der arbejder med installationen.
