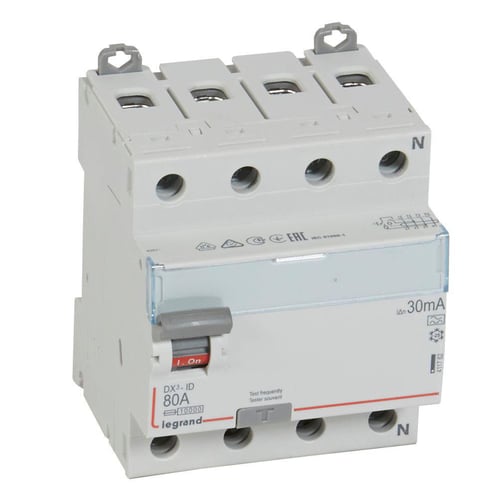

Legrand DX³ fejlstrømsafbryder 80A 4pol 30mA type A 4M 10KA

Denne DX³ RCCB fejlstrømsafbryder fra Legrand er en essentiel komponent for sikkerheden i dine elektriske installationer. Som en DIN skinne monteret fejlstrømsafbryder, der er en del af HPFI og fejlstrømsafbryder kategorien, er den designet til at beskytte både ledningsinstallationer og tilsluttede brugsgenstande mod fejlstrømme. Med sin type-A fejlstrømstype sikrer den pålidelig beskyttelse mod AC fejlstrømme og pulserende DC fejlstrømme. Udover sin primære beskyttelsesfunktion kan denne 4-polede afbryder med en mærkestrøm på 80A og en nominel fejlstrøm på 30mA også anvendes til effektivt at styre og isolere installationen, hvilket giver øget fleksibilitet i systemdesignet.

Tekniske specifikationer og anvendelse

Denne fejlstrømsafbryder er designet til en mærkespænding på 400V AC og opererer ved en frekvens på 50 Hz. Den nominelle isolationsspænding (Ui) er 500V, og den nominelle mærkespænding (Uimp) er 4 kV, hvilket understreger dens robusthed. Med en mærkestrøm på 80A og en nominel fejlstrøm på 0.03A (30mA) tilbyder den hurtig respons ved fejl. Kortslutningsbrydeevnen er 10 kA, og den betingede nominelle kortslutningsstrøm er 0.25 kA. Ledertværsnit kan tilsluttes fra 0.75 mm² op til 50 mm² for entrådede ledere og op til 35 mm² for flertrådede ledere, hvilket giver bred anvendelighed. Afbryderen er 4-polet, har en modulbredde på 4 og en indbygningsdybde på 44 mm. Den er nem at montere på en DIN-skinne og har en kapslingsklasse på IP20. Driftstemperaturen spænder fra minus 25 til plus 60 grader Celsius, og forureningsgraden er 2. En praktisk aflåsningsmekanisme er inkluderet, og der er mulighed for udvidelse af funktionaliteten. Produktet vejer 0.366 kg og har en RAL-farve (beslægtet) på 7035.

• Effektiv beskyttelse mod AC og pulserende DC fejlstrømme med type-A teknologi.
• Høj mærkestrøm på 80A og en nominel fejlstrøm på 30mA for hurtig og pålidelig afbrydelse.
• Nem og sikker installation med DIN-skinne montering og 4-polet design.
• Robust og holdbar konstruktion med en kortslutningsbrydeevne på 10 kA.
• Praktisk aflåsningsmekanisme og mulighed for fremtidig udvidelse af systemet.
• Bredt driftstemperaturområde fra minus 25 grader Celsius til plus 60 grader Celsius.

Denne DX³ RCCB fejlstrømsafbryder er produceret af Legrand, en anerkendt producent inden for elektrisk udstyr. Produktets miljøpåvirkning er dokumenteret med 1,34 kg CO2 (EPD) for produktionen, hvilket afspejler Legrands engagement i gennemsigtighed og bæredygtighed.

Spørgsmål: Hvilken fejlstrømstype beskytter denne afbryder mod?
Den beskytter mod type-A fejlstrømme, hvilket inkluderer både AC fejlstrømme og pulserende DC fejlstrømme.

Spørgsmål: Hvad er mærkestrømmen og den nominelle fejlstrøm for denne fejlstrømsafbryder?
Mærkestrømmen er 80A, og den nominelle fejlstrøm er 0.03A (30mA).

Spørgsmål: Hvordan monteres denne fejlstrømsafbryder?
Den er designet til DIN-skinne montering, hvilket gør installationen ligetil i standard eltavler.
