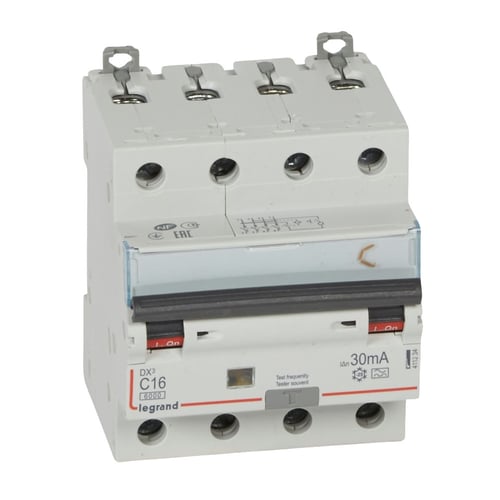

Legrand DX3 Kombiafbryder 16A 30mA 4P C 6/10kA Type A

Denne DX3 Kombi C 16A 30mA 4 polet kombiafbryder fra Legrand er en essentiel komponent inden for moderne elektriske installationer, der tilbyder omfattende beskyttelse af både personer og udstyr. Som en type A RCBO kombinerer den funktionerne fra en automatsikring og en fejlstrømsafbryder i én enhed, hvilket sikrer optimal sikkerhed mod overbelastning, kortslutning og jordfejl. Den er velegnet til en bred vifte af applikationer, fra boliginstallationer til mere krævende industrielle miljøer, hvor pålidelig afbrydelse og beskyttelse er afgørende for at opretholde en sikker drift og forhindre skader på elektriske systemer. Med sin C-kurve udløserkarakteristik er den designet til at håndtere belastninger med moderate indkoblingsstrømme effektivt.

Avancerede funktioner og nem installation

Denne Legrand kombiafbryder er konstrueret med en robust brydeevne, der lever op til standarderne EN/IEC 60898-1 med 10kA for boliginstallationer og EN/IEC 60947-2 med 16kA for industrielle applikationer, hvilket understreger dens alsidighed og sikkerhed. Den er designet til en mærkespænding på 230/400V AC og har en mærkestrøm på 16A med en C-kurve udløserkarakteristik, der reagerer ved mellem 5 til 10 gange den nominelle strøm. Terminalerne understøtter tilslutning af ledere fra 1,5 til 35 mm² uden tylle eller op til 25 mm² med tylle, og et tilspændingsmoment på 2,5 Nm (mini 2 Nm, maxi 3 Nm) sikrer en solid og sikker forbindelse. Produktet har en kapslingsklasse på IP20, en forureningsgrad på 2 og en energibegrænsningsklasse på 3. De fysiske dimensioner er 84x78x72 mm med en indbygningsdybde på 44 mm og en modulbredde på 4. Vægten er cirka 0,6 kg. Den nominelle fejlstrøm er 0,03 A, og fejlstrømstypen er A. Frekvensen er 50 Hz. Varmeafledningen per pol varierer afhængigt af strømstyrken, for eksempel 2W ved 16A. Produktet har også en CO2-belastning fra produktion på 2,49 kg (EPD).

• Høj brydeevne på op til 16kA til industriel brug og 10kA til boliginstallationer.
• 4-polet kombiafbryder med Type A fejlstrømsbeskyttelse ved 30mA, sikrer omfattende person- og udstyrsbeskyttelse.
• C-kurve udløserkarakteristik, ideel til applikationer med moderate indkoblingsstrømme.
• Fleksible terminaler, der understøtter ledertværsnit fra 1,5 til 35 mm², med et præcist tilspændingsmoment på 2,5 Nm.
• Udstyret med aflåsningsmekanisme og mulighed for parallel omkobling af N-neutral.
• Kompakt design med en modulbredde på 4 og IP20 kapslingsklasse.

Legrand er en anerkendt producent inden for elektrisk udstyr, og denne kombiafbryder er ingen undtagelse, da den er udviklet i overensstemmelse med strenge internationale standarder som EN/IEC 60898-1, EN/IEC 60947-2 og EN 61009-1. Dette sikrer, at produktet lever op til de højeste krav til sikkerhed og ydeevne i både bolig- og industrimiljøer. Med en dokumenteret CO2-belastning fra produktion på 2,49 kg (EPD) demonstrerer Legrand også en forpligtelse til gennemsigtighed og bæredygtighed.

Spørgsmål: Hvilken brydeevne har denne kombiafbryder?
Denne kombiafbryder har en brydeevne på 10kA i henhold til EN/IEC 60898-1 for boliginstallationer og 16kA i henhold til EN/IEC 60947-2 for industrielle applikationer.

Spørgsmål: Hvilken type fejlstrømsbeskyttelse tilbyder den?
Den tilbyder Type A fejlstrømsbeskyttelse med en nominel fejlstrøm på 0,03 A (30mA), hvilket beskytter mod både sinusformede vekselstrømme og pulserende jævnstrømme.

Spørgsmål: Hvad betyder C-kurve udløserkarakteristik?
C-kurve udløserkarakteristik betyder, at afbryderen udløser ved mellem 5 til 10 gange dens nominelle strøm. Dette gør den velegnet til generelle formål, hvor der kan forekomme moderate indkoblingsstrømme, for eksempel fra lysstofrør eller mindre motorer.
