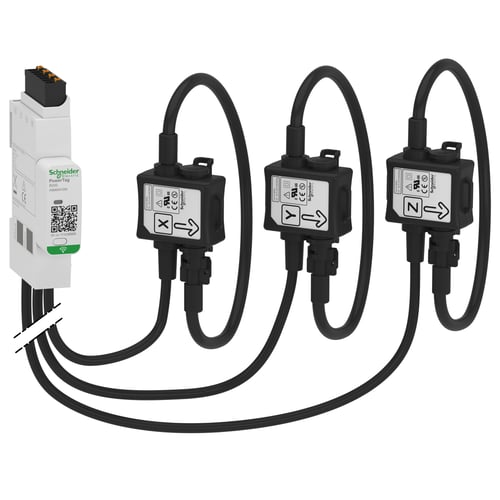

Schneider Electric Energimåler PowerTag Energy Rope 200A, 3P/3P+N

Energimåler PowerTag Energy R200 PowerTag Rope 200A 3P/3P+N er en avanceret løsning inden for tavlekomponenter, designet til nem og fleksibel energimåling. Denne PowerTag Energy Rope kan håndtere strømme fra 200 A til 2000 A og er ideel til installation i både top- og bundpositioner. Dens fleksible og åbne strømfølere muliggør installation på samleskinner og kabler uden behov for at afbryde lederne, hvilket gør den velegnet til 3P- eller 3P+N-netværk. Den er særligt anbefalet til brug med ComPact NS, MasterPact NT og NW, MasterPact MTZ samt til eftermontering og overvågning af grupper af belastninger.

Fleksibel installation og omfattende måling

Denne Schneider Electric PowerTag Energy Rope er en elektronisk elmåler af typen måletransformator, som er kalibreret og har en nøjagtighedsklasse B. Den måler et bredt spektrum af værdier i overensstemmelse med IEC 61557-12-standarden (PDM-II / DD / K70 / 1). Dette inkluderer aktiv energi (kWh), reaktiv energi (kVARh) og tilsyneladende energi (kVAh) for alle fire kvadranter, både totalt og pr. fase. Desuden registreres aktiv effekt (W), reaktiv effekt (VAR) og tilsyneladende effekt (VA), spændinger (V), strøm (A), frekvens (50-60 Hz) og power faktor (PF). Med en mærkestrøm på 200 A og en maksimalstrøm på 200 A, understøtter den nominelle spændinger fra 173-480 V (L-L) og 100-277 V (N-L) for 4-leder poltyper. Modulet, med en bredde på 18 mm, højde på 105 mm og dybde på 67.5 mm, kan monteres på DIN-skinne eller fastgøres med beslag i tavlen. Dens åbne sensorer kan let installeres omkring ledere, kabler eller samleskinner. En aftagelig fjederterminal letter spændingsvalget og kræver 1 kobbertråd pr. fase med specifikke egenskaber for trådtyper: fast (0,2 til 1,5 mm2), flertrådet (0,2 til 2,5 mm2) og flertrådet med terminalender (0,25 til 1,5 mm2). En særlig funktion er spændingstab alarmen, som sender en alarm og den aktuelle værdi pr. fase, før strømmen afbrydes, og kan suppleres med en overbelastningsalarm, hvis strømmen er højere end den nominelle strøm for den tilhørende beskyttelsesanordning.

• Fleksibel og hurtig installation af strømfølere på samleskinner og kabler uden afbrydelse af ledere.
• Omfattende energimåling af aktiv, reaktiv og tilsyneladende energi samt effekt, spænding, strøm, frekvens og power faktor.
• Indbygget spændingstab alarmfunktion med mulighed for overbelastningsalarm.
• Understøtter 3P- eller 3P+N-netværk med nominelle spændinger fra 100-480 V.
• Kalibreret elmåler med nøjagtighedsklasse B og en kapslingsklasse på IP20.
• Kompakt 18 mm modul, der kan monteres på DIN-skinne eller med beslag i tavlen.

Som et produkt fra Schneider Electric er denne PowerTag Energy Rope kalibreret og godkendt lokalt, hvilket sikrer pålidelige og præcise målinger i overensstemmelse med den angivne nøjagtighedsklasse B og IEC 61557-12-standarden.

Spørgsmål: Hvad afhænger funktionerne af for PowerTag Energy Rope?

De anførte funktioner afhænger af de anvendte koncentratorer eller gateways.

Spørgsmål: Hvordan monteres PowerTag Energy Rope modulet?

Modulet kan monteres på en DIN-skinne eller fastgøres med beslag hvor som helst i en tavle.

Spørgsmål: Hvilke systemer er PowerTag Energy Rope kompatibel med?

Den anbefales primært til ComPact NS, MasterPact NT og NW, MasterPact MTZ, til eftermontering og til grupper af belastninger, men er også egnet til andre enheder med en rating op til 2000 A.
