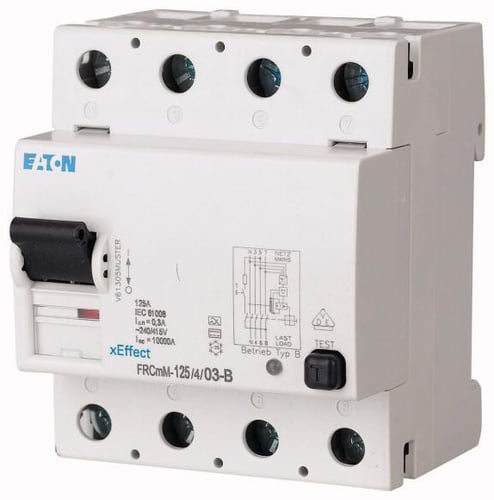

Eaton Fejlstrømsafbryder B AC/DC 4P 125A 300mA FRCMM-125/4/03-B

Den avancerede Eaton fejlstrømsafbryder AC/DC RCCB PFI 4P 125 A 300 mA type B FRCMM-125/4/03-B er en essentiel komponent for sikker og pålidelig elektrisk installation. Denne fejlstrømsafbryder er specielt designet som en type B (AC/DC) enhed, hvilket gør den ideel til brug i forbindelse med installationer, der involverer 3-fasede frekvensomformere med en intern switchfrekvens op til 16KHz. Den giver omfattende beskyttelse mod både AC- og pulserende DC-fejlstrømme samt glatte DC-fejlstrømme, som typisk opstår i moderne elektroniske systemer.

Tekniske specifikationer og anvendelse af fejlstrømsafbrydere

Denne Eaton fejlstrømsafbryder er konstrueret til at håndtere en mærkestrøm på 125 A og en nominel fejlstrøm på 0.3 A (300 mA). Med 4 poler og en mærkespænding på 415 V (AC, 50 Hz) er den velegnet til krævende industrielle og kommercielle applikationer. Den nominelle isolationsspænding Ui er 440 V, og den nominelle mærkespænding (Uimp) er 4. En af de fremtrædende funktioner er den indbyggede transientbeskyttelse (3KA 8/20 μs), som yder ekstra sikkerhed mod spændingsspidser. Fejlstrømsafbryderen har en kortslutningsbrydeevne på 10 og en betinget nominel kortslutningsstrøm på 0.25. Den er designet til montering på DIN-skinne med en modul-bredde på 4 og en indbygningsdybde på 70.5 mm. Ledertilslutning er fleksibel med et maksimalt entrådet tværsnit på 1.5 - 50 og flertrådet tværsnit på 1.5 - 16. Kapslingsklassen er IP20, og den kan operere i et omgivelsestemperaturområde fra -25 til 60 grader Celsius, med en forureningsgrad på 2.

• Type B (AC/DC) fejlstrømsbeskyttelse, der detekterer AC-, pulserende DC- og glatte DC-fejlstrømme.
• Integreret transientbeskyttelse på 3KA (8/20 μs) for øget systempålidelighed.
• Optimal til 3-fasede frekvensomformere med en intern switchfrekvens op til 16KHz.
• Robust konstruktion med IP20 kapslingsklasse og bredt driftstemperaturområde fra -25 til 60 grader Celsius.
• Fleksibel ledertilslutning, der understøtter både entrådet (op til 50) og flertrådet (op til 16) ledertværsnit.
• Nem montering på DIN-skinne, med aflåsningsmekanisme og mulighed for udvidelse.

Eaton er en anerkendt producent inden for elektrisk udstyr, og denne fejlstrømsafbryder er et bevis på deres engagement i innovative og pålidelige løsninger. Produktets design og funktioner er skræddersyet til at opfylde de strenge krav i moderne elektriske installationer, hvor sikkerhed og ydeevne er altafgørende. Den grå farve (RAL-nummer 7035) sikrer en diskret integration i de fleste eltavler. Med et produktions CO2-aftryk på 3,25 kg (Proxy beregnet), afspejler den også en vis bevidsthed om miljøpåvirkning.

Spørgsmål: Hvad betyder fejlstrømstype B, og hvorfor er det vigtigt?
Svar: Fejlstrømstype B indikerer, at afbryderen kan detektere og reagere på AC-fejlstrømme, pulserende DC-fejlstrømme og glatte DC-fejlstrømme. Dette er afgørende i systemer med udstyr som frekvensomformere og solcelleanlæg, hvor glatte DC-fejlstrømme kan forekomme og ikke detekteres af standard type A afbrydere.

Spørgsmål: Hvilke applikationer er denne fejlstrømsafbryder bedst egnet til?
Svar: Denne fejlstrømsafbryder er særligt velegnet til installationer, der anvender 3-fasede frekvensomformere med en intern switchfrekvens op til 16KHz. Den er også ideel til miljøer, hvor der er behov for robust beskyttelse mod transienter og en bred vifte af fejlstrømme, både AC og DC.

Spørgsmål: Hvad er fordelene ved den indbyggede transientbeskyttelse?
Svar: Den indbyggede transientbeskyttelse (3KA 8/20 μs) beskytter tilsluttede kredsløb og udstyr mod skader forårsaget af kortvarige, høje spændingsspidser, f.eks. ved lynnedslag eller koblingsoperationer i nettet. Dette forbedrer systemets samlede pålidelighed og levetid.
