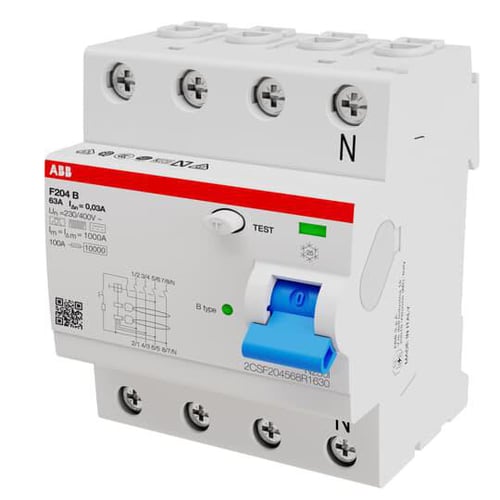

ABB Fejlstrømsrelæ F204 B-63/0,03, 4P, 63A, 30mA, B, 400V

Denne HPFI fejlstrømsafbryder, model Fejlstrømsrelæ F204 B-63/0,03 fra ABB, er en essentiel komponent for elektrisk sikkerhed i både private og industrielle installationer. Med sin evne til at detektere og afbryde fejlstrømme beskytter den effektivt mod elektrisk stød og brandfare forårsaget af defekte installationer eller apparater. Den er designet til at håndtere en mærkestrøm på 63A og en udløsestrøm på 30mA, hvilket gør den velegnet til systemer, der kræver høj følsomhed. Den firepolede konstruktion og Type B-klassificeringen sikrer omfattende beskyttelse i AC/DC-netværk, hvilket er afgørende i moderne elektriske miljøer med komplekse belastninger.

Avanceret beskyttelse med Type B fejlstrømsafbrydere

Dette fejlstrømsrelæ fra ABB’s F200 produktserie er en robust enhed med en mærkespænding på 400V og en nominel isolationsspænding Ui på 440V. Den er designet til montering på en DIN-skinne og har en modul-bredde på 4, med en indbygningsdybde på 69 mm. Kapslingsklassen er IP20, hvilket sikrer beskyttelse mod faste fremmedlegemer større end 12,5 mm. Fejlstrømstype B garanterer detektering af både AC og pulserende DC fejlstrømme, samt glatte DC fejlstrømme, hvilket er afgørende for moderne installationer med elektronisk udstyr. Den kan håndtere et maksimalt entrådet ledertværsnit fra 1 til 25 mm² og operere i et omgivelsestemperaturområde fra -25 til 50 grader Celsius. Med en betinget nominel kortslutningsstrøm på 3 kA og en forureningsgrad på 2, er denne fejlstrømsafbryder bygget til at yde langvarig og pålidelig beskyttelse. Produktet vejer 0.398 kg og har dimensionerne 112 mm (længde), 82 mm (bredde) og 80 mm (højde). Den har en mulighed for udvidelse og en nominel mærkespænding (Uimp) på 4 kV. Produktionen af dette relæ har et CO2-aftryk på 9,44 kg (EPD).

• Type B fejlstrømsdetektering for AC, pulserende DC og glatte DC fejlstrømme.
• 4-polet design sikrer omfattende beskyttelse i komplekse elektriske systemer.
• Høj mærkestrøm på 63A og følsom udløsestrøm på 30mA.
• Nem installation på DIN-skinne med en modul-bredde på 4.
• Robust konstruktion med et driftstemperaturområde fra -25 til 50 grader Celsius.
• Mulighed for udvidelse for øget fleksibilitet i installationen.

Som en del af ABB's anerkendte F200 produktserie er dette fejlstrømsrelæ fremstillet til at opfylde strenge internationale standarder for elektrisk sikkerhed. Dets specifikationer, såsom en nominel isolationsspænding på 440V og en betinget nominel kortslutningsstrøm på 3 kA, vidner om en enhed, der er bygget til at modstå krævende forhold og yde langvarig, stabil beskyttelse.

Spørgsmål: Hvad betyder det, at fejlstrømsrelæet er af Type B?
Type B fejlstrømsafbrydere er designet til at detektere og afbryde fejlstrømme af AC, pulserende DC og glatte DC typer. Dette gør dem ideelle til installationer med udstyr, der producerer glatte DC fejlstrømme, såsom frekvensomformere, solcelleanlæg og elbilopladere, hvor standard Type A relæer ikke er tilstrækkelige.

Spørgsmål: Hvilke spændingstyper kan dette fejlstrømsrelæ håndtere?
Dette fejlstrømsrelæ er specificeret til en mærkespænding på 400V og er egnet til brug i både AC og DC netværk, som angivet af "400V AC/DC" i produktbeskrivelsen.

Spørgsmål: Hvad er kapslingsklassen, og kan relæet bruges udendørs?
Kapslingsklassen er IP20, hvilket betyder, at relæet er beskyttet mod faste genstande større end 12,5 mm, men ikke mod vand. Det er derfor ikke egnet til udendørs brug uden yderligere beskyttelse mod vejr og fugt.
