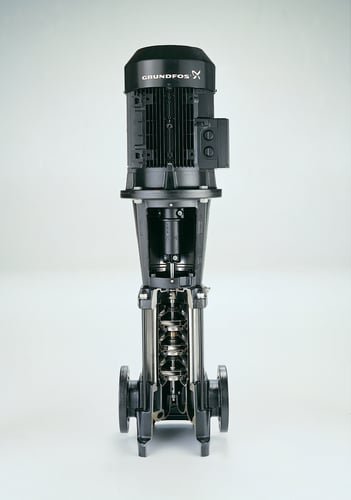

Grundfos CR 64-1-1 Centrifugalpumpe, Støbejern, DN 100, 4kW

Grundfos centrifugalpumpe CR 64-1-1 A-F-A-E-HQQE er en vertikal, normalsugende, in-line flertrins-centrifugalpumpe designet til effektiv væsketransport i en bred vifte af applikationer. Denne CR 64-1-1 model er ideel til installation i røranlæg og kan nemt monteres på et fundament, hvilket sikrer en stabil og pålidelig drift. Pumpen er en del af Grundfos' anerkendte CR-serie, som er kendt for sin robusthed og ydeevne inden for centrifugalpumpeteknologi.

Tekniske specifikationer for Grundfos CR 64-1-1

Pumpen leverer et nominelt flow på 64 kubikmeter per time med en nominel løftehøjde på 14.2 meter, og den opererer ved en hastighed for pumpedata på 2917 omdrejninger per minut. Den er konstrueret til at håndtere væsker med et temperaturområde fra minus 30 til 120 grader Celsius. Akseltætningen er af typen HQQE, og pumpen er CE-godkendt, hvilket garanterer overholdelse af europæiske standarder. For installation er den maksimale omgivelsestemperatur 60 grader Celsius. Den tåler et maksimalt tryk på 16 bar ved både 120 grader Celsius og minus 30 grader Celsius. Rørtilslutningen sker via DIN flanger med en størrelse på DN 100 og et tryktrin på PN 16. Flangestørrelsen for motoren er FT130.

Materialer og konstruktion

• Løbere og mellemkamre er fremstillet af rustfrit stål (DIN W.-Nr. 1.4301 / AISI 304), hvilket sikrer lang holdbarhed og korrosionsbestandighed.
• Pumpehus, fod- og topstykke er udført i robust støbejern (EN-JS1050 / ASTM 80-55-06), der giver stabilitet og styrke.
• Indbygningsmål for akseltætningen følger DIN 24960 standarden, hvilket sikrer præcis pasform og nem vedligeholdelse.
• Effektoverførsel mellem motor og pumpe sker via en solid støbejernskobling.
• Rørtilslutning er udført med DIN flanger, hvilket sikrer en standardiseret og sikker forbindelse til rørsystemet.

Elektriske data

Motoren er en 3-faset vekselstrømsmotor af typen 112MC med en IE3 effektivitetsklasse. Den har 2 poler og en mærkeeffekt (P2) på 4 kW, hvilket også er den effekt, der kræves af pumpen. Mærkespændingen er 3 x 380-415 D V med en mærkestrøm på 7.9 A. Startstrømmen ligger mellem 1000-1110 procent, og cos phi - effektfaktoren er 0,87. Den nominelle hastighed varierer fra 2920-2940 omdrejninger per minut. Motorvirkningsgraden ved fuldlast er 88,1 procent, ved 3/4 belastning er den 88,6-88,2 procent, og ved ½ belastning er den 85,2-88,1 procent. Motoren har en kapslingsklasse på 55 (beskyttelse mod vandstråler og støv) og isolationsklasse F.

Denne Grundfos centrifugalpumpe bærer mærkatet Grundfos Blueflux, hvilket understreger dens energieffektivitet og engagement i bæredygtige løsninger. Nettovægten er 91 kg, og bruttovægten er 114 kg, med et shippingvolumen på 0.28 kubikmeter.

Spørgsmål: Hvad er motorens effektivitetsklasse?
Motoren er af IE3 effektivitetsklasse, med en virkningsgrad på 88,1 procent ved fuldlast.

Spørgsmål: Hvilke materialer er pumpen primært fremstillet af?
Pumpehuset, fod- og topstykket er af støbejern, mens løbere og mellemkamre er af rustfrit stål (DIN W.-Nr. 1.4301 / AISI 304).

Spørgsmål: Hvilket temperaturområde kan væsken have?
Pumpen er designet til at håndtere væsker med et temperaturområde fra minus 30 til 120 grader Celsius.
