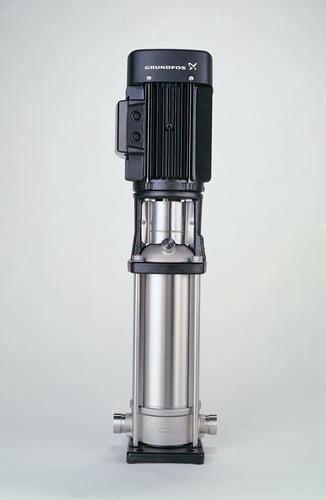

Grundfos CRN 5-20 flertrins centrifugalpumpe rustfrit stål

Grundfos centrifugalpumpe CRN 5-20, model CRN 5-20 A-P-G-E-HQQE, er en robust og effektiv vertikal, normalsugende, in-line flertrins-centrifugalpumpe. Denne pumpe, der er en del af Grundfos' anerkendte CRN produktserie, er designet til pålidelig installation i røranlæg og til montering på fundament. Den er ideel til en bred vifte af applikationer, herunder som cirkulationspumpe i industrielle og kommercielle systemer.

Tekniske specifikationer og materialer

Denne Grundfos centrifugalpumpe er konstrueret til at håndtere væsker inden for et temperaturområde fra -20 til 120 °C. Pumpen opererer med en hastighed på 2902 omdr/min og leverer et nominelt flow på 5.8 m³/h med en nominel løftehøjde på 103 m. Den maksimale omgivelsestemperatur er 60 °C, og den kan modstå et maksimalt tryk på 25 bar ved både 120 °C og -20 °C. Rørtilslutningen sker via PJE flanger/koblinger med en størrelse på 42,2 mm. Pumpen har en nettovægt på 45.2 kg og en bruttovægt på 50.6 kg med et shippingvolumen på 0.11 m³. Dimensionerne er 1250 mm i længden, 400 mm i bredden og 400 mm i højden.

Motoren er en energieffektiv 3-faset vekselstrømsmotor af typen 100LC. Den opfylder IE3 efficiency class med en mærkeeffekt (P2) på 3 kW og en motorvirkningsgrad ved fuldlast på 87,1%. Mærkespændingen er 3 x 220-240 D/380-415 Y V med en mærkestrøm på 11,0/6,30 A og en nominel hastighed på 2900-2920 omdr/min. Motoren har en kapslingsklasse på 55 (beskyttelse mod vandstråler og støv) og isolationsklasse F.

• Løbere, mellemkamre og svøb er fremstillet af rustfrit stål DIN W.-Nr. 1.4401 (AISI 316).
• Fod- og topstykke samt pumpehus er fremstillet af rustfrit stål DIN W.-Nr. 1.4408 (ASTM A 351 CF 8M).
• Indbygningsmål for akseltætningen er i henhold til DIN 24960 med akseltætningstypen HQQE.
• Effektoverførsel sker via en robust støbejernskobling.
• Rørtilslutning via PJE flanger/koblinger, med flangestørrelse for motor FT130.
• Motoren er en IE3-klassificeret motor med høj effektivitet.

Med CE-godkendelse på typeskiltet og mærkatet Grundfos Blueflux, der indikerer fokus på energieffektivitet, leverer denne Grundfos centrifugalpumpe pålidelig ydeevne og overholder gældende standarder.

Spørgsmål: Hvilke materialer er pumpen primært konstrueret af?
Løbere, mellemkamre og svøb er fremstillet af rustfrit stål DIN W.-Nr. 1.4401 (AISI 316). Fod- og topstykke samt pumpehus er af rustfrit stål DIN W.-Nr. 1.4408 (ASTM A 351 CF 8M).

Spørgsmål: Hvad er pumpens maksimale driftstemperatur og tryk?
Pumpen kan håndtere væsketemperaturer fra -20 til 120 °C. Det maksimale tryk er 25 bar ved både 120 °C og -20 °C.

Spørgsmål: Hvilken effektivitetsklasse tilhører motoren?
Motoren er en IE3 efficiency class motor, der leverer en virkningsgrad ved fuldlast på 87,1%.
