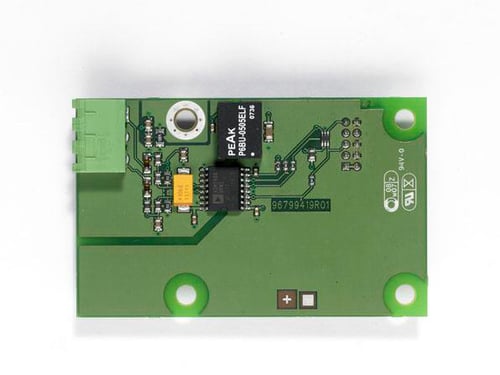

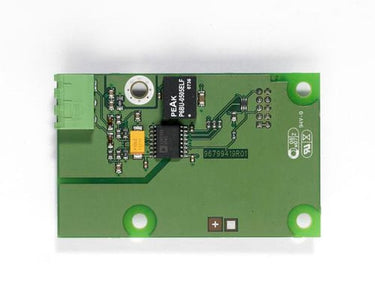

Grundfos CIM/CIU printkort 182x108x82mm t/E-motor

GRUNDFOS CIM/CIU printkortet er en essentiel komponent for effektiv datatransmission i Grundfos pumpeanlæg. Dette printkort, specifikt CIM 050, fungerer som en standardgrænseflade til datatransmission mellem en Grundfos pumpe eller styring og et eksternt GENIbus-netværk. Det muliggør vital dataudveksling mellem Grundfos-pumpeanlæg og et centralt CTS-anlæg eller en dedikeret overvågningsstyring, der er kompatibel med GENIbus-protokollen. CIM 050 installeres typisk direkte i klemkassen på en Grundfos-pumpe eller bag på en Grundfos styreenhed, hvilket sikrer en sømløs integration i eksisterende systemer.

Tekniske egenskaber og systemintegration

Dette Grundfos printkort er klassificeret som elektronik og styring, designet som en reservedel og tilbehør til pumper. Med en vægt på blot 0,159 kg og dimensioner på 230 mm i længden, 155 mm i bredden og 47 mm i højden, er det en kompakt løsning til styring af pumpefunktioner. GENIbus-forbindelsen understøtter en standard transmissionshastighed på 9,6 kbps, hvilket sikrer hurtig og pålidelig dataudveksling. Dette printkort er designet til at fungere med avancerede Grundfos pumper, som ofte er et-trins, tætkoblede spiralformede pumper med in-line indsugnings- og udløbsporte af samme diameter. Disse pumper er typisk af top-udtræksdesign, hvilket gør det muligt at fjerne krafthovedet (motor, pumpehoved og løbehjul) for vedligeholdelse eller service, uden at pumpehuset skal fjernes fra rørsystemet. De er udstyret med en ubalanceret gummibælgtætning, hvis akseltætning er i overensstemmelse med EN 12756. Rørtilslutningen sker via PN 16 DIN-flanger (EN 1092-2 og ISO 7005-2), og pumpen er udstyret med en ventilatorkølet asynkronmotor. Produktets CO2-aftryk fra produktion er beregnet til 0,86 kg (proxy beregnet).

• Standard GENIbus-grænseflade for datatransmission.
• Muliggør dataudveksling med CTS-anlæg og overvågningsstyring.
• Fleksibel installation direkte i klemkasse eller bag styreenhed.
• Kompatibel med Grundfos pumpeanlæg og styringer.
• Standard GENIbus transmissionshastighed på 9,6 kbps.
• En del af Grundfos' sortiment af reservedele og tilbehør til pumper.

Som et Grundfos-produkt inden for elektronik og styring til pumper, brønde og sikring, er dette CIM/CIU printkort en central komponent for at opretholde den effektive drift og overvågning af dine pumpesystemer. Grundfos er kendt for sine innovative løsninger, der bidrager til optimeret ydeevne og lang levetid for industri- og bygningsinstallationer.

Spørgsmål: Hvad er hovedformålet med GRUNDFOS CIM/CIU printkortet? Det fungerer som en standardgrænseflade for datatransmission mellem Grundfos pumper/styringer og et GENIbus-netværk, hvilket muliggør dataudveksling med CTS- og overvågningssystemer.

Spørgsmål: Hvor installeres CIM 050 typisk? Det installeres typisk direkte i klemkassen på en Grundfos-pumpe eller bag på en Grundfos styreenhed.

Spørgsmål: Hvilken transmissionshastighed understøtter GENIbus-forbindelsen? Standard GENIbus transmissionshastighed er 9,6 kbps.
