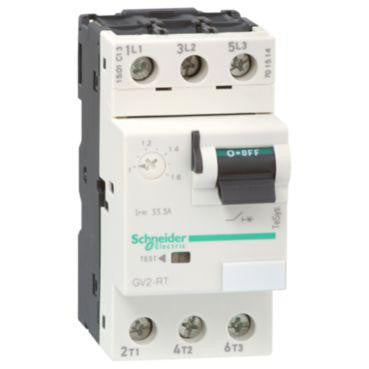

Schneider Electric TeSys håndbetjent motorværn 1-1,6A GV2RT06

Håndbetjent motorværn 1,00-1,60A GV2RT06 fra Schneider Electric TeSys GV2-serien er designet til effektiv motorbeskyttelse i industrielle og kommercielle applikationer. Dette motorværn giver manuel og lokal styring, når det anvendes alene, og kan nemt integreres med en kontaktor for automatisk og fjernstyret drift i tavlestyring og relæsystemer, hvilket gør det til en alsidig løsning for motorværn.

Tekniske specifikationer for motorværnet

Dette motorværn fra Schneider Electric TeSys GV2-serien er en 3-polet enhed med termomagnetisk udløserteknik. Den nominelle driftsspænding er 690 V, og den nominelle strøm er 1,6 A. Overbelastningsudløseren kan indstilles fra 1 til 1,6 A, og den momentane kortslutningsudløser er på 33 A. Med en imponerende nominel kortslutningsstrøm (Icu) på 100 kA ved 400 V AC, sikrer den robust beskyttelse. Den nominelle drifteffekt er 0,55 kW ved AC-3, 400 V og 0,25 kW ved AC-3, 230 V. Enheden har en kapslingsklasse IP20, faseudfaldsfølsomhed og tilsluttes via skrueforbindelse. Dimensionerne er 89 mm i højden, 45 mm i bredden og 78,5 mm i dybden.

• Motorbeskyttelse: Integreret termisk-magnetisk beskyttelse ydes af indbyggede enheder for optimal sikkerhed.
• Sikker betjening: Ingen bevægelige dele kan berøres direkte med fingrene, hvilket øger brugersikkerheden.
• Fleksibel styring: Kan udvides med underspændings- eller shunt-udkobling for henholdsvis udkobling ved spændingstab eller fjernstyret udkobling.
• Låsbart håndtag: Håndtaget til styring af åben eller lukket motorafbryder kan låses i "N/C"-position med op til 3 hængelåse for øget sikkerhed under vedligeholdelse.
• Faseudfaldsfølsomhed: Indbygget følsomhed over for faseudfald beskytter motoren mod ubalancer og skader.
• Intuitiv betjening: Udstyret med en vippearm som betjeningselement for enkel og klar styring.

Som en del af Schneider Electrics anerkendte TeSys-serie er dette motorværn fremstillet med fokus på pålidelighed og lang levetid. Med en dokumenteret CO2-udledning på 1,46 kg (EPD) under produktionen, bidrager produktet også til et mere bæredygtigt valg inden for brydere og koblingsmateriel.

Spørgsmål: Kan dette motorværn bruges til fjernstyring?

Ja, selvom motorværnet primært er designet til manuel og lokal styring, kan det kombineres med en kontaktor for automatisk og fjernstyret drift. Desuden kan tilføjelsen af en shunt-udkobling muliggøre fjernstyret udkobling.

Spørgsmål: Hvilket strømområde dækker motorværnet?

Dette håndbetjente motorværn har et indstillingsområde for overbelastningsudløser på 1,00 til 1,60 A, med en nominel strøm (IE) på 1,6 A.

Spørgsmål: Er der indbygget underspændingsudløser i dette specifikke motorværn?

Nej, dette motorværn leveres ikke med en integreret underspændingsudløser. Dog kan en underspændingsudkobling tilføjes separat for at muliggøre udkobling, hvis spændingen mistes.
