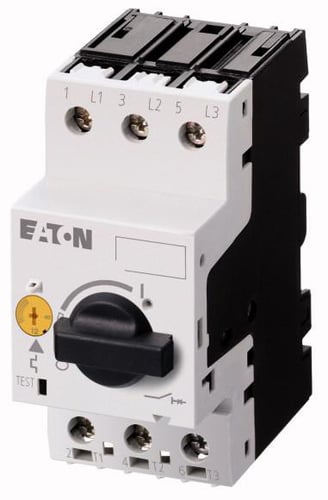

Eaton Håndbetjent motorværn PKZM0-1, 0.63-1A, skrueforb.

Det håndbetjente motorværn PKZM0-1 fra Eaton er en essentiel komponent for beskyttelse af elektriske motorer i en lang række applikationer. Med en nominel drifteffekt på 0.25 kW ved 400 V (AC-3) og et indstillingsområde for overbelastningsudløser fra 0.63 til 1 A, tilbyder dette motorværn præcis og pålidelig beskyttelse. Designet som et indbygningselement med skrueterminaler til hovedstrømkredsen, er det ideelt til integration i tavlestyring og relæsystemer, hvor manuel betjening via en drejeknap foretrækkes for at sikre systemets integritet og forlænge motorernes levetid.

Tekniske detaljer og funktionalitet

Dette 3-polede motorværn er designet til at håndtere en nominel driftsspænding på op til 690 V. Med en thermomagnetisk udløserteknik sikres effektiv beskyttelse mod både overbelastning og kortslutning, suppleret med faseudfaldsfølsomhed for at forhindre skader ved ubalancer i nettet. Den nominelle kortslutningsstrøm Icu ved 400 V AC er imponerende 150 A, hvilket vidner om en robust konstruktion. Betjening sker nemt via en drejeknap. Med dimensioner på 45 mm i bredden, 93 mm i højden og 76 mm i dybden, samt en vægt på 0.266 kg, er PKZM0-1 et kompakt og letvægts indbygningselement. Kapslingsklassen er IP20, og effekttabet er kun 5.33 W. Tilslutning til hovedstrømkredsen foregår via skrueforbindelser, hvilket sikrer en stabil og sikker forbindelse.

• Thermomagnetisk udløserteknik, der tilbyder pålidelig beskyttelse mod overbelastning og kortslutning.
• Integreret faseudfaldsfølsomhed, som beskytter motoren mod skader ved faseudfald.
• Brugervenlig manuel betjening via en intuitiv drejeknap.
• Høj nominel kortslutningsstrøm Icu på 150 A ved 400 V AC, hvilket sikrer robusthed under fejlforhold.
• Kompakt design (45 mm bredde) og skrueforbindelser for nem og sikker installation som indbygningselement.
• Fleksibelt indstillingsområde for overbelastningsudløser fra 0.63 til 1 A, der kan tilpasses specifikke motorbehov.

Som en del af Eaton's anerkendte sortiment inden for brydere og koblingsmateriel er PKZM0-1 et produkt, der afspejler producentens engagement i sikkerhed og funktionalitet. Med en beregnet CO2-udledning på 1.7 kg per enhed (proxy beregnet) demonstreres også en bevidsthed om produktets miljøpåvirkning.

Spørgsmål: Hvad er PKZM0-1's primære funktion?
PKZM0-1 er et håndbetjent motorværn designet til at beskytte elektriske motorer mod overbelastning og kortslutning, samt mod faseudfald.

Spørgsmål: Hvilket strømområde dækker overbelastningsudløseren?
Overbelastningsudløseren har et indstillingsområde fra 0.63 til 1 A, hvilket gør det muligt at tilpasse beskyttelsen til den specifikke motor.

Spørgsmål: Hvordan tilsluttes motorværnet til hovedstrømkredsen?
Motorværnet tilsluttes hovedstrømkredsen via skrueforbindelser, hvilket sikrer en solid og sikker elektrisk forbindelse.
