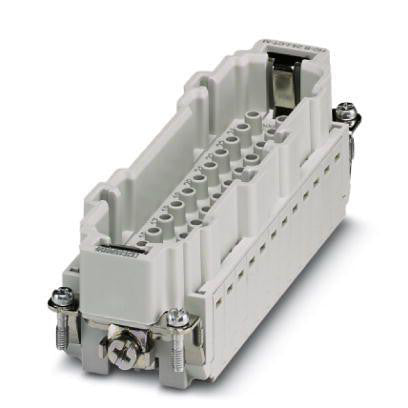

Phoenix HEAVYCON stiftindsats B24, 24-pol, 500V, crimpforbindelse

Denne HEAVYCON stiftindsats fra Phoenix, serie B24, er en 24-polet løsning designet specifikt til crimpkontakter, type HC-B 24-I-CT-M. Som en essentiel komponent inden for rammer og indsatser for hybridstik samt modulære stik, er denne indsats ideel til anvendelse i krævende miljøer inden for maskiner og industri. Den sikrer en pålidelig og robust elektrisk forbindelse, hvor høj funktionalitet og sikkerhed er afgørende for optimal drift i industrielle applikationer.

Tekniske detaljer for optimal ydeevne

HEAVYCON stiftindsatsen er konstrueret med en 24-polet konfiguration, der muliggør omfattende tilslutningsmuligheder. Den elektriske forbindelse etableres via krympeforbindelse, hvilket garanterer en sikker og holdbar installation. Med en mærkespænding på 500 V og en mærkestrøm på 16 A, samt en nominel impulsspænding på 6 kV, er denne indsats designet til at håndtere betydelige elektriske belastninger. Produktet har en isolationsklasse III og en forureningsgrad på 3, hvilket understreger dets robusthed i industrielle omgivelser. Kontaktudførelsen er pin, med en diameter plug-in kontakt på 2.5 millimeter. Materialet i stikforbinderindsatsen og kontaktindsatsen er termoplastisk, og isoleringsmaterialerne opfylder den flammehæmmende klasse UL94 V0. Kontakterne er fremstillet af en anden kobberlegering med en anden kontaktoverflade. Indsatsen understøtter et maksimalt ledertværsnit på 0.5 til 4 kvadratmillimeter for både fintrådet uden tylle og flertrådet ledere. Med en højde på 32 millimeter, bredde på 34 millimeter og en dybde på 111 millimeter vejer indsatsen 0.072 kg. Driftstemperaturområdet strækker sig fra minus 40 til 125 grader Celsius, hvilket sikrer pålidelig funktion under varierende klimatiske forhold. Den er desuden udstyret med en beskyttelsesleder.

• 24-polet design for høj tilslutningskapacitet og fleksibilitet.
• Sikker krympeforbindelse sikrer en stabil og varig elektrisk kontakt.
• Robust termoplastisk konstruktion med UL94 V0 flammehæmmende klasse for øget sikkerhed.
• Bredt driftstemperaturområde fra minus 40 til 125 grader Celsius, ideel til krævende miljøer.
• Høj elektrisk ydeevne med 500 V mærkespænding og 16 A mærkestrøm.
• Inkluderer en beskyttelsesleder for forbedret driftssikkerhed.

Phoenix er anerkendt for at levere komponenter, der opfylder strenge industrielle krav. Denne HEAVYCON stiftindsats er designet til minimum 500 instik cyklusser og har en flammehæmmende isoleringsmaterialeklasse UL94 V0, hvilket vidner om dens holdbarhed og sikkerhed i kritiske applikationer.

Spørgsmål: Hvilken type elektrisk forbindelse anvender denne stiftindsats?
Den anvender en krympeforbindelse for sikker og pålidelig tilslutning.

Spørgsmål: Hvad er driftstemperaturområdet for produktet?
Driftstemperaturområdet er fra minus 40 til 125 grader Celsius.

Spørgsmål: Er produktet udstyret med en beskyttelsesleder?
Ja, HEAVYCON stiftindsatsen er udstyret med en beskyttelsesleder.
