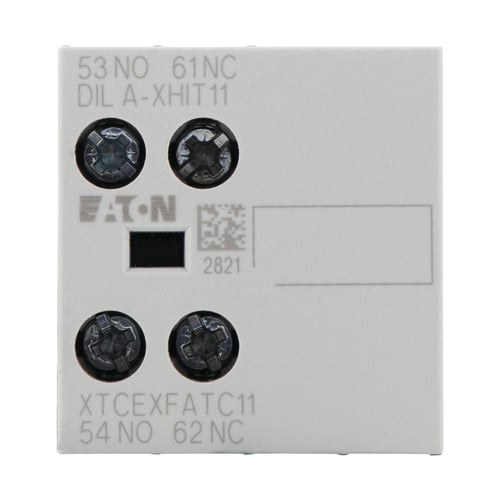

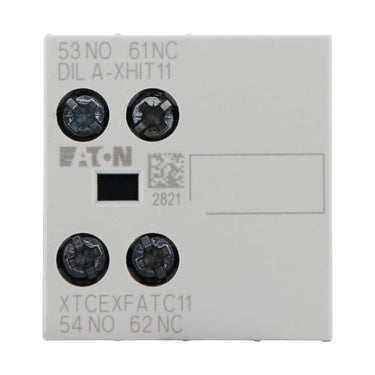

Eaton DILA-XHIT11 høj hjælpekontaktblok 1NO+1NC DILM7-38 skrue

Denne hjælpekontaktblok, høj version 1NO+1NC (model DILA-XHIT11), er et essentielt hjælpekontaktmodul designet til at udvide funktionaliteten af dine elektriske ledningsforbindelser. Den er ideel til brug inden for tavlestyring og relæer, specifikt med kontaktorer, motorværn og relæer fra Eaton. Modulet er kompatibelt med en række DILM- og DILL-kontaktorer samt MSC-D og MSC-R kombinationer, hvilket sikrer fleksibilitet i mange industrielle applikationer, hvor der er behov for ekstra styrekontakter i brydere og koblingsmateriel.

Tekniske specifikationer for Eaton hjælpekontaktblokken

Denne hjælpekontaktblok fra Eaton er designet med koblingselementer i henhold til EN 50005, og E-kombinationerne svarer til EN 50011. Den er udstyret med skrueklemmer for en sikker og pålidelig elektrisk forbindelse. Modulet indeholder en normalt åben (1 NO) og en normalt lukket (1 NC) kontakt, hvilket giver dig en sluttekontakt og en brydekontakt. Den nominelle driftsstrøm Ie for AC-15 er 4 A ved både 220-240 V og 380-415 V, hvilket gør den velegnet til en bred vifte af styreopgaver. Hjælpekontaktblokken er frontmonterbar og passer til kontaktorer i DILM7 til DILM38 serien. Det er vigtigt at bemærke, at den DC-drevne kontaktor DILA(C)-22 kun må kombineres med 2-polede hjælpekontakter. Modulet vejer kun 0.043 kg og er af den høje version, hvilket understreger dets kompakte og effektive design.

• Udstyret med en normalt åben (1 NO) og en normalt lukket (1 NC) kontakt for alsidig styring.
• Sikker og robust tilslutning via skrueklemmer.
• Nem og pladsbesparende frontmontering på kompatible kontaktorer.
• Bred kompatibilitet med Eaton DILM7 til DILM38, DILL og MSC-D/R serierne.
• Designet og testet i henhold til relevante standarder som EN 50005, EN 50011, IEC/EN 60947-5-1 og IEC/EN 60947-4-1.
• Nominel driftsstrøm på 4 A ved AC-15, hvilket sikrer pålidelig ydeevne i styrekredse.

Som et produkt fra Eaton, en anerkendt producent inden for elektrisk udstyr, er denne hjælpekontaktblok konstrueret med fokus på overholdelse af internationale standarder som IEC/EN 60947-5-1 appendiks L for sammenlåste modstående kontakter og IEC/EN 60947-4-1 Bilag F for spejlkontakter. Dette sikrer en gennemtestet funktionalitet og integration i professionelle tavlestyringsløsninger.

Spørgsmål: Hvilke kontaktorer er denne hjælpekontaktblok kompatibel med?
Denne hjælpekontaktblok er designet til brug med Eaton DILM7, DILM9, DILM12, DILM15, DILL, MSC-D…M7(9, 12, 15)… og MSC-R…M7(9, 12) serierne.

Spørgsmål: Hvilken type kontakter indeholder modulet?
Modulet indeholder en normalt åben (1 NO) og en normalt lukket (1 NC) kontakt.

Spørgsmål: Hvordan monteres hjælpekontaktblokken?
Hjælpekontaktblokken er designet for frontmontering på de kompatible kontaktorer.
