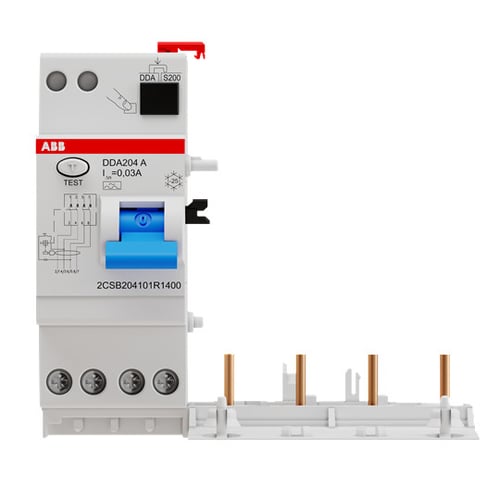

ABB HPFI Fejlstrømsmodul 40A 4P 30mA Type A 230/400V 105mm

Dette HPFI Fejlstrømsmodul fra ABB, model 40A 4 polet, med en udløsestrøm på 30mA og spænding på 230/400V AC, er designet til kundesamling med automatiske afbrydere i S200-serien. Modulet, der er 105mm bredt, sikrer personlig og ejendomsbeskyttelse samt forebyggelse af elektrisk antændte brande. Det er velegnet til et bredt spektrum af anvendelsesområder, herunder husholdnings-, kommercielle og industrielle applikationer, hvilket gør det til en alsidig løsning for dine elektriske installationer.

Funktioner og tekniske detaljer

FI-blokken, også kendt som RCU, er en Type A fejlstrømsafbryder, der beskytter mod sinusformede vekselstrømme og pulserende strømme med glatte direkte fejlstrømme på op til 6 mA til jorden. Med en nominel strøm på 40A og fire poler, kan den beskytte 1P plus N, 2P, 3P, 3P plus N eller 4P kredsløb mod overbelastning og kortslutningsstrømme. Den nominelle fejlstrøm er fast på 0.03A (30mA) og kan ikke justeres. Modulet opererer ved en frekvens på 50/60 Hz og har en kapslingsklasse på IP2X. Driftstemperaturen ligger mellem -25 og 55 grader Celsius. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding Uimp er 4kV. Maksimalt ledertværsnit for både flertrådet og entrådet kabel er 16 mm2. Effekttabet er 4.8W. Når modulet er installeret med en MCB S200, opnås en nominel koblingskapacitet på 6 kA; med S200 M op til 10 kA; og med S200 P op til 25 kA. Dette modul vejer 0.215 kg og måler 120 mm i længden, 105 mm i bredden og 82 mm i højden.

• Giver personlig og ejendomsbeskyttelse samt beskyttelse mod elektrisk antændte brande i henhold til DIN VDE 0100-410 og DIN VDE 0100-530.
• Beskytter 1P plus N, 2P, 3P, 3P plus N eller 4P kredsløb mod overbelastning og kortslutningsstrømme.
• Registrerer sinusformede vekselstrømme og pulserende jævnstrømme med glatte direkte fejlstrømme op til 6 mA (Type A).
• Designet til kundesamling med ABB S200-serien af kompakte automatsikringer.
• Udstyret med aflåsningsmekanisme for øget sikkerhed under installation og vedligeholdelse.
• Velegnet til en bred vifte af applikationer inden for husholdning, kommerciel og industriel brug.

Dette HPFI fejlstrømsmodul fra ABB er et kvalitetsprodukt, der opfylder den internationale produktstandard IEC / EN 61009 Appendiks G. Med en angivet CO2-udledning på 2,36 kg (EPD) under produktionen, demonstrerer ABB engagement i gennemsigtighed.

Spørgsmål: Hvad er den nominelle fejlstrøm for dette modul?
Den nominelle fejlstrøm er 30mA (0.03A).

Spørgsmål: Hvilken fejlstrømstype understøtter modulet?
Modulet understøtter fejlstrømstype A.

Spørgsmål: Er fejlstrømsudløseren justerbar på dette modul?
Nej, den nominelle fejlstrøm er ikke justerbar.
