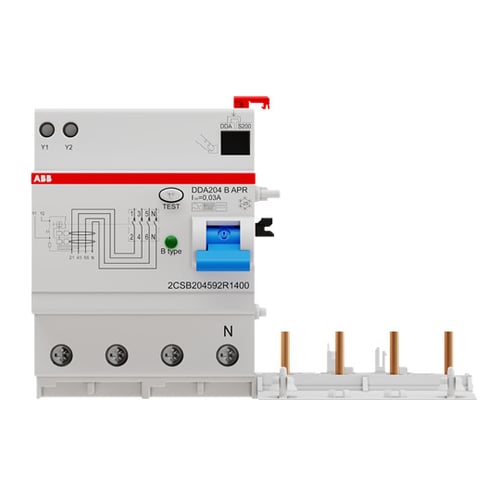

ABB HPFI Fejlstrømsmodul 40A 4-polet 30mA 230/400V Type B

HPFI Fejlstrømsmodul 40A 4 polet med en udløsestrøm på 30mA til 230/400V AC er et essentielt komponent for sikkerheden i dine elektriske installationer. Dette Type B modul, med en bredde på 105mm, er designet til kundesamling med ABB's automatiske afbrydere i S200-serien. Det er primært anvendeligt i kommercielle og industrielle applikationer, hvor det leverer personlig og ejendomsbeskyttelse samt effektivt modvirker elektrisk antændte brande.

Avanceret beskyttelse til dine elektriske installationer

FI-blokken (RCU) sikrer sammen med S200-seriens automatsikringer, at de resulterende RCD / LS-kombinationer (RCBO'er) overholder de strenge produktstandarder IEC / EN 61009-1 (VDE 0664-20) Appendiks G og DIN EN 62423 (VDE 0664-40). Modulet garanterer beskyttelse af enfasede kredsløb mod overbelastning og kortslutningsstrømme. Det yder desuden beskyttelse mod sinusformede vekselstrømme og pulserende strømme med glatte DC-reststrømme på op til 10 mA til jorden, samt glatte DC-reststrømme i frekvensområdet 0 til 2 kHz. Med en nominel strøm på 40A og fire poler, kan modulet håndtere en nominel spænding på 230 til 400V. Det tilbyder fejlbeskyttelse (beskyttelse mod indirekte kontakt), yderligere beskyttelse med en nominel fejlstrøm på 30 mA, og brandbeskyttelse med en nominel fejlstrøm på 300 mA. Den optimale balance mellem sikkerhed og operationel kontinuitet sikrer høj systemtilgængelighed takket være interferensimmunitet med en overspændingsstrømmodstand på 3.000 A (ved 8/20 mikrosekunder) mod utilsigtet udløsning og en 10 ms kortvarig forsinkelse. Modulet har en kapslingsklasse på IP2X, en nominel isolationsspænding Ui på 500V og en nominel mærkespænding (Uimp) på 4 kV. Det maksimale ledertværsnit for både flertrådet og entrådet er 16 kvadratmillimeter, og effekttabet er 4.8W. Produktet vejer 0.414 kg og måler 145 mm i længden, 105 mm i bredden og 85 mm i højden. Det kan operere i omgivelsestemperaturer fra minus 25 til 55 grader Celsius.

• Type B fejlstrømsbeskyttelse mod sinusformede vekselstrømme, pulserende strømme og glatte DC-reststrømme op til 10 mA samt i frekvensområdet 0 til 2 kHz.
• Designet til kundesamling med automatiske afbrydere i ABB S200-serien for at danne RCBO-kombinationer.
• Høj systemtilgængelighed med 3.000 A overspændingsstrømmodstand og en 10 ms kortvarig forsinkelse mod utilsigtet udløsning.
• Omfattende beskyttelse mod overbelastning, kortslutning, fejlbeskyttelse (indirekte kontakt) og elektrisk antændte brande.
• Robust konstruktion med IP2X kapslingsklasse og en driftstemperatur fra minus 25 til 55 grader Celsius.
• Inkluderer en aflåsningsmekanisme for sikker og stabil installation.

Dette HPFI Fejlstrømsmodul fra ABB overholder de nyeste produktstandarder DIN VDE 0100-410 og DIN VDE 0100-530, hvilket garanterer den højeste grad af sikkerhed og pålidelighed. Den omfattende tilbehørssortiment sikrer, at du har alt, hvad du behøver til dine installationsopgaver, og garanterer en problemfri integration i eksisterende systemer. Med en robust konstruktion og en EPD-vurdering på 2,36 kg CO2 (Produktion) er dette et gennemtænkt valg for moderne elektriske installationer.

Spørgsmål: Hvad er formålet med et HPFI fejlstrømsmodul af Type B?
Dette modul er designet til at beskytte mod en bred vifte af fejlstrømme, herunder sinusformede vekselstrømme, pulserende strømme og glatte DC-reststrømme op til 10 mA samt i frekvensområdet 0 til 2 kHz, hvilket gør det ideelt til kommercielle og industrielle applikationer.

Spørgsmål: Hvilke typer beskyttelse tilbyder dette modul?
Modulet tilbyder personlig og ejendomsbeskyttelse, beskyttelse mod elektrisk antændte brande, overbelastning, kortslutningsstrømme, fejlbeskyttelse (beskyttelse mod indirekte kontakt) og yderligere beskyttelse med en nominel fejlstrøm på 30 mA.

Spørgsmål: Kan modulet bruges med andre komponenter?
Ja, det er specifikt designet til kundesamling med automatiske afbrydere i ABB S200-serien. Dette muliggør skabelsen af effektive RCD/LS-kombinationer (RCBO'er) for en integreret sikkerhedsløsning.
