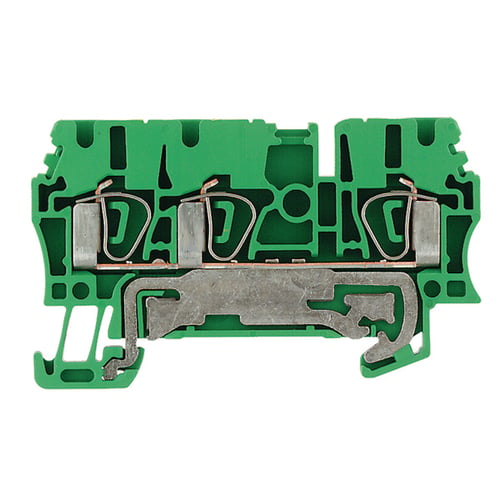

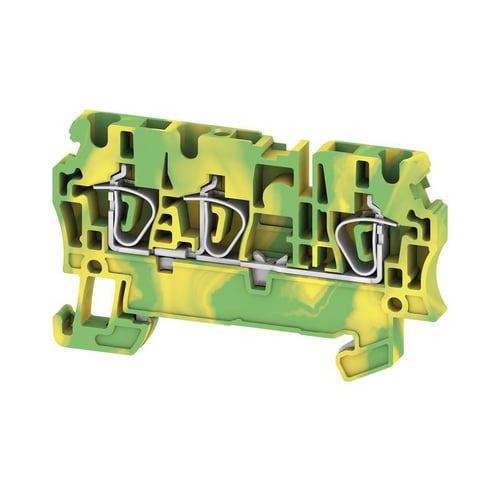

Jordklemmen ZPE2,5/3AN fra Weidmüller, med produktnummer 160865, er en essentiel komponent for sikker og pålidelig jordforbindelse i elektriske installationer. Denne rækkeklemme er designet til effektivt at håndtere tilslutning af mangetrådede ledere fra 0,5 til 4 mm², hvilket sikrer en robust og stabil jordforbindelse. Den grønne/gule farvekode indikerer tydeligt dens funktion som jordklemme, hvilket bidrager til nem identifikation og sikkerhed under installation og vedligeholdelse. Med sin præcise konstruktion er ZPE2,5/3AN ideel til anvendelse i eltavler og andre systemer, hvor en sikker jordforbindelse er afgørende for at beskytte både udstyr og personale.

Tekniske detaljer og anvendelse af jordklemmen

Denne Weidmüller jordklemme anvender en pålidelig fjederklemmeteknik for begge elektriske tilslutningstyper, hvilket garanterer en hurtig og sikker montage uden behov for specialværktøj. Klemmen understøtter et bredt spektrum af ledertværsnit, herunder fintrådede ledere fra 0,05 til 4 mm² uden tylle og 0,05 til 2,5 mm² med tylle, samt entrådede og flertrådede ledere fra 0,05 til 4 mm². Isoleringsmaterialet er termoplastisk og opfylder den strenge flammehæmmende klasse UL94 V0, hvilket sikrer høj sikkerhed mod brand. Klemmen har tre klemmepositioner pr. niveau og er et enkelt niveau design. Monteringen sker nemt og sikkert på en 35 mm DIN-skinne. Med en bredde på 5,1 mm, en dybde på 38,5 mm og en højde på 64,5 mm er den kompakt og pladsbesparende. Den er desuden designet til at fungere effektivt i et bredt driftstemperaturområde fra minus 50 til 120 grader Celsius, hvilket gør den velegnet til krævende miljøer. Bemærk, at en afslutningspalde er påkrævet for denne model, og den understøtter ikke PEN-funktion.

  • Sikker og hurtig tilslutning via dobbelt fjederklemme teknologi.
  • Fleksibel anvendelse med bredt ledertværsnitområde fra 0,05 til 4 mm² for diverse ledertyper.
  • Nem og standardiseret installation på 35 mm DIN-skinne.
  • Høj brandsikkerhed takket være termoplastisk isoleringsmateriale med UL94 V0 klassificering.
  • Optimal identifikation og sikkerhed med standard grøn/gul farvekode for jordforbindelse.
  • Robust konstruktion, der tåler driftstemperaturer fra minus 50 til 120 grader Celsius.

Weidmüller er en anerkendt producent inden for industriel forbindelse, og jordklemmen ZPE2,5/3AN er et eksempel på deres engagement i at levere pålidelige og holdbare løsninger. Produktets konstruktion afspejler en dedikation til kvalitet og funktionalitet, som er afgørende i professionelle elektriske installationer. Med en proxy beregnet CO2-værdi på 0,22 kg for produktionen viser Weidmüller også et fokus på at forstå og adressere miljøpåvirkningen af deres produkter.

Spørgsmål: Hvilken monteringstype anvender jordklemmen ZPE2,5/3AN?
Den monteres på en 35 mm DIN-skinne.

Spørgsmål: Hvilke ledertværsnit kan tilsluttes jordklemmen?
Den kan tilslutte mangetrådede ledere fra 0,5 til 4 mm², samt fintrådede, entrådede og flertrådede ledere fra 0,05 til 4 mm² (uden tylle) og 0,05 til 2,5 mm² (med tylle).

Spørgsmål: Kræver jordklemmen en afslutningspalde?
Ja, en afslutningspalde er påkrævet for denne model.

Specifikationer

Varenummer 7921000519
EAN 4008190076559
Leverandørens varenummer 1608650000
Elektrisk tilslutning type 1 Fjederklemme
Isoleringsmateriale Termoplastisk
Antal klemmepositioner pr. niveau 3
Dybde 38.5
Afslutningspalde kræves Ja
PEN-Funktion Nej
Max ledertværsnit fintrådet uden tylle 0.05 - 4
Bredde 5.1
Farve Grøn/gul
Max ledertværsnit fintrådet med tylle 0.05 - 2.5
Elektrisk tilslutning type 2 Fjederklemme
Antal af niveauer 1
kg CO2 (Produktion) 0,22 (Proxy beregnet)
Monteringsmetode DIN-skinne 35 mm
Flammehæmmende klasse af isoleringsmaterialer ACC. med UL94 V0
Brand Weidmüller
Max ledertværsnit entrådet 0.05 - 4
Driftstemperaturområde -50 - 120
Højde 64.5
Max ledertværsnit flertrådet 0.05 - 4
Kategori Jordklemmer

Dokumenter og links

Produktdatablad 1608650000_en.pdf
Leverandørens links Jordklemme ZPE2,5/3AN 160865
