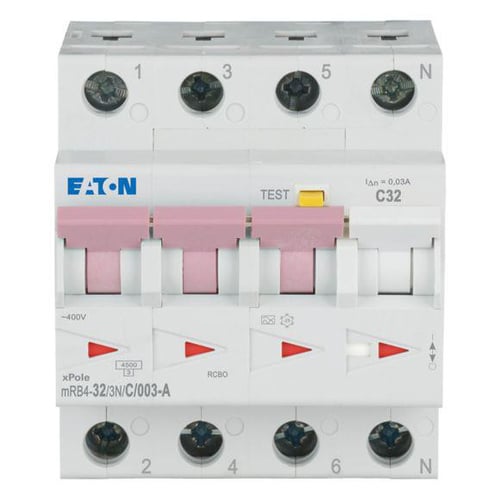

Eaton Kombiafbryder 32A 30mA C/A 400V mRB4-32/3N/C/003-A

Denne kombiafbryder fra Eaton er en essentiel komponent for sikkerheden i enhver elektrisk installation. Med en mærkestrøm på 32 A og en nominel fejlstrøm på 30 mA (0.03 A) sikrer den effektiv beskyttelse mod både overstrømme og farlige jordfejlstrømme. Den er designet til at beskytte personer mod elektrisk stød og installationer mod skader forårsaget af kortslutninger og overbelastning. Med sin 3P+N konfiguration og en udløserkarakteristik C for MCB-delen samt en fejlstrømstype A for RCD-delen, er denne kombiafbryder et robust valg til en bred vifte af applikationer, herunder boliger, kommercielle bygninger og let industri, hvor pålidelig fejlstrømsbeskyttelse og overstrømsbeskyttelse er kritisk.

Tekniske specifikationer og funktioner

Kombiafbryderen, model mRB4-32/3N/C/003-A, er en 4-polet enhed med 4 beskyttede poler, der opererer med en mærkespænding på 400 V AC ved 50 Hz. Den er designet til at fungere i et omgivelsestemperaturområde fra minus 25 til 40 grader Celsius. Med en nominel isolationsspænding Ui på 500 V og en nominel mærkespænding Uimp på 4 kV, er den bygget til at modstå krævende forhold. Den har en nominel kortslutningsstrøm i henhold til EN 61009 på 4.5 kA og en nominel kortslutningsbrydeevne Icn iht. EN 61009-1 på 4.5 kA, samt en nominel kortslutte bryde kapacitet IEC 60947-2 på 4.5 kA. Ledertværsnittet for både entrådet og flertrådet kabel kan variere fra 1 til 25 mm2. Enheden har en indbygningsdybde på 70 mm og en modul-bredde på 4. Forureningsgraden er 2 og energibegrænsningsklassen er 3. Kapslingsklasse IP20 sikrer beskyttelse mod faste genstande større end 12.5 mm. Afbrydelsesegenskaben er uden forsinkelse, og den understøtter parallel omkobling N-neutral.

• Effektiv beskyttelse mod overstrøm og jordfejlstrøm med 32 A mærkestrøm og 30 mA fejlstrøm.
• Robust 4-polet design (3P+N) egnet til forskellige installationstyper.
• C-udløserkarakteristik og fejlstrømstype A for alsidig og pålidelig beskyttelse.
• Høj kortslutningsbrydeevne på 4.5 kA i henhold til relevante standarder.
• Bredt driftstemperaturområde fra minus 25 til 40 grader Celsius.
• Understøtter ledertværsnit fra 1 til 25 mm2 for fleksibel installation.

Denne kombiafbryder er produceret af Eaton, en førende producent inden for elektrisk udstyr, og er designet i overensstemmelse med internationale standarder som EN 61009 og IEC 60947-2, hvilket sikrer et produkt, der lever op til strenge krav om ydeevne og sikkerhed.

Spørgsmål: Hvad betyder "C-udløserkarakteristik" for denne kombiafbryder?
Svar: C-udløserkarakteristikken indikerer, at kombiafbryderen udløser ved 5 til 10 gange dens mærkestrøm (In) i tilfælde af en kortslutning. Dette gør den velegnet til almindelige belastninger med moderate startstrømme.

Spørgsmål: Hvilken type fejlstrøm beskytter denne enhed imod?
Svar: Kombiafbryderen har en fejlstrømstype A, hvilket betyder, at den beskytter mod både sinusformede vekselstrømsfejlstrømme og pulserende jævnstrømsfejlstrømme.

Spørgsmål: Hvad er den nominelle kortslutningsbrydeevne?
Svar: Den nominelle kortslutningsbrydeevne for denne kombiafbryder er 4.5 kA i henhold til EN 61009 og IEC 60947-2, hvilket angiver dens evne til sikkert at afbryde en kortslutning af denne størrelse.
