Schneider Electric Acti 9 iC60 kombiafbryder 4P 10A 300mA C A

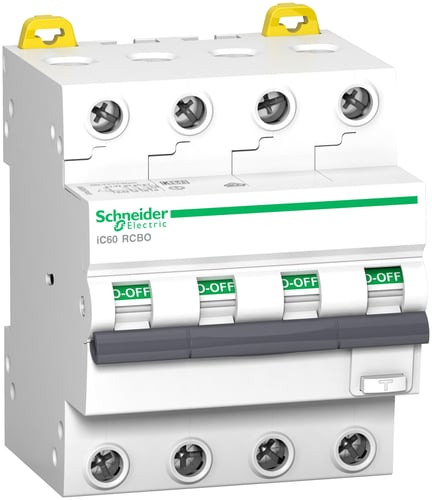

Denne Acti 9 iC60 RCBO kombiafbryder fra Schneider Electric er en essentiel komponent for beskyttelse af slutkredsløb. Den er designet til at beskytte mod kortslutninger, overbelastning og isolationsfejl, hvilket sikrer en stabil og sikker drift af dine elektriske installationer. Med sin evne til at beskytte personer mod elektriske stød ved direkte kontakt (mindre end eller lig med 30 mA) og visning af jordfejl på frontpanelet efter vippearmens stilling, er denne kombiafbryder et pålideligt valg for enhver installation, der kræver høj sikkerhedsstandard inden for brydere og koblingsmateriel.

Tekniske specifikationer og funktioner

Kombiafbryderen er en 4-polet enhed med en mærkestrøm på 10A og en nominel fejlstrøm på 0.3A (300mA), hvilket gør den velegnet til en bred vifte af applikationer. Den har en C-udløserkarakteristik og en nominel kortslutningsstrøm på 6kA i henhold til EN 61009-standarden. Designet til drift ved en mærkespænding på 400V AC og en frekvens på 50 Hz, sikrer den en stabil ydeevne. Denne RCBO kombiafbryder er af fejlstrømstype A, hvilket giver pålidelig beskyttelse mod både sinusformede AC-fejlstrømme og pulserende DC-fejlstrømme. Med en kapslingsklasse på IP20 og en indbygningsdybde på 45 mm passer den diskret ind i de fleste installationer. Den er 4 moduler bred, vejer 0.431 kg og har et effekttab på 3.2 W. Den kan anvendes i omgivelser med temperaturer fra minus 25 til 40 grader Celsius. Den understøtter et ledertværsnit på 1 til 35 mm2 for entrådet og 1 til 25 mm2 for flertrådet ledning. Produktet er en del af Schneider Electrics anerkendte Acti9 serie af sikringer.

• Omfattende beskyttelse af slutkredsløb mod kortslutning, overbelastning og isolationsfejl.
• Effektiv personbeskyttelse mod elektriske stød ved direkte kontakt (mindre end eller lig med 30 mA).
• Klar visning af jordfejl på frontpanelet for hurtig fejlidentifikation.
• C-udløserkarakteristik, ideel til generelle anvendelser med medium startstrømme.
• Robust konstruktion med en nominel fejlstrøm på 0.3A og en kortslutningsstrøm på 6kA.
• Fejlstrømstype A, der detekterer både sinusformede AC-fejlstrømme og pulserende DC-fejlstrømme.

Som en del af Schneider Electrics anerkendte Acti9 produktserie er denne kombiafbryder designet til at opfylde høje standarder for sikkerhed og ydeevne. Den er produceret med fokus på miljøet, hvilket afspejles i et CO2-aftryk på 2,45 kg CO2 (EPD) for produktionen. Dette understreger producentens engagement i bæredygtighed.

Spørgsmål: Hvilke typer fejl beskytter denne Acti 9 iC60 kombiafbryder imod?
Denne kombiafbryder beskytter slutkredsløb mod kortslutning, overbelastning og isolationsfejl. Den beskytter også personer mod elektriske stød ved direkte kontakt (mindre end eller lig med 30 mA) og indikerer jordfejl på frontpanelet.

Spørgsmål: Hvad betyder C-udløserkarakteristikken?
C-udløserkarakteristikken indikerer, at afbryderen udløses ved 5-10 gange dens mærkestrøm ved kortslutning. Dette gør den velegnet til generelle anvendelser, hvor der kan forekomme medium startstrømme, for eksempel fra lyskredse og almindelige stikkontakter.

Spørgsmål: Hvad er formålet med fejlstrømstype A?
Fejlstrømstype A sikrer, at kombiafbryderen kan detektere og reagere på både sinusformede AC-fejlstrømme og pulserende DC-fejlstrømme. Dette giver en bredere og mere pålidelig beskyttelse i moderne elektriske installationer.
