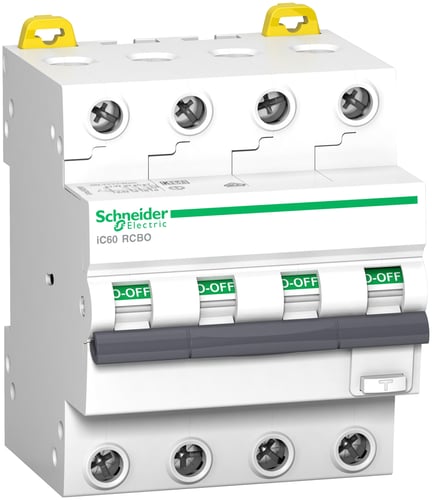

Schneider Electric Acti 9 iC60 RCBO 4P 20A 30mA B Type A

Kombiafbryderen Acti 9 iC60 fra Schneider Electric er en avanceret HPFi RCBO, designet til at give omfattende beskyttelse af slutkredsløb. Denne 4-polede kombiafbryder med en mærkestrøm på 20 A og en fejlstrøm på 30 mA er essentiel for at sikre elektriske installationer mod kortslutninger, overbelastning og isolationsfejl. Derudover tilbyder den vigtig personsikkerhed ved at beskytte mod elektriske stød ved direkte kontakt (mindre end eller lig med 30 mA) og giver tydelig visning af jordfejl direkte på frontpanelet via vippearmens stilling.

Dybdegående specifikationer for acti 9 ic60 kombiafbryderen

Denne robuste kombiafbryder, en del af den anerkendte Acti9 produktserie fra Schneider Electric, er bygget til at opfylde høje standarder. Den har en nominel kortslutningsbrydeevne Icn iht. EN 61009-1 på 6 kA, hvilket sikrer pålidelig afbrydelse under fejlforhold. Med en udløserkarakteristik af type B og en fejlstrømstype A, er den velegnet til generelle applikationer, der detekterer både AC og pulserende DC fejlstrømme. Den nominelle spænding er 400 V AC ved 50 Hz, og isolationsspændingen Ui er 500 V. Kapslingsklassen er IP20, hvilket giver beskyttelse mod faste genstande større end 12,5 mm. Med en indbygningsdybde på 45 mm og en modulbredde på 4, er den kompakt og let at integrere. Den kan håndtere ledertværsnit fra 1 til 35 kvadratmillimeter for entrådede ledere og 1 til 25 kvadratmillimeter for flertrådede ledere. Den er designet til at fungere stabilt i et omgivelsestemperaturområde fra minus 25 til 40 grader Celsius.

• Omfattende beskyttelse mod kortslutning, overbelastning og isolationsfejl for slutkredsløb.
• Effektiv beskyttelse af personer mod elektriske stød ved direkte kontakt med en fejlstrøm på 30 mA.
• Tydelig visning af jordfejlstatus på frontpanelet, hvilket forenkler fejlfinding.
• Type A fejlstrømstype, der detekterer både AC og pulserende DC fejlstrømme.
• Robust konstruktion med en nominel kortslutningsbrydeevne på 6 kA.
• Kompakt design med en modulbredde på 4 og en indbygningsdybde på 45 mm.

Schneider Electric er et globalt anerkendt brand, kendt for deres engagement i sikkerhed og innovation inden for elektriske produkter. Med denne Acti 9 iC60 kombiafbryder får du en komponent, der er understøttet af en omfattende produktionsproces med en CO2-udledning på 2,45 kg (EPD), hvilket afspejler producentens fokus på transparens og miljøansvar.

Spørgsmål: Hvad er formålet med en kombiafbryder som Acti 9 iC60?
En kombiafbryder beskytter slutkredsløb mod kortslutning, overbelastning og isolationsfejl, samt beskytter personer mod elektriske stød. Den kombinerer funktionerne fra en automatsikring og en fejlstrømsafbryder i én enhed.

Spørgsmål: Hvilke typer fejlstrømme kan denne afbryder detektere?
Denne kombiafbryder har fejlstrømstype A, hvilket betyder, at den kan detektere både vekselstrømsfejlstrømme (AC) og pulserende jævnstrømsfejlstrømme (DC).

Spørgsmål: Hvad er den nominelle kortslutningsbrydeevne for denne enhed?
Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, hvilket indikerer dens evne til at afbryde en kortslutningsstrøm sikkert op til denne værdi.
