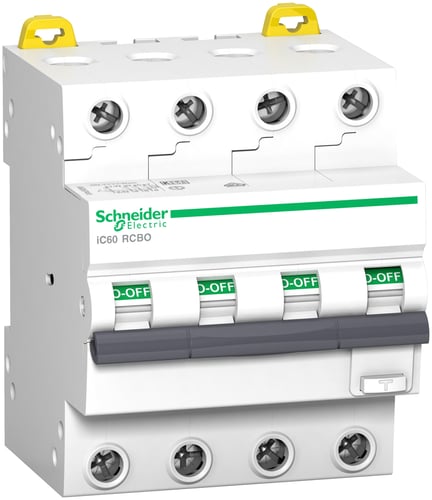

Schneider Electric Acti 9 iC60 4P 25A 300mA C-karakteristik

Denne Acti 9 iC60 RCBO kombiafbryder fra Schneider Electric er en essentiel komponent inden for brydere og koblingsmateriel, designet til at give omfattende beskyttelse i slutkredsløb. Som en kombiafbryder (RCBO) sikrer den beskyttelse mod kortslutning, overbelastning og isolationsfejl. Ydermere beskytter den personer mod elektriske stød ved direkte kontakt, med en udløsergrænse på mindre end eller lig med 30 mA, og giver en klar indikation af jordfejl på frontpanelet via vippearmens stilling.

Avanceret beskyttelse med Acti 9 iC60 kombiafbryderen

Denne Acti 9 iC60 kombiafbryder fra Schneider Electric er en robust løsning med fire beskyttede poler og en mærkestrøm på 25 A. Den opererer ved en mærkespænding på 400 V AC med en frekvens på 50 Hz og har en nominel isolationsspænding på 500 V. Med en nominel fejlstrøm på 0,3 A og en fejlstrømstype A tilbyder den pålidelig beskyttelse. Udløserkarakteristikken er C, og den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 6 kA, med en energibegrænsningsklasse 1. Produktet er designet til at fungere i et omgivelsestemperaturområde fra minus 25 til 40 grader Celsius, har en kapslingsklasse IP20 og en indbygningsdybde på 45 mm. Effekttabet er 7,6 W, og den samlede modul-bredde er 4. Den understøtter et maksimalt ledertværsnit for entrådet ledning på 1 til 35 kvadratmillimeter og for flertrådet ledning på 1 til 25 kvadratmillimeter. Produktets forureningsgrad er 2, og overspændingskategorien er 3.

• Omfattende beskyttelse mod kortslutning, overbelastning og isolationsfejl.
• Personbeskyttelse mod elektriske stød ved direkte kontakt (mindre end eller lig med 30 mA).
• Tydelig visning af jordfejl via vippearmens stilling på frontpanelet.
• Mærkestrøm på 25 A og mærkespænding på 400 V AC, med en frekvens på 50 Hz.
• Nominel kortslutningsbrydeevne på 6 kA med C-karakteristik og energibegrænsningsklasse 1.
• Fejlstrømstype A med en nominel fejlstrøm på 0,3 A, sikrer høj sikkerhed.

Denne Acti 9 iC60 kombiafbryder er en del af Acti9 produktserien fra Schneider Electric, en anerkendt producent inden for elektrisk materiel. Produktets miljøpåvirkning under produktion er dokumenteret med 2,45 kg CO2 (EPD), hvilket understreger en bevidsthed om bæredygtighed.

Spørgsmål: Hvilke typer fejl beskytter denne kombiafbryder imod?
Denne kombiafbryder beskytter slutkredsløb mod kortslutning, overbelastning og isolationsfejl. Den beskytter også personer mod elektriske stød ved direkte kontakt (med en udløsergrænse på mindre end eller lig med 30 mA) og viser jordfejl.

Spørgsmål: Hvad betyder C-karakteristikken?
C-karakteristikken indikerer, at kombiafbryderen udløser ved 5-10 gange mærkestrømmen ved kortslutning. Dette gør den velegnet til almindelige belastninger med moderate startstrømme.

Spørgsmål: Hvad er den maksimale ledertværsnit, der kan tilsluttes?
Produktet understøtter et maksimalt ledertværsnit for entrådet ledning på 1 til 35 kvadratmillimeter og for flertrådet ledning på 1 til 25 kvadratmillimeter.
