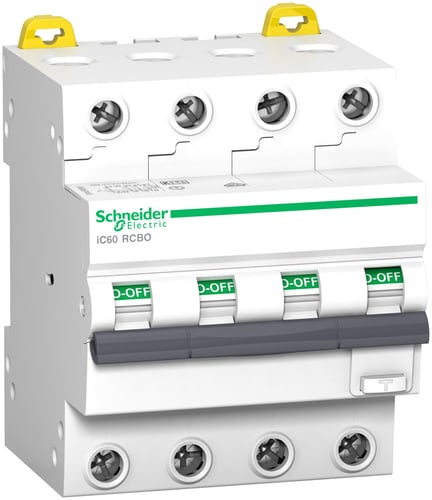

Schneider Electric Acti 9 iC60 Kombiafbryder 4P 32A 30mA B

Den avancerede kombiafbryder Acti 9 iC60 fra Schneider Electric er en HPFi RCBO-enhed, der er skræddersyet til at beskytte slutkredsløb mod en række elektriske fejl. Denne 4-polede kombiafbryder med en mærkestrøm på 32A og en nominel fejlstrøm på 30mA er essentiel for at sikre elektrisk sikkerhed i installationer. Den yder omfattende beskyttelse mod kortslutning, overbelastning og isolationsfejl, samtidig med at den effektivt beskytter personer mod elektriske stød ved direkte kontakt, som specificeret ved en fejlstrøm på under eller lig med 30 mA. En praktisk funktion er visningen af jordfejl på frontpanelet efter vippearmens stilling, hvilket gør fejlfinding og overvågning nemmere. Denne RCBO kombiafbryder er en central komponent inden for brydere og koblingsmateriel, der bidrager til sikkerheden i moderne el-installationer.

Tekniske specifikationer og funktioner for Acti 9 iC60

Denne Acti 9 iC60 kombiafbryder fra Schneider Electric er designet til krævende installationer. Den har 4 beskyttede poler og en mærkestrøm på 32A, der opererer med en mærkespænding på 400V AC og en frekvens på 50 Hz. Den nominelle isolationsspænding Ui er 500V, og den nominelle mærkespænding Uimp er 4kV, hvilket indikerer robusthed. Med en udløserkarakteristik B og en fejlstrømstype A sikrer den præcis og hurtig reaktion ved fejl. Den nominelle fejlstrøm er 0,03A (30mA), og kortslutningsbrydeevnen er 6kA i henhold til EN 61009-1, med en energibegrænsningsklasse på 1, der minimerer skader ved kortslutning. Afbryderen har en modulbredde på 4 og en indbygningsdybde på 45mm, hvilket muliggør fleksibel installation. Den kan håndtere ledertværsnit fra 1 til 35 mm2 for entrådede ledere og fra 1 til 25 mm2 for flertrådede ledere. Kapslingsklassen er IP20, og den har en forureningsgrad på 2 samt en overspændingskategori på 3. Effekttabet er 9.3W, og den kan operere i omgivelsestemperaturer fra -25 til 40 grader Celsius.

• 4-polet design med en mærkestrøm på 32A og en nominel fejlstrøm på 30mA (0,03A).
• Omfattende beskyttelse af slutkredsløb mod kortslutning, overbelastning og isolationsfejl.
• Effektiv personbeskyttelse mod elektriske stød ved direkte kontakt (mindre end eller lig med 30 mA).
• Klar visning af jordfejl på frontpanelet, hvilket forenkler fejlfinding.
• Robust konstruktion med en nominel kortslutningsbrydeevne på 6kA og energibegrænsningsklasse 1.
• Fleksibel installation takket være en modulbredde på 4 og understøttelse af ledertværsnit fra 1 til 35 mm2 (entrådet) og 1 til 25 mm2 (flertrådet).

Denne kombiafbryder er en del af Schneider Electrics anerkendte Acti9 produktserie, som er kendt for at opfylde strenge internationale standarder som EN 61009-1. Med en produktionsmæssig CO2-udledning på 2,45 kg (EPD) afspejler produktet også et hensyn til miljøet i sin livscyklus.

Spørgsmål: Hvad er formålet med denne kombiafbryder?
Formålet er at beskytte slutkredsløb mod kortslutning, overbelastning og isolationsfejl, samt at beskytte personer mod elektriske stød ved direkte kontakt.

Spørgsmål: Hvilken fejlstrømstype og udløserkarakteristik har den?
Denne kombiafbryder har fejlstrømstype A og en udløserkarakteristik B.

Spørgsmål: Hvilken kapslingsklasse har produktet?
Produktet har en kapslingsklasse på IP20.
