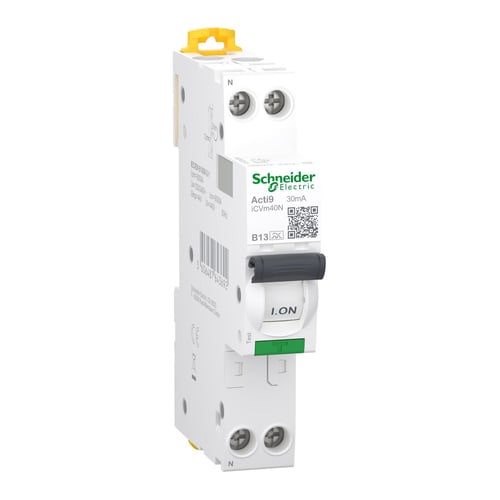

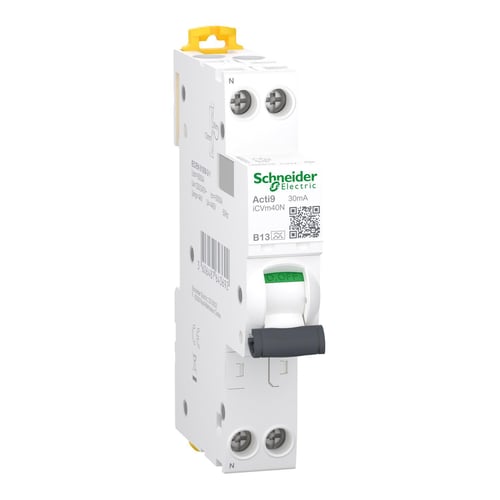

Lemu Kombiafbryder Acti9 iCVm40N 1P+N 13A B 30mA type A

Oplev optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme med Schneider Electric Acti9 iCVm40N 1P+N 13A kombiafbryderen. Denne RCBO minikredsbryder er designet til at fungere ved en netværksfrekvens på 50 Hz under en spænding på 230 V AC. Den er særligt velegnet til kommercielle og industrielle bygninger og giver beskyttelse, overvågning og kontrol af elektriske installationer. Belastninger og brugsgenstande med ensrettere, der forsynes via enfaset net, udgør det primære anvendelsesområde for denne type kombiafbrydere.

Tekniske specifikationer og funktioner

Denne Schneider Electric Acti9 iCVm40N kombiafbryder er en 1P+N 13A minikredsbryder, der er designet til at spare plads med sin kompakte størrelse på 1 modul med en bredde på 18 mm og en indbygningsdybde på 44 mm. Den har en B-udløsningskurve og en nominel kortslutningskapacitet på op til 6000A ved 230 V AC i overensstemmelse med EN/IEC 61009-2-1. Jordfejlsfølsomheden er 30 mA af Klasse A-typen, hvilket sikrer øjeblikkelig detektion for beskyttelse mod elektriske farer. Den detekterer vekselstrøm, pulserende jævnstrømsrester og pulserende jævnstrøm, der er overlejret af glat jævnstrøm på op til 6 mA. Enheden har tunnelterminaler i top og bund med en IP20-beskyttelsesgrad, og når den er monteret inde i gruppetavlen, øges beskyttelsesgraden til IP40. Med en begrænsningsklasse 3 afbrydes kortslutningsstrømme meget hurtigt, hvilket forbedrer beskyttelsen af efterfølgende kredsløb. Den er udstyret med VISI-TRIP-indikatoren, der reducerer reparationstiden ved at angive det defekte kredsløb, og den grønne VISI-SAFE-strimmel garanterer, at kontakterne er fysisk åbnet for sikker vedligeholdelse. En testknap, mærket "T", giver mulighed for at kontrollere enhedens funktion. Produktet er designet til DIN-skinne montage og kan låses med hængelås for øget sikkerhed. Det fungerer pålideligt ved omgivelsestemperaturer mellem minus 25 grader Celsius og 60 grader Celsius. Den nominelle isolationsspænding Ui er 440 V, og den nominelle fejlstrøm er 0.03 A. Max ledertværsnit for entrådet leder er 1 til 16 mm2 og for flertrådet leder er 1 til 10 mm2. Effekttabet er 2.59 W.

• Optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme.
• Kompakt design med 1 modul bredde, der sparer plads på DIN-skinnen.
• Klasse A jordfejlsfølsomhed på 30 mA med øjeblikkelig detektion af vekselstrøm, pulserende jævnstrømsrester og pulserende jævnstrøm overlejret af glat jævnstrøm op til 6 mA.
• VISI-TRIP-indikator for hurtig fejlfinding og VISI-SAFE-strimmel for sikker vedligeholdelse.
• Hurtig afbrydelse af kortslutningsstrømme takket være begrænsningsklasse 3.
• Nem montering på DIN-skinne og mulighed for aflåsning med hængelås.

Schneider Electric Acti9 iCVm40N RCBO-serien er designet til at tilbyde pladsbesparelser og omkostningsbesparelser for både nye installationer og eftermontering i kommercielle og industrielle bygninger. Produktets produktion har et estimeret CO2-aftryk på 1,28 kg (proxy beregnet).

Spørgsmål: Hvad er den primære anvendelse for denne Schneider Electric Acti9 iCVm40N kombiafbryder?
Belastninger og brugsgenstande med ensrettere, der forsynes via enfaset net, udgør det primære anvendelsesområde. Den er særligt velegnet til kommercielle og industrielle bygninger.

Spørgsmål: Hvilke typer fejlstrømme kan denne RCBO detektere?
Den detekterer vekselstrøm, pulserende jævnstrømsrester og pulserende jævnstrøm, der er overlejret af glat jævnstrøm på op til 6 mA.

Spørgsmål: Hvordan sikrer Acti9 iCVm40N sikkerhed under vedligeholdelse?
Den grønne VISI-SAFE-strimmel sikrer, at kontakterne fysisk er åbnet, hvilket muliggør sikker udførelse af vedligeholdelse af kredsløbet. Desuden reducerer VISI-TRIP-indikatoren reparationstiden ved at angive det defekte kredsløb.
