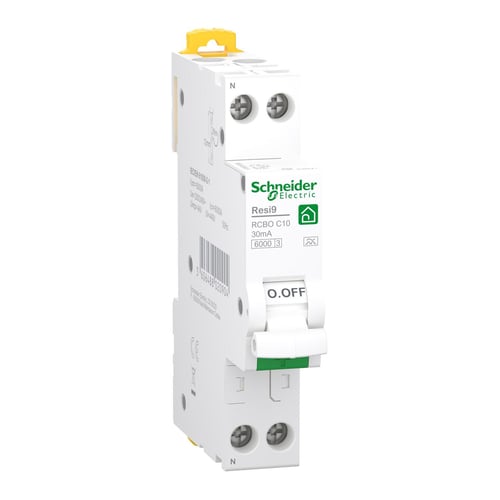

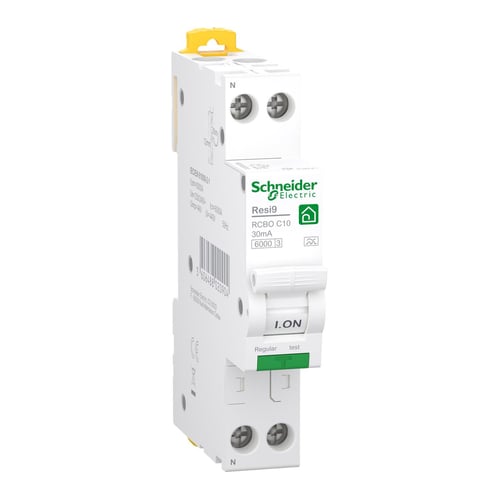

Kombiafbryder RCBO Resi9 1P+N 10A C-kurve 30mA Type A 6kA 18mm

Oplev optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme med Schneider Electric Resi9 RCBO 1P+N 10A minikredsbryder med overstrømsbeskyttelse (RCBO). Den fungerer ved en netværksfrekvens på 50 Hz under en spænding på 230 V AC, og dens kompakte størrelse med en bredde på 1 modul på 18 mm sparer plads på DIN-skinnen. Belastninger og brugsgenstande med ensrettere, der forsynes via enfaset net, udgør det primære anvendelsesområde for denne type kombiafbrydere. Resi9 smal RCBO serie er særligt velegnet til boliginstallationer og giver beskyttelse, overvågning og kontrol af dine elektriske installationer.

Avanceret beskyttelse og funktionalitet

Denne kombiafbryder, også kendt som en RCBO (Residual Current Breaker with Overcurrent protection), har en C-udløsningskurve og en nominel kortslutningskapacitet på op til 6000A ved 230 V AC i overensstemmelse med EN/IEC 61009-2-1. Den tilhører fejlstrømstype A, hvilket giver en jordfejlsfølsomhed på 30 mA og øjeblikkelig detektion for at beskytte mod elektriske farer. Enheden detekterer vekselstrøm, pulserende jævnstrøm og pulserende jævnstrøm, der er overlejret af glat jævnstrøm på op til 6 mA. Den nominelle mærkespænding (Uimp) er 4 kV, med en nominel isolationsspænding Ui på 440 V. Med en energibegrænsningsklasse 3 afbryder den kortslutningsstrømme meget hurtigt, hvilket forbedrer beskyttelsen af efterfølgende kredsløb. Den har 2 poler i alt, hvoraf 1 er beskyttet. Den fungerer ved temperaturer mellem -25 °C og 60 °C, og den nominelle fejlstrøm er 0.03 A. Kapslingsklasse IP20 for terminalerne og IP40, når monteret i gruppetavlen. Indbygningsdybden er 44 mm, og den har en modul-bredde på 1. Maksimalt ledertværsnit for entrådet er 1 - 16 mm2 og for flertrådet er 1 - 10 mm2.

• VISI-TRIP-indikatoren reducerer reparationstiden ved at angive defekte kredsløb.
• Grøn VISI-SAFE-strimmel sikrer fysisk åbning af kontakter for sikker vedligeholdelse.
• Testknap ("T") på fronten gør det muligt at kontrollere enhedens funktion.
• Kompakt design med 1 modul bredde (18 mm) for pladsbesparelse på DIN-skinne.
• Aflåsningsmekanisme muliggør låsning med hængelås for øget sikkerhed.
• Kompatibel med tilbehør som PowerTag energi sensor til belastningsstyring og -overvågning.

Denne kombiafbryder fra Schneider Electric Resi9-serien er designet med fokus på sikkerhed og effektivitet, hvilket afspejles i dens overholdelse af EN/IEC 61009-2-1 standarden og dens begrænsningsklasse 3.

Spørgsmål: Hvad er formålet med en RCBO?
En RCBO (Residual Current Breaker with Overcurrent protection) giver optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme i elektriske installationer.

Spørgsmål: Hvilke typer fejlstrømme kan denne RCBO detektere?
Denne RCBO af fejlstrømstype A detekterer vekselstrøm, pulserende jævnstrøm og pulserende jævnstrøm, der er overlejret af glat jævnstrøm på op til 6 mA.

Spørgsmål: Hvilken beskyttelsesgrad har denne kombiafbryder?
Denne kombiafbryder har en kapslingsklasse IP20 for terminalerne og en IP40 beskyttelsesgrad, når den er monteret inde i gruppetavlen.
