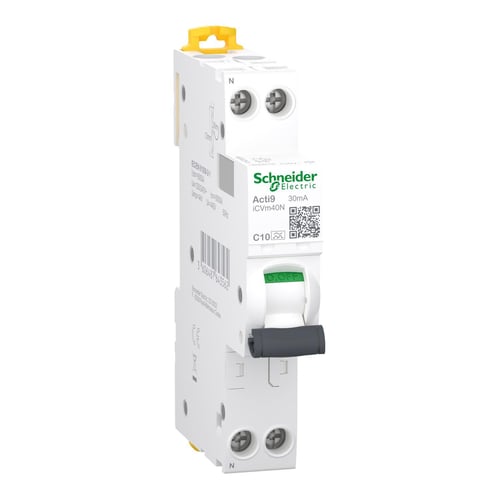

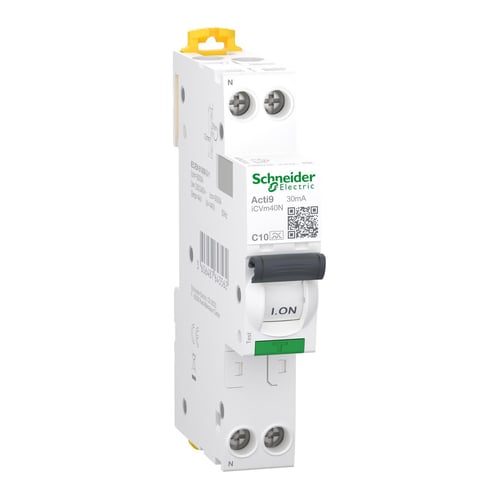

Lemu Acti9 iCVm40N RCBO 1P+N 10A C Type A 30mA 230V

Oplev optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme med Schneider Electric Acti9 iCVm40 1P+N 10A minikredsbryder med overstrømsbeskyttelse (RCBO). Denne kombiafbryder er ideel til belastninger og brugsgenstande med ensrettere, der forsynes via enfaset net, og er særligt velegnet til kommercielle og industrielle bygninger. Den giver avanceret beskyttelse, overvågning og kontrol af dine elektriske installationer, og bidrager til plads- og omkostningsbesparelser ved både nye installationer og eftermontering.

Effektiv og pladsbesparende løsning

Acti9 iCVm40N kombiafbryderen er designet til at fungere ved en netværksfrekvens på 50 Hz under en spænding på 230 V AC. Med en kompakt bredde på kun 1 modul (18 mm) sparer den værdifuld plads på DIN-skinnen. Den har en C-udløsningskurve og en nominel kortslutningskapacitet på op til 6000 A ved 230 V AC, i overensstemmelse med EN/IEC 61009-2-1. Som en fejlstrømsafbryder af type A har den en følsomhed på 30 mA og øjeblikkelig detektion for at beskytte mod elektriske farer. Den detekterer vekselstrøm, pulserende jævnstrøm og pulserende jævnstrøm, der er overlejret af glat jævnstrøm på op til 6 mA. Enheden har tunnelterminaler i top og bund med en IP20-beskyttelsesgrad, som øges til IP40, når den er monteret inde i gruppetavlen. VISI-TRIP-indikatoren reducerer reparationstiden ved at angive det defekte kredsløb, mens den grønne VISI-SAFE-indikator sikrer, at kontakterne fysisk åbnes for sikker vedligeholdelse. En indbygget testknap, mærket "T", gør det muligt at kontrollere enhedens funktion. Med energibegrænsningsklasse 3 forbedres beskyttelsen af efterfølgende kredsløb ved at afbryde kortslutningsstrømme meget hurtigt. Denne enhed kan nemt klikkes på en DIN-skinne, kan låses med hængelås og fungerer pålideligt ved omgivelsestemperaturer mellem -25 grader Celsius og 60 grader Celsius. Den har 1 beskyttet pol og 2 poler totalt, med et effekttab på 2.34 W. Maksimalt ledertværsnit for entrådet er 1-16 mm2 og for flertrådet er 1-10 mm2. Nominel isolationsspænding er 440 V.

• Optimal beskyttelse mod jordfejlsstrømme, kortslutninger og overbelastningsstrømme.
• Kompakt 1-modul bredde (18 mm) for pladsbesparelse på DIN-skinnen.
• Type A fejlstrømsdetektion med 30 mA følsomhed for vekselstrøm og pulserende jævnstrøm.
• VISI-TRIP og VISI-SAFE indikatorer for hurtig fejlsøgning og sikker vedligeholdelse.
• Energibegrænsningsklasse 3 for effektiv beskyttelse af efterfølgende kredsløb.
• Robust design med IP20 (IP40 i gruppetavle) og driftstemperatur fra -25 grader Celsius til 60 grader Celsius.

Denne kombiafbryder fra Schneider Electric er en del af Acti9 iCVm40 serien, som er designet til at give kunderne både pladsbesparelser og omkostningsbesparelser. Produktet er i overensstemmelse med EN/IEC 61009-2-1 standarden, hvilket bekræfter dets høje ydeevne og sikkerhed inden for elektriske installationer.

Spørgsmål: Hvad er det primære anvendelsesområde for denne kombiafbryder?
Denne type produkter er primært beregnet til belastninger og brugsgenstande med ensrettere, der forsynes via enfaset net.

Spørgsmål: Hvad detekterer en fejlstrømsafbryder af type A?
Type A detekterer vekselstrøm, pulserende jævnstrøm og pulserende jævnstrøm, der er overlejret af glat jævnstrøm på op til 6 mA.

Spørgsmål: Hvilken funktion har VISI-TRIP og VISI-SAFE indikatorerne?
VISI-TRIP-indikatoren reducerer reparationstiden ved at angive det defekte kredsløb, mens den grønne VISI-SAFE-indikator sikrer, at kontakterne fysisk åbnes, så der kan udføres sikker vedligeholdelse og service.
