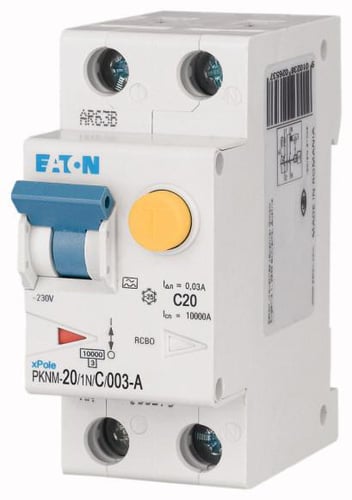

Eaton Kombiafbryder PKNM-20/1N/C/003-A-MW 20A 30mA C-kar. 230V

Kombiafbryderen PKNM-20/1N/C/003-A-MW fra Eaton er en essentiel komponent inden for elektrisk sikkerhed. Denne kombiafbryder, også kendt som en RCBO (Residual Current Breaker with Overcurrent protection), yder omfattende beskyttelse mod både overstrømme (kortslutning og overbelastning) og jordfejlstrømme. Den er designet til at beskytte mennesker mod elektrisk stød og forhindre brande forårsaget af fejl i installationen, hvilket gør den ideel til brug i boliger og mindre erhvervsejendomme, hvor sikkerhed er altafgørende. Den falder under kategorien kombiafbrydere, som er en del af et bredere udvalg af brydere og koblingsmateriel.

Detaljeret beskrivelse af PKNM-20/1N/C/003-A-MW

Denne Eaton kombiafbryder er specificeret med en mærkestrøm på 20 Ampere og en C-karakteristik, hvilket gør den velegnet til kredsløb med moderate strømstød, såsom belysning og stikkontakter. Den sikrer beskyttelse mod jordfejlstrømme på 30 mA, hvilket er afgørende for personbeskyttelse i henhold til gældende standarder, og er af type A, der detekterer både pulserende DC og AC fejlstrømme. Med en nominel spænding på 230 V AC og en frekvens på 50 Hz, passer den til standard danske installationer. Den har 1 beskyttet pol plus nul, hvilket giver i alt 2 poler, og en modulbredde på 2 enheder. Den nominelle kortslutningsbrydeevne Icn iht. EN 61009-1 er 10 kA, hvilket indikerer en robusthed over for kortslutninger. Den kan operere i et omgivelsestemperaturområde fra minus 25 til 40 grader Celsius og har en kapslingsklasse på IP20. Ledertværsnittet kan være mellem 1 og 25 mm² for både entrådede og flertrådede ledere. Yderligere specifikationer inkluderer en energibegrænsningsklasse 3, forureningsgrad 2, og en indbygningsdybde på 70 mm. Den understøtter parallel omkobling af N-neutral og har en nominel isolationsspænding Ui på 440 V samt en nominel mærkespænding (Uimp) på 4 kV.

• Effektiv beskyttelse mod overstrøm og jordfejl i ét kompakt modul.
• Mærkestrøm på 20 Ampere med C-karakteristik for alsidig anvendelse.
• Høj personbeskyttelse med en nominel fejlstrøm på 30 mA og fejlstrømstype A.
• Robust konstruktion med en nominel kortslutningsbrydeevne på 10 kA.
• Fleksibel installation med understøttelse af ledertværsnit fra 1 til 25 mm².
• Mulighed for parallel omkobling af N-neutral for øget installationsfleksibilitet.

Som en del af Eatons sortiment af brydere og koblingsmateriel er denne kombiafbryder et udtryk for mange års erfaring inden for udvikling af sikre og effektive elektriske komponenter. Den er designet til at opfylde de strenge krav til moderne elektriske installationer og bidrager til at skabe et sikkert miljø. Kombiafbrydere som denne er et vigtigt element i sikring af elektriske installationer.

Spørgsmål: Hvad er formålet med en kombiafbryder som PKNM-20/1N/C/003-A-MW?
Denne kombiafbryder (RCBO) er designet til at give dobbelt beskyttelse i elektriske installationer. Den beskytter både mod overstrømme, som kan opstå ved kortslutning eller overbelastning, og mod farlige jordfejlstrømme, der kan forårsage elektrisk stød eller brand.

Spørgsmål: Hvilken type fejlstrøm kan denne kombiafbryder detektere?
PKNM-20/1N/C/003-A-MW er af fejlstrømstype A. Det betyder, at den er i stand til at detektere både sinusformede AC fejlstrømme og pulserende DC fejlstrømme, hvilket gør den velegnet til de fleste almindelige husholdnings- og erhvervsinstallationer.

Spørgsmål: Hvilke ledertværsnit kan tilsluttes denne kombiafbryder?
Denne kombiafbryder understøtter ledertværsnit fra 1 mm² op til 25 mm² for både entrådede og flertrådede ledere, hvilket giver fleksibilitet ved installationen.
