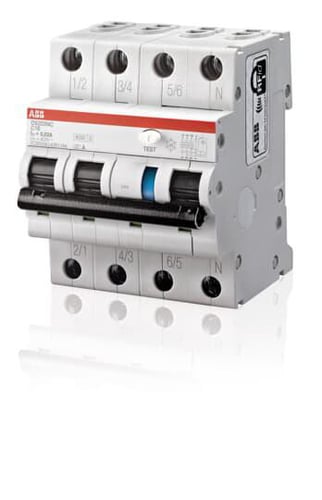

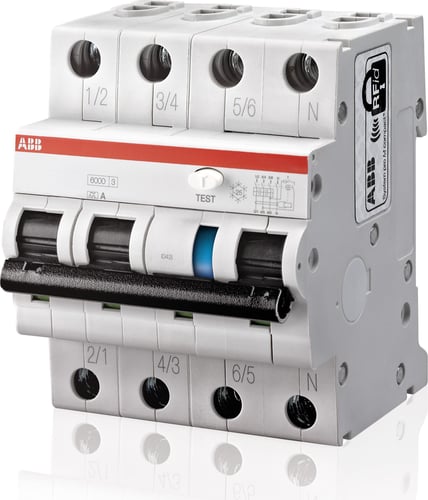

ABB Kombiafbryder DS203NC C13 A300, 4P, C13A, 300mA, 6kA

Kombirelæ C 13/0,3 6kA DS203NC C13 A300 er et avanceret kombirelæ, der kombinerer fejlstrømsbeskyttelse med overstrømsbeskyttelse i én enhed. Denne RCBO (Residual Current Circuit Breaker with Overcurrent Protection) er designet til at detektere både AC fejlstrømme og pulserende DC fejlstrømme, hvilket sikrer optimal sikkerhed i elektriske installationer. Med en mærkestrøm på C 13A og en udløserstrøm på 300 mA er relæet velegnet til en bred vifte af applikationer, hvor der er behov for pålidelig beskyttelse mod både kortslutninger, overbelastninger og jordfejl i systemer med en mærkespænding på 230-240V AC.

Avanceret beskyttelse af elektriske installationer

Dette kombirelæ fra ABB er en 3-polet plus nul enhed med 3 beskyttede poler, der tilbyder en nominel kortslutningsbrydekapacitet på 6 kA i henhold til EN 61009-1. Det har en udløserkarakteristik C og en fejlstrømstype A, hvilket betyder, at det effektivt håndterer AC fejlstrømme og pulserende DC fejlstrømme. Med en indbygningsdybde på 69 mm og en modulbredde på 4 moduler (71 mm) er det kompakt og nemt at installere. Relæet er designet til at fungere i et bredt omgivelsestemperaturområde fra minus 25 grader C til plus 55 grader C og har tilslutningsklemmer, der understøtter et ledertværsnit op til 25 mm2 for både entrådet og flertrådet kabel. Den nominelle isolationsspænding Ui er 500V, og den nominelle impulsspænding (Uimp) er 4 kV. Kapslingsklassen er IP2X, hvilket sikrer beskyttelse mod berøring med fingre og indtrængning af små faste genstande. Effekttabet er 7.2W.

• Effektiv detektering af AC og pulserende DC fejlstrømme (Type A).
• Visuel udløsningsindikator i form af et blåt flag ved jordfejl, der letter fejlfinding.
• Robust konstruktion med en nominel kortslutningsbrydeevne på 6 kA.
• Fleksibel installation med tilslutningsklemmer op til 25 mm2 og en bredde på 4 moduler.
• Bredt driftstemperaturområde fra minus 25 grader C til plus 55 grader C.
• Inkluderer aflåsningsmekanisme og parallel omkobling af N-neutral.

Fremstillet af ABB, en anerkendt leder inden for elektriske produkter, lever dette kombirelæ op til strenge industristandarder. Med en energibegrænsningsklasse 3 og en forureningsgrad på 2, er det et sikkert og pålideligt valg for moderne installationer. Produktets EPD (Environmental Product Declaration) angiver et CO2-aftryk på 5,44 kg under produktionen, hvilket afspejler producentens engagement i bæredygtighed. Dette kombirelæ er en del af kategorien kombiafbrydere (RCBO) og brydere og koblingsmateriel, der er afgørende for sikkerhed i elektriske kredsløb.

Spørgsmål: Hvilke typer fejlstrømme kan dette kombirelæ detektere?
Relæet er af fejlstrømstype A og kan detektere både AC fejlstrømme og pulserende DC fejlstrømme.

Spørgsmål: Hvad indikerer det blå flag på kombirelæet?
Et blåt flag fremkommer på skiftet i tilfælde af udløsning på grund af jordfejl. Dette hjælper med hurtig fejlfinding og reducerer nedetiden.

Spørgsmål: Hvor bred er enheden i moduler?
Kombirelæet har en bredde på 4 moduler, hvilket svarer til 71 mm.
