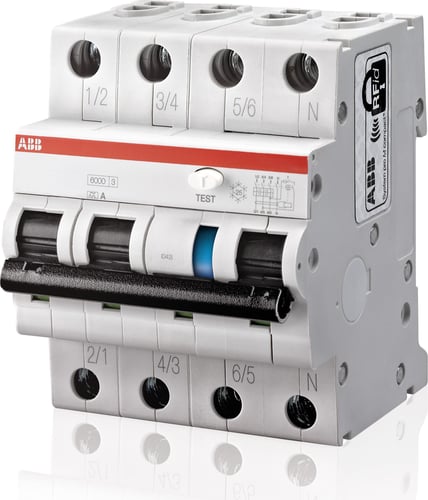

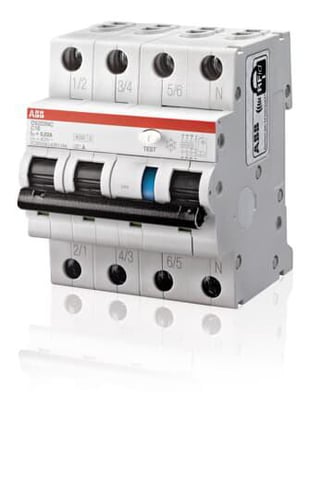

ABB Kombirelæ DS203NC C16 A300, 4-polet, 230V, 6kA

Dette Kombirelæ C 16/0,3 6kA DS203NC C16 A300 fra ABB er en essentiel komponent inden for moderne elektriske installationer, designet til at give omfattende beskyttelse. Som en kombiafbryder (RCBO) sikrer den effektiv detektering af både AC fejlstrømme og pulserende DC fejlstrømme, hvilket er afgørende for sikkerheden i boliger og erhverv. Med en mærkestrøm på 16A og en udløserstrøm på 300 mA er relæet velegnet til kredsløb med en mærkespænding på 230-240V AC. Den indbyggede udløsningsindikator, der viser et blåt flag ved jordfejl, forenkler fejlfinding betydeligt og bidrager til at minimere nedetiden for elektriske systemer. Dette kombirelæ falder under kategorien brydere og koblingsmateriel samt sikringer.

Avanceret beskyttelse og funktionalitet

Kombirelæet er konstrueret som en 3 polet plus nul enhed med fire poler i alt, hvoraf tre er beskyttede, og er optimeret til en mærkestrøm på C 16A med en udløserkarakteristik C. Det understøtter en mærkespænding på 230-240V AC og fungerer med en frekvens på 50-60 Hz. Med en nominel fejlstrøm på 0.3A og en udløserstrøm på 300 mA, samt en fejlstrømstype A, sikres pålidelig beskyttelse mod både AC fejlstrømme og pulserende DC fejlstrømme. Enheden er designet med en modulbredde på 4 moduler (71 mm) og en indbygningsdybde på 69 mm, hvilket gør den kompakt og nem at installere i standard tavler. Tilslutningsklemmerne kan håndtere ledertværsnit op til 25mm2 for både entrådet og flertrådet kabel. Relæet har en nominel kortslutningsstrøm på 6kA i henhold til EN 61009 og en energibegrænsningsklasse 3, hvilket indikerer høj sikkerhed ved kortslutninger. Det tåler omgivelsestemperaturer fra minus 25 grader Celsius til plus 55 grader Celsius og har en kapslingsklasse IP2X.

• Effektiv udløsningsindikator med blåt flag for hurtig fejlfinding og minimering af nedetid.
• Avanceret fejlstrømsdetektering af type A, der dækker både AC og pulserende DC fejlstrømme.
• Høj nominel kortslutningsbrydeevne på 6kA og energibegrænsningsklasse 3 for øget sikkerhed.
• Kompakt 4-modulers design (71 mm bredde) med tilslutningsklemmer op til 25mm2 for nem installation.
• Robust konstruktion med et omgivelsestemperaturområde fra minus 25 til plus 55 grader Celsius.
• Inkluderer en praktisk aflåsningsmekanisme for sikker betjening.

Som et produkt fra ABB, en anerkendt leder inden for elektriske produkter, lever dette kombirelæ op til strenge standarder. Dets design og ydeevne er i overensstemmelse med relevante normer som EN 61009, hvilket understreger dets pålidelighed og sikkerhed i kritiske installationer. Produktets Environmental Product Declaration (EPD) angiver 5,44 kg CO2 i produktionen, hvilket afspejler en bevidsthed om miljøpåvirkning.

Spørgsmål: Hvad er formålet med den blå flag-indikator på kombirelæet?
Indikatoren med det blå flag fremkommer i tilfælde af udløsning på grund af jordfejl. Denne funktion er designet til at hjælpe med fejlfinding og dermed reducere nedetiden for det elektriske system.

Spørgsmål: Hvilke typer fejlstrømme beskytter dette kombirelæ imod?
Kombirelæet er designet til at detektere og beskytte mod både AC fejlstrømme og pulserende DC fejlstrømme, klassificeret som fejlstrømstype A.

Spørgsmål: Hvor mange moduler optager dette kombirelæ i en el-tavle?
Kombirelæet har en bredde på 4 moduler, hvilket svarer til 71 mm.
